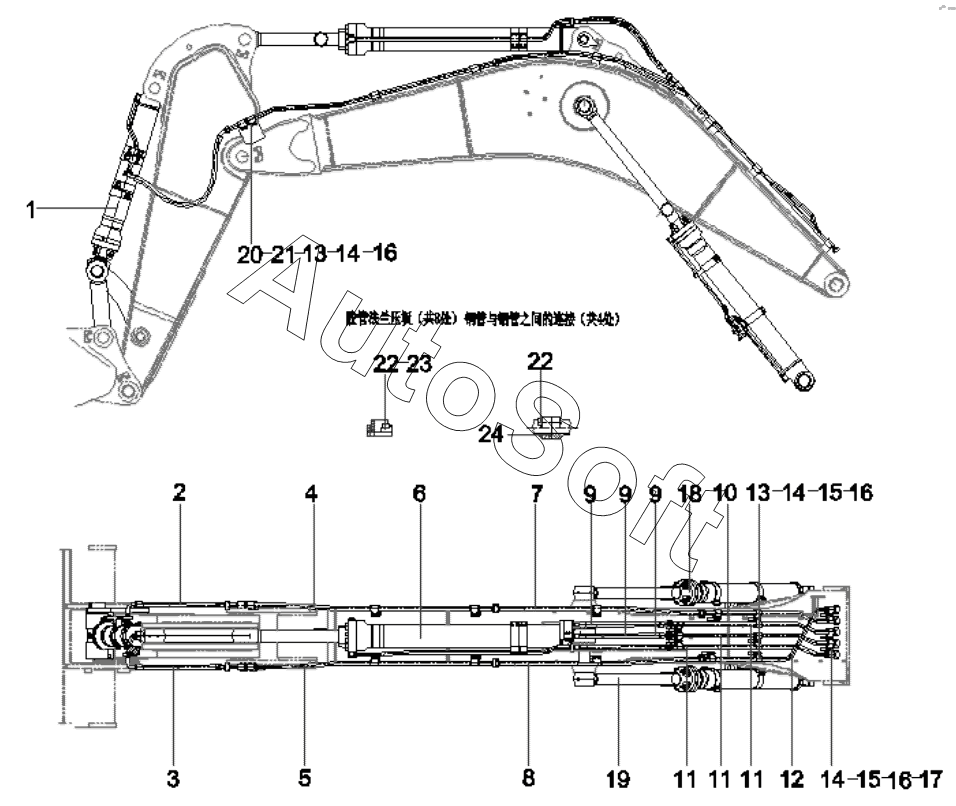

Каталог запасных частей к технике: SANY SY750C1. 13757711 Work device Tube
13
13
24
23
22
22
21
20
19
18
17
16
16
16
15
15
14
14
14
1
12
11
11
11
10
9
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Bucket cylinder assembly | |
| 2 | 6***0 | Rubber hose | |
| 3 | 6***1 | Rubber hose | |
| 4 | 1***5 | Steel tube 2 | |
| 5 | 1***3 | Steel tube 1 | |
| 6 | 1***6 | Arm rod cylinder assembly | |
| 7 | 1***2 | Steel tube 3 | |
| 8 | 1***3 | Steel tube 4 | |
| 9 | 6***3 | Rubber hose | |
| 10 | 1***5 | Steel tube 5 | |
| 11 | 1***3 | Steel tube 5 | |
| 12 | 1***4 | Steel tube assembly 7 | |
| 13 | 1***3 | Single clamp | |
| 14 | 1***1 | Gasket | |
| 15 | A***6 | Bolt | |
| 16 | A***8 | Washer 16GB1230 | |
| 17 | 1***4 | Double clamp | |
| 18 | 1***6 | Boom cylinder assembly | |
| 19 | 1***1 | Boom cylinder assembly | |
| 20 | A***2 | Screw | |
| 21 | A***8 | Nut | |
| 22 | A***3 | SCREW | |
| 23 | B***3 | Flange, SAE | |
| 24 | B***8 | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
