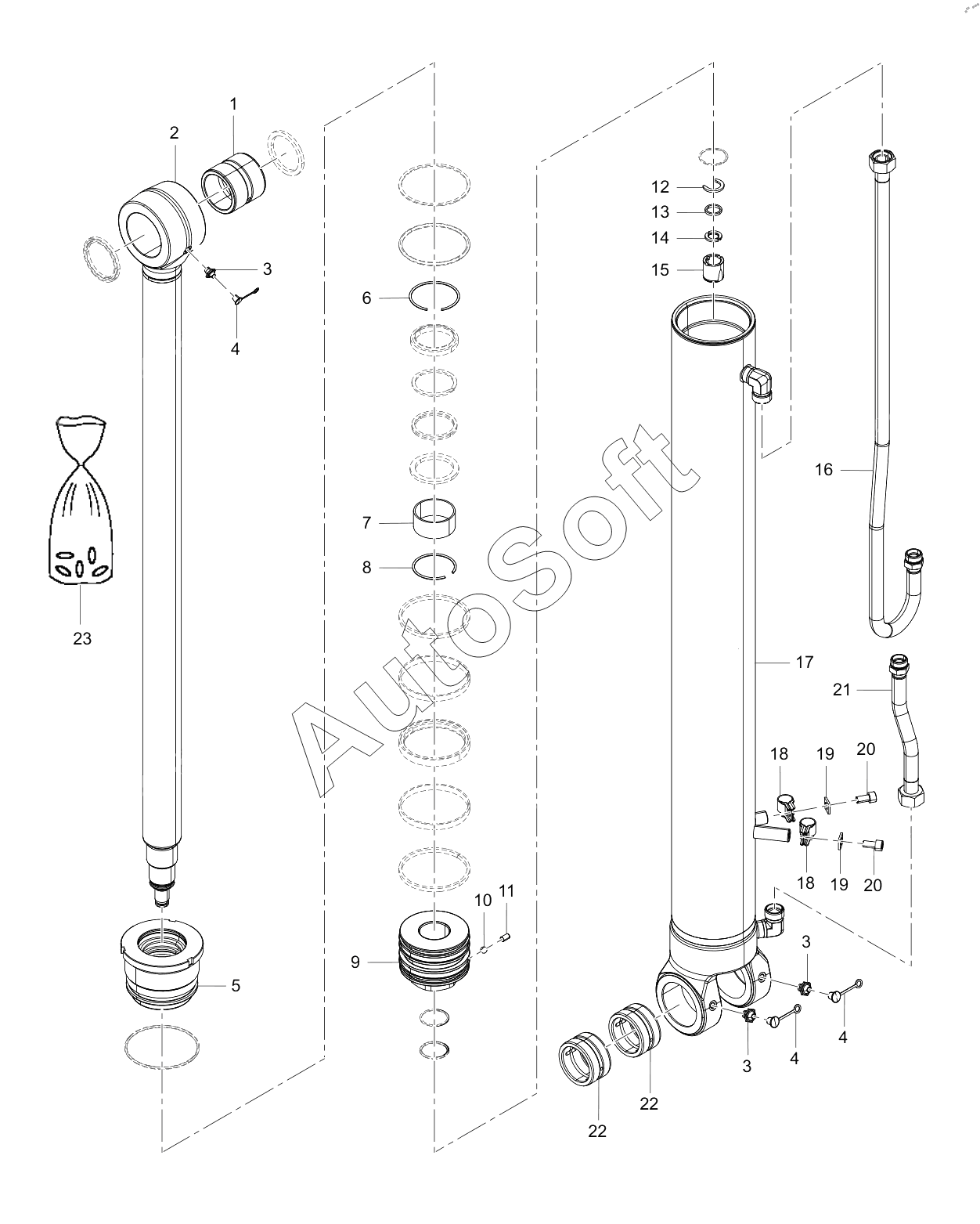

Каталог запасных частей к технике: SANY BHL75A1C3H (2023). 13753780 ARM CYLINDER
12
23
22
22
21
20
20
19
19
18
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
4
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***8 | Shaft sleeve | |
| 2 | 1***8 | Piston rod | |
| 3 | A***8 | Oil cup M10x1JB7940.1 stainless steel | |
| 4 | A***0 | Cap, Grease Fitting | |
| 5 | 1***8 | Guide sleeve | |
| 6 | A***5 | Ring, retainer | |
| 7 | A***0 | Sleeve | |
| 8 | A***5 | Ring, retainer | |
| 9 | 1***9 | Piston | |
| 10 | A***6 | Ball, steel | |
| 11 | A***4 | Screw | |
| 12 | 1***3 | Retainer | |
| 13 | 1***9 | Retainer | |
| 14 | 1***6 | Lock key | |
| 15 | 1***5 | Bumper sleeve | |
| 16 | 1***8 | Oil pipe component | |
| 17 | 1***1 | Cylinder assem. | |
| 18 | 1***3 | Clamp, tube | |
| 19 | 1***3 | Washer | |
| 20 | A***6 | Screw | |
| 21 | S***5 | Oil pipe component | |
| 22 | 1***1 | Copper bush | |
| 23 | 1***7 | Sealer package |
