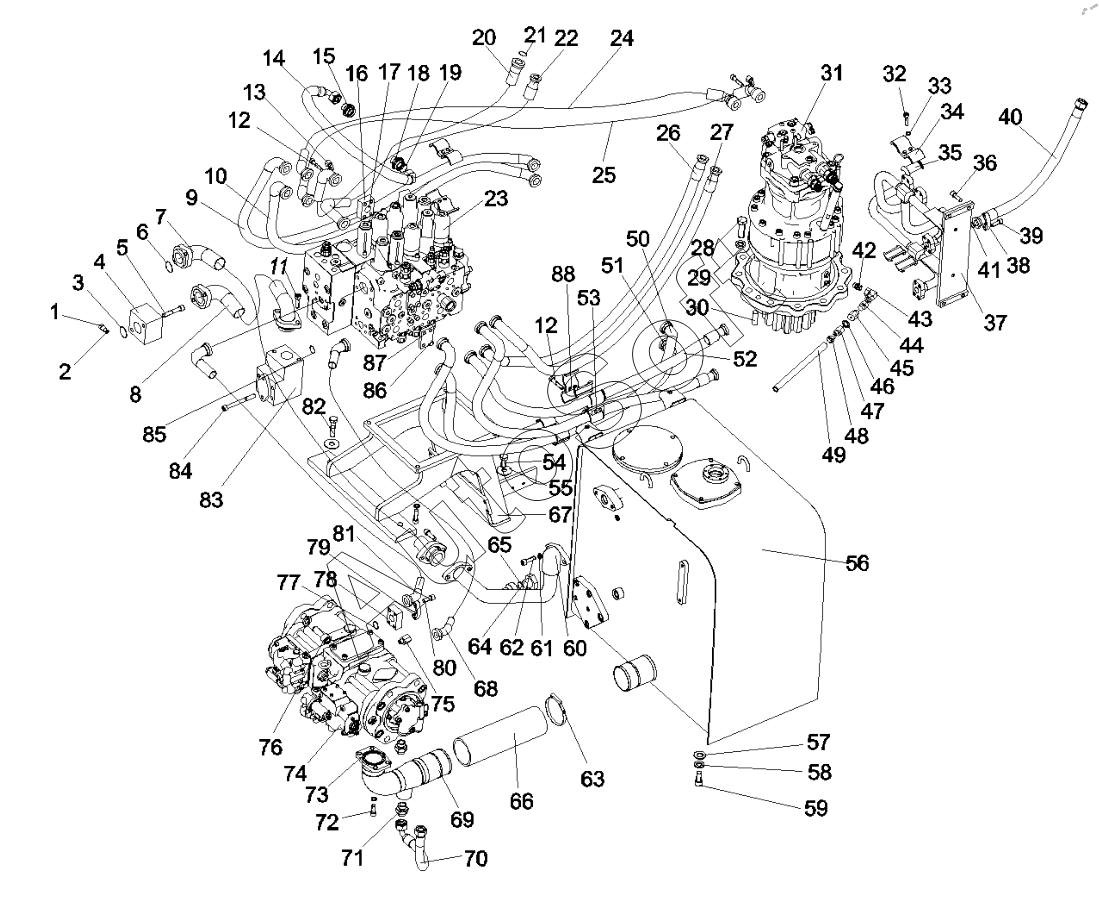

Каталог запасных частей к технике: SANY SY230C8. 10221807 Lines - Main (Hyd.)
56
66
65
64
63
62
61
60
59
58
57
67
55
54
53
52
51
50
49
48
47
46
78
88
87
86
85
84
83
82
81
80
79
45
77
76
75
74
73
72
71
70
69
68
12
12
22
21
20
19
18
17
16
15
14
13
23
11
10
9
8
7
6
5
4
3
2
34
44
43
42
41
40
39
38
37
36
35
1
33
32
31
30
29
28
27
26
25
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***0 | Plug | |
| 2 | B***7 | O-ring | |
| 3 | B***4 | O-ring | |
| 4 | A***7 | Block | |
| 5 | A***2 | Screw | |
| 6 | B***4 | O-ring | |
| 7 | A***2 | Hose AS | |
| 8 | A***0 | Hose As | |
| 9 | B***7 | Hose | |
| 10 | B***6 | Hose | |
| 11 | A***4 | Bolt | |
| 12 | A***5 | Screw | |
| 13 | B***4 | FLANGE - HALF | |
| 14 | B***5 | Hose, rubber | |
| 15 | A***5 | Nozzle | |
| 16 | A***6 | Adapter | |
| 17 | B***6 | O-ring | |
| 18 | A***1 | Connector | |
| 19 | B***6 | O-ring | |
| 20 | B***0 | Hose, rubber | |
| 21 | B***5 | O-ring | |
| 22 | B***8 | Hose, rubber | |
| 23 | A***8 | Valve - Main Control | |
| 24 | 6***5 | Hose | |
| 25 | 6***6 | Hose | |
| 26 | B***9 | Hose, rubber | |
| 27 | B***9 | Hose, rubber | |
| 28 | A***2 | Bolt | |
| 29 | A***3 | Washer | |
| 30 | A***2 | Dowel, swing mechanism | |
| 31 | B***1 | Reducer gp | |
| 32 | A***5 | Screw | |
| 33 | A***1 | Washer | |
| 34 | A***3 | Clamp, pipe | |
| 35 | A***3 | Gasket | |
| 36 | A***6 | Screw | |
| 37 | A***7 | Tube - Cylinder (Boom) | |
| 38 | B***6 | Flange, split | |
| 39 | A***4 | Screw | |
| 40 | B***4 | Hose | |
| 41 | B***0 | O-ring | |
| 42 | A***3 | Connector | |
| 43 | B***4 | Connector, hose, EW12LOMDA3C | |
| 44 | B***6 | Joint, pipe | |
| 45 | 1***0 | Connector | |
| 46 | A***3 | Washer | |
| 47 | B***6 | Valve AS, shut off, engine oil | |
| 48 | A***5 | Hoop, hose | |
| 49 | 1***1 | Hose, oil outlet | |
| 50 | B***8 | Hose | |
| 51 | B***0 | Hose | |
| 52 | B***4 | Hose, rubber | |
| 53 | A***4 | Plate, lower | |
| 54 | A***2 | Bolt | |
| 55 | A***8 | Washer | |
| 56 | F***. | Fuel Tank As - Hyd. | |
| 57 | A***2 | Gasket | |
| 58 | A***8 | Washer 16GB1230 | |
| 59 | A***8 | Screw | |
| 60 | A***7 | Tube As | |
| 61 | A***2 | Washer | |
| 62 | A***8 | Screw | |
| 63 | A***1 | Hoop | |
| 64 | A***4 | Plug | |
| 65 | B***0 | O-ring | |
| 66 | A***0 | Hose,rubber,oil-suction | |
| 67 | 1***8 | Frame - Main Valve | |
| 68 | 6***2 | Hose | |
| 69 | 1***6 | Pipe, oil suction | |
| 70 | B***8 | Hose | |
| 71 | A***7 | Connector | |
| 72 | A***7 | Screw | |
| 73 | B***8 | O-ring | |
| 74 | 6***7 | Pump - Main | |
| 75 | 6***0 | Sensor, pressure | |
| 76 | A***0 | Screw | |
| 77 | A***6 | O-ring | |
| 78 | A***1 | Adapter | |
| 79 | B***4 | Flange, split | |
| 80 | A***2 | Screw | |
| 81 | 6***3 | Hose | |
| 82 | A***4 | Bolt | |
| 83 | A***1 | Valve - Oil Return | |
| 84 | A***5 | Screw | |
| 85 | A***1 | O-ring | |
| 86 | A***5 | Screw | |
| 87 | A***3 | Flange | |
| 88 | A***3 | Plate, upper |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
