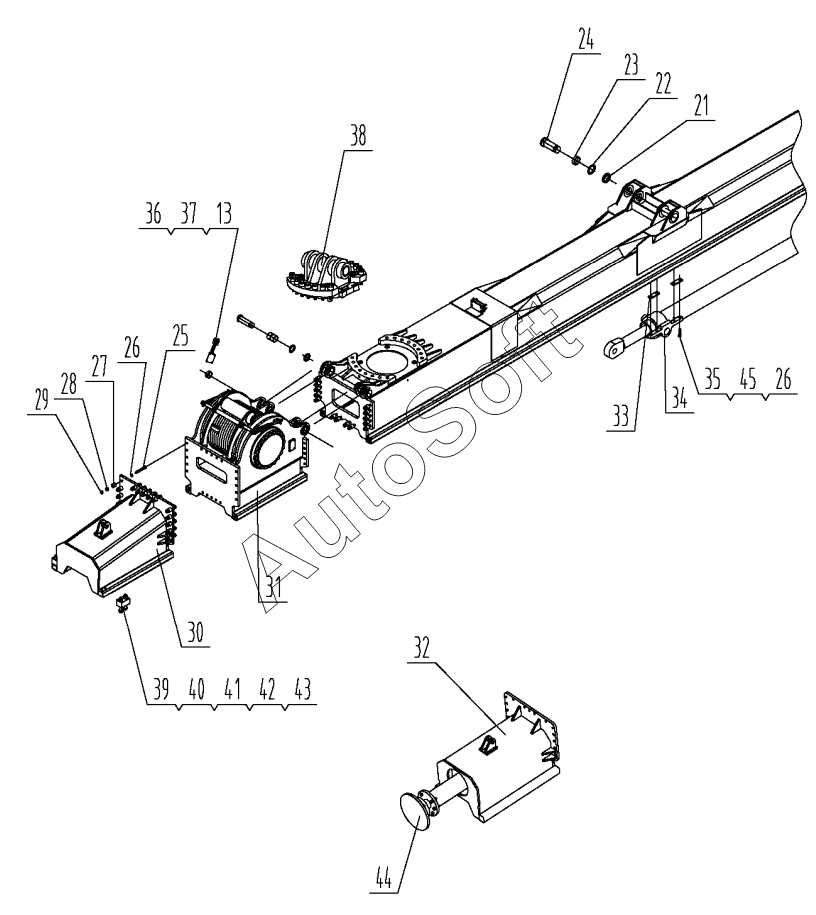

Каталог запасных частей к технике: SANY SR220C. Mast assembly
35
24
25
26
26
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
13
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | CATHEAD | |
| 2 | A***2 | Cup, oil | |
| 3 | 1***5 | BUSHING 2 | |
| 4 | A***2 | NUT (M56x2) | |
| 5 | A***4 | WASHER (56) | |
| 6 | 1***0 | Board, nylon | |
| 7 | 1***3 | PIN FOR CATHEAD | |
| 8 | 1***8 | UPPER MAST | |
| 9 | 1***2 | Locating pin, guide rail | |
| 10 | 1***9 | MIDDLE MAST | |
| 11 | 1***3 | PUSH CYLINDER | |
| 12 | 1***6 | Fixing plate, cylinder | |
| 13 | A***6 | WASHER (16) | |
| 14 | 2***9 | BOLT (M16x60) | |
| 15 | 2***8 | WASHER (16) | |
| 16 | 2***2 | BOLT (M8x30) | |
| 17 | 1***1 | LINK PIN | |
| 18 | 1***8 | Lock pin | |
| 19 | 1***7 | PIN FOR MAST | |
| 20 | 1***4 | BUSHING 1 | |
| 21 | 2***4 | NUT (M76x2) | |
| 22 | 2***3 | WASHER (76) | |
| 23 | 1***5 | Sleeve, spacing | |
| 24 | 1***9 | PIN FOR MAST JACK | |
| 25 | 2***1 | BOLT (M20x2x125) | |
| 26 | 2***7 | WASHER (20) | |
| 27 | 1***0 | Spacer | |
| 28 | 2***3 | NUT (M20) | |
| 29 | 2***4 | NUT (M20) | |
| 30 | 1***7 | LOWER MAST | |
| 31 | 1***0 | MAIN WINCH | |
| 32 | L***T | LOWER MAST | |
| 33 | 1***8 | THICKNESS | |
| 34 | 1***1 | Holding board, cylinder | |
| 35 | 2***4 | BOLT (M20x80) | |
| 36 | 1***3 | LOCKING WIRE ROPE EQUIPMENT | |
| 37 | B***5 | BOLT M16x35 | |
| 38 | 1***4 | MAST TURNPLATE | |
| 39 | 2***7 | BOLT (M24x180) | |
| 40 | 1***9 | Block, retaining | |
| 41 | 2***9 | WASHER (24) | |
| 42 | A***2 | Washer, 24 GB1230 | |
| 43 | A***3 | NUT (M24) | |
| 44 | M***K | MAST SUPPORT JACK | |
| 45 | 2***8 | WASHER (20) |
