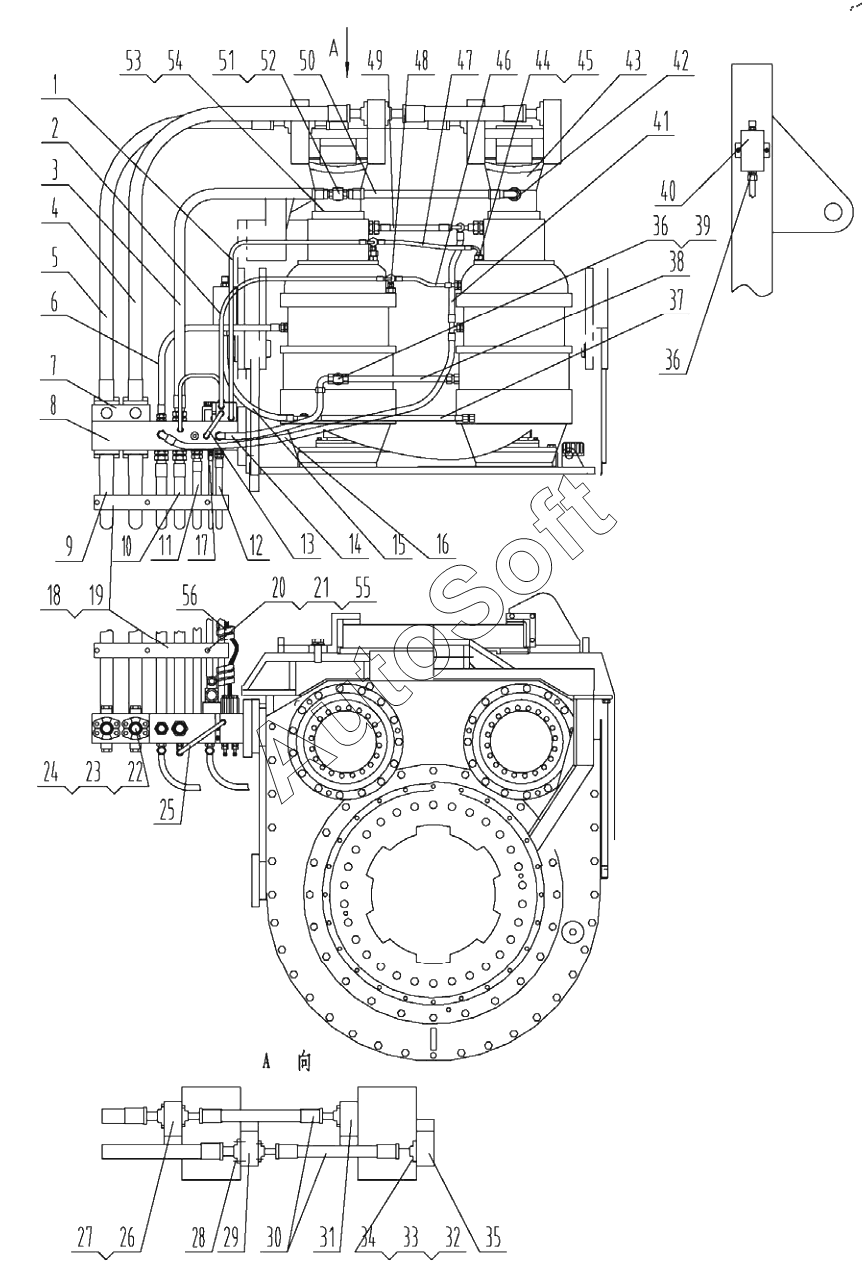

Каталог запасных частей к технике: SANY SR220C. Power head hydraulic system
43
30
31
32
33
34
35
36
36
37
38
39
40
41
42
29
44
45
46
47
48
49
50
51
52
53
54
55
56
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | HOSE AS | |
| 2 | 2***5 | HOSE AS | |
| 3 | B***4 | HOSE AS | |
| 4 | B***0 | HOSE AS | |
| 5 | B***8 | HOSE AS | |
| 6 | 2***6 | HOSE AS | |
| 7 | 1***9 | SURGE VALVE | |
| 8 | 1***3 | CONFLUENCE VALVE | |
| 9 | B***1 | Hose, rubber | |
| 10 | B***7 | Hose, rubber | |
| 11 | 2***7 | HOSE AS | |
| 12 | B***0 | HOSE AS | |
| 13 | 2***7 | HOSE AS | |
| 14 | 2***8 | HOSE AS | |
| 15 | 2***9 | HOSE AS | |
| 16 | 2***0 | HOSE AS | |
| 17 | B***1 | HOSE AS | |
| 18 | 1***6 | HOSE SPLINT 1 | |
| 19 | 1***7 | HOSE SPLINT 2 | |
| 20 | A***1 | Screw | |
| 21 | 2***9 | NUT (M8) | |
| 22 | 2***1 | Screw | |
| 23 | B***3 | Flange, SAE | |
| 24 | A***1 | O-ring 37.5x3.55GB3452.1 | |
| 25 | 2***2 | HOSE AS | |
| 26 | B***9 | Screw plug, VSTI27x2EDA3C | |
| 27 | 1***1 | FLANGE AS LEFT MOTOR A MOUTH | |
| 28 | 1***2 | BOLT (M14x45) | |
| 29 | 1***2 | FLANGE AS LEFT MOTOR B MOUTH | |
| 30 | 1***4 | HOSE AS | |
| 31 | 1***3 | FLANGE AS RIGHT MOTOR A MOUTH | |
| 32 | B***4 | FLANGE - HALF | |
| 33 | A***2 | O-ring | |
| 34 | A***4 | Screw | |
| 35 | 1***4 | FLANGE AS RIGHT MOTOR B MOUTH | |
| 36 | 2***6 | HOSE FITTING | |
| 37 | 2***4 | HOSE AS | |
| 38 | 2***5 | HOSE AS | |
| 39 | B***3 | Connector, pipe | |
| 40 | 1***4 | HYDRAULIC OIL DEPOSIT CAN | |
| 41 | B***4 | Hose | |
| 42 | B***9 | Connector, hose, GE22LMEDOMDA3C | |
| 43 | 2***2 | MOTOR | |
| 44 | 1***5 | FITTING | |
| 45 | A***8 | Washer | |
| 46 | 2***0 | HOSE AS | |
| 47 | 2***9 | Rubber hose | |
| 48 | B***2 | Connector, pipe | |
| 49 | 2***1 | HOSE AS | |
| 50 | 2***3 | HOSE AS | |
| 51 | 2***2 | Connector, pipe | |
| 52 | 2***0 | Connector, pipe | |
| 53 | A***6 | WASHER (16) | |
| 54 | A***4 | Screw | |
| 55 | 2***9 | NUT (M8) | |
| 56 | 2***3 | PLASTIC SHEATH |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
