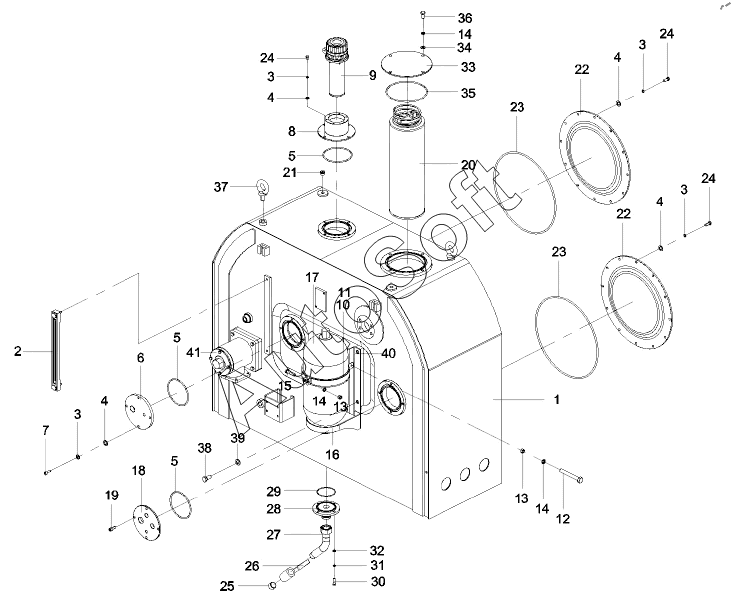

Каталог запасных частей к технике: SANY HBT6013C-5S. 13165125 Hydraulic Fuel Tank Assy 6013C5S.8.7

32
22
22
23
23
24
24
24
25
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
11
2
3
3
3
3
4
4
4
4
5
5
5
6
7
8
9
10
1
12
13
13
14
14
14
15
16
17
18
19
20
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 1***1 | Tank body | |
2 | А***1 | Gauge, liquid level and temperature | |
3 | А***1 | Washer | |
4 | А***1 | Washer | |
5 | А***4 | O-ring | |
6 | 1***6 | Plate, cover, flange | |
7 | А***1 | Screw | |
8 | 1***6 | Flange cover AS | |
9 | 6***8 | Filter, Air, lock | |
10 | А***8 | Hoop | |
11 | А***1 | Sleeve, protective, rubber | |
12 | А***4 | Bolt | |
13 | А***1 | Nut | |
14 | А***2 | Washer | |
15 | А***2 | Bolt | |
16 | А***1 | Pad | |
17 | В***8 | Accumulator | |
18 | 1***9 | Plate, cover, flange | |
19 | А***1 | Screw | |
20 | 6***7 | Filter GP, oil return | |
21 | В***2 | Plug, Screw | |
22 | 1***7 | Plate, cover, flange | |
23 | А***0 | O-ring | |
24 | А***8 | Bolt | |
25 | 2***3 | Plug, screw | |
26 | А***4 | Valve, ball | |
27 | А***6 | Pipe, drainage | |
28 | А***4 | Flange, drainage | |
29 | 2***2 | O-ring 82.5x3.55GB3452.1 Fluororubber | |
30 | А***4 | Screw | |
31 | А***7 | Washer 8gb93 | |
32 | А***7 | Washer | |
33 | 1***0 | Cover, oil return | |
34 | А***1 | Washer | |
35 | А***0 | O-ring | |
36 | А***7 | Bolt | |
37 | А***1 | Screw | |
38 | А***6 | Bolt | |
39 | А***3 | Washer | |
40 | 1***6 | Support body, accumulator | |
41 | А***4 | Self-sealing device, port, oil intake, oil tank |
