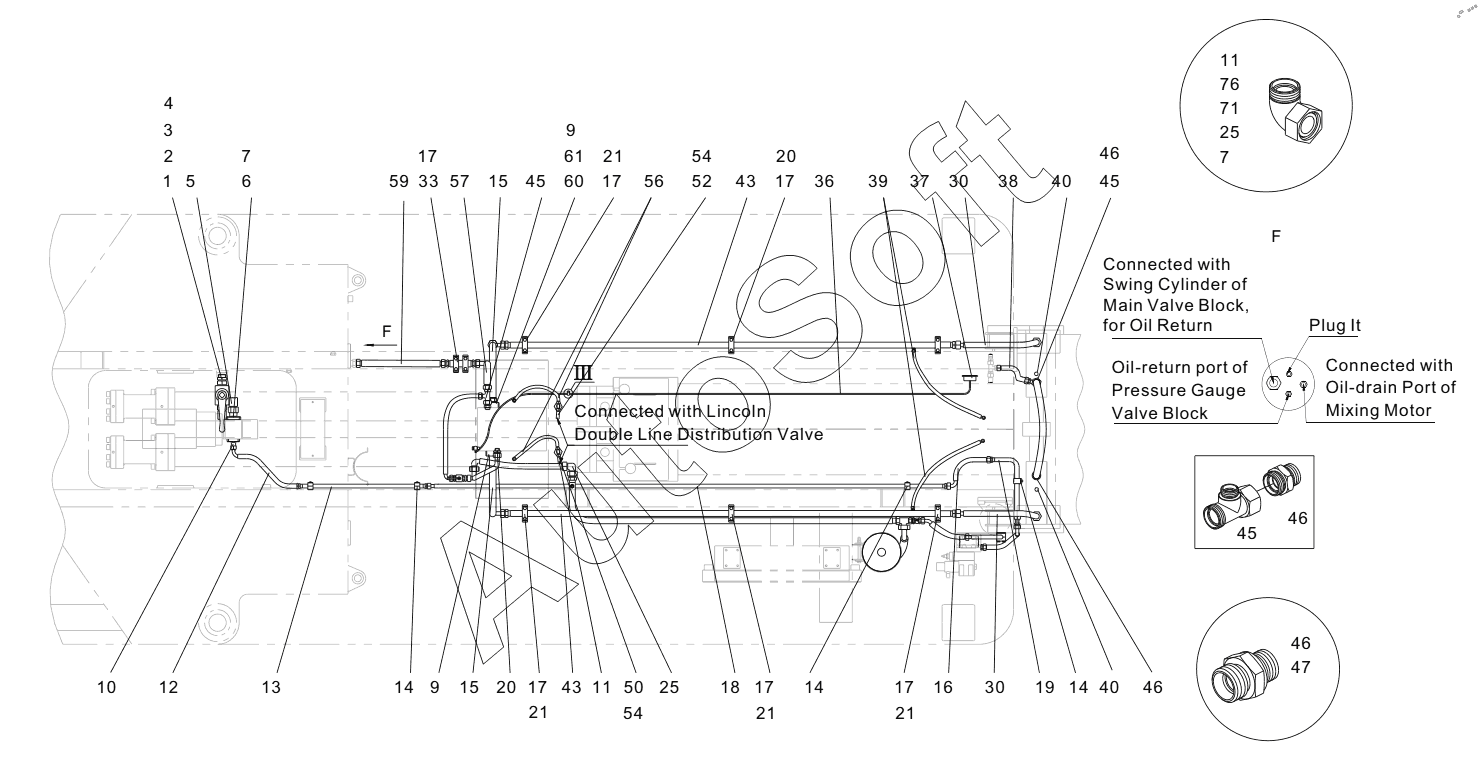

Каталог запасных частей к технике: SANY SYG5271THB 37D. 10776666 Hydraulic Pipeline of Swing Cylinder BCW37(JZ).6.8
33
36
37
38
39
40
40
43
43
45
45
45
46
46
46
46
47
50
52
54
54
56
57
59
60
61
17
17
17
17
17
17
2
3
4
5
6
7
7
9
9
10
11
11
12
13
14
14
14
15
15
16
1
18
19
20
20
21
21
21
21
25
25
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***1 | Connecting pipe | |
| 2 | A***2 | Ball valve 32Q11F-16P | |
| 3 | A***0 | Tube connector | |
| 4 | 1***8 | Tube connector SCC26-D36-36 | |
| 5 | 6***4 | Hose, rubber, 2SN32-DKOL-DKOL90-1600Q/SY1102 | |
| 6 | B***9 | Connector, pipe | |
| 7 | B***0 | Connector, hose, EW35LOMDA3C | |
| 8 | B***4 | Hose, rubber | |
| 9 | B***7 | O-ring | |
| 10 | 2***4 | Flange, SAE | |
| 11 | B***6 | Connector, hose, EW10LOMDA3C | |
| 12 | B***9 | Hose, rubber | |
| 13 | 1***1 | Oil-out Steel tube of main gear pump | |
| 14 | 6***5 | Body, pipe clamp | |
| 15 | B***1 | Hose, rubber | |
| 16 | B***6 | Rubber hose 2SN16-DKOL-DKOL90-380Q/SY1102 | |
| 17 | 6***7 | Body, clamp | |
| 18 | 1***7 | Oil-in Steel tube of auxiliary valve block | |
| 19 | 1***5 | Elbow to auxiliary valve block | |
| 20 | A***9 | Connector body | |
| 21 | 6***7 | Clamp welding plate SPAL5033.7-PP DPAL-AS | |
| 22 | A***7 | Connector body, pipe, accumulator | |
| 23 | В***6 | O-ring | |
| 24 | В***4 | O-ring | |
| 25 | В***9 | Fitting, Elbow | |
| 26 | 6***6 | Bodywork, tube clamping | |
| 27 | В***8 | Accumulator | |
| 28 | В***3 | One-way valve P-RV18L | |
| 29 | А***1 | Pad | |
| 30 | В***4 | Rubber hose 4SP20-DKOS-DKOS45-700Q/SY1102 | |
| 31 | 1***8 | Steel tube of accumulator | |
| 32 | В***0 | Rubber hose 4SP20-DKOS-DKOS90-1000Q/SY1102 | |
| 33 | 1***0 | Oil-return Steel tube for swing cylinder of main valve group | |
| 34 | 1***4 | Steel tube of accumulator to main valve block | |
| 35 | 6***4 | Hose, rubber | |
| 36 | В***9 | Piezometer tube HFJ2-P3-3-P-4500 | |
| 37 | В***6 | Gauge, pressure | |
| 38 | В***7 | Rubber hose 2SN16-DKOL-DKOL90-800Q/SY1102 | |
| 39 | В***8 | Hose, rubber | |
| 40 | В***1 | Plug, Screw | |
| 41 | В***1 | Fitting, Adapter | |
| 42 | В***3 | Rubber hose 2SN16-DKOL-DKOL90-350O/SY1102 | |
| 43 | 1***7 | Oil-in Steel tube of swing cylinder | |
| 44 | В***6 | Rubber hose 2SN16-DKOL-DKOL90-750Q/SY1102 | |
| 45 | А***2 | Bolt, articulated | |
| 46 | В***2 | Fitting, Adapter | |
| 47 | В***1 | Fitting, Adapter | |
| 48 | 6***8 | Valve, ball | |
| 49 | 1***8 | Oil-out elbow of auxiliary valve block | |
| 50 | А***0 | Rubber hose 2SN8-DKOL-DKOL90-300Q/SY1102 | |
| 51 | А***5 | U-shape tube connector | |
| 52 | В***3 | Rubber hose 2SN8-DKOL-DKOL90-500Q/SY1102 | |
| 53 | В***1 | One-way valve RHV20SMEDOMDA3C | |
| 54 | В***1 | Fitting, Tee | |
| 55 | В***0 | Rubber hose 4SP20-DKOS-DKOS90-450Q/SY1102 | |
| 56 | В***9 | Hose, rubber | |
| 57 | В***5 | Hose, rubber | |
| 58 | 6***6 | Clamp welding plate SP325-PP-DP-AS | |
| 59 | В***5 | Rubber hose 2SN25-DKOL-650Q/SY1102 | |
| 60 | А***7 | Swing cylinder flange | |
| 61 | А***3 | Screw M12x40 GB70.1 | |
| 62 | 1***1 | Clamp supporting plate |
