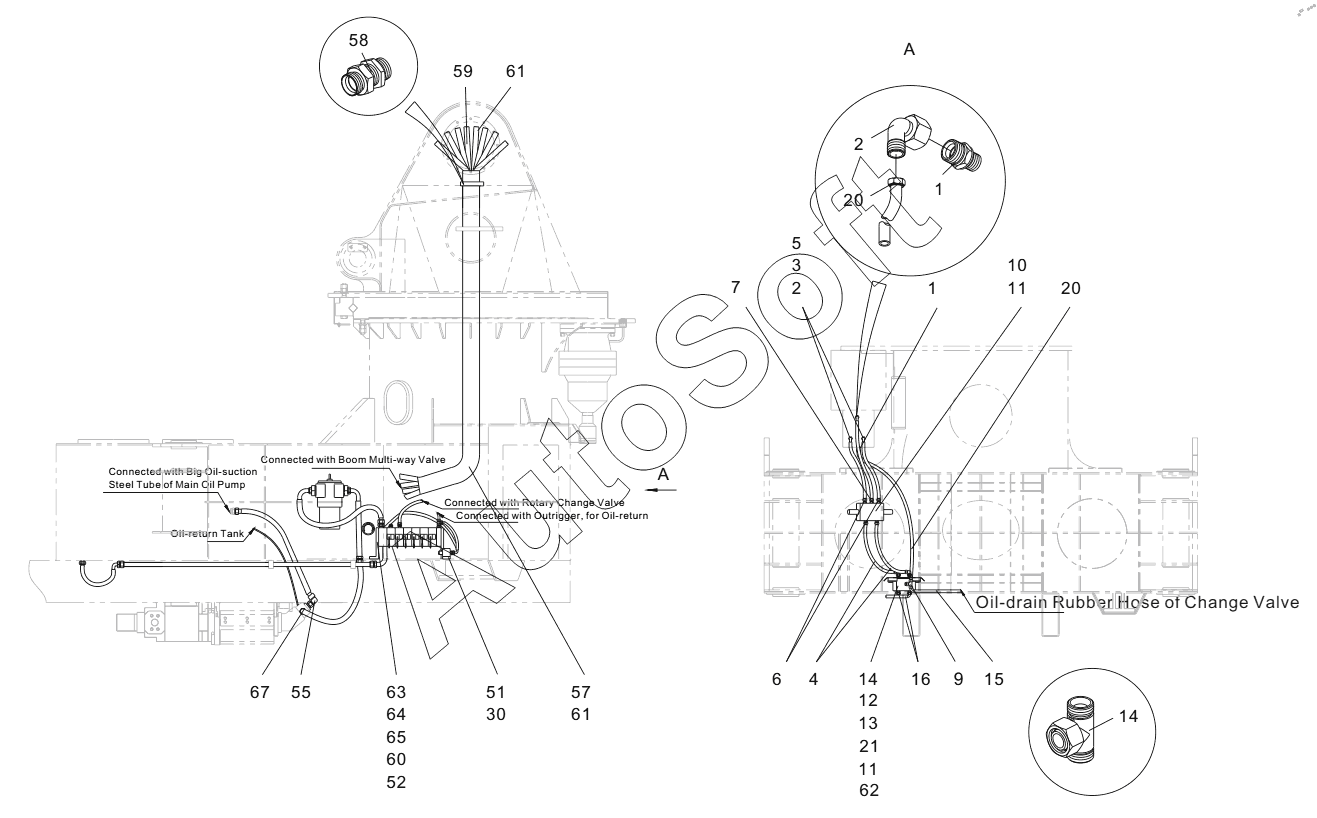

Каталог запасных частей к технике: SANY SYG5271THB 37D. 10782771 Oil Piping of Revolving Tower BCW37(JZ).6.10
51
59
67
65
64
63
62
61
61
60
58
57
55
52
9
16
15
14
14
13
12
11
11
10
7
6
5
4
3
2
2
1
1
20
20
21
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***7 | Connector, hose, GE12LR1/4EDOMDA3C | |
| 2 | B***4 | Connector, hose, EW12LOMDA3C | |
| 3 | B***0 | Rubber hose 2SN10-DKOL-650Q/SY1102 | |
| 4 | B***8 | Rubber hose 2SN10-DKOL-500Q/SY1102 | |
| 5 | B***9 | Connector, hose, GE12LR1/2EDOMDA3C | |
| 6 | A***9 | Connector, balanced valve | |
| 7 | A***0 | Connector, balanced valve | |
| 8 | B***3 | Connector, pipe | |
| 9 | B***6 | Connector, hose, EL12LOMDA3C | |
| 10 | B***3 | Valve, balanced | |
| 11 | A***7 | Screw | |
| 12 | A***5 | Change valve | |
| 13 | B***7 | Connector, hose, GE12LMEDOMDA3C | |
| 14 | B***9 | Connector, pipe | |
| 15 | B***4 | Hose, rubber | |
| 16 | B***5 | Hose, rubber | |
| 17 | B***3 | Connector, hose, GE10LREDOMDA3C | |
| 18 | B***5 | Connector, hose, EL10LOMDA3C | |
| 19 | B***9 | Connector, pipe | |
| 20 | B***0 | Hose, rubber | |
| 21 | A***4 | Change valve cover | |
| 22 | B***8 | Connector, pipe | |
| 23 | В***4 | Fitting, Adapter | |
| 24 | В***7 | Hose, rubber | |
| 25 | В***6 | Fitting, Adapter | |
| 26 | В***2 | Rubber hose 2SN8-DKOL-DKOL90-280Q/SY1102 | |
| 27 | А***0 | Pressure gauge valve group | |
| 28 | А***6 | Screw | |
| 29 | В***5 | Rubber hose 2SN8-DKOL-DKOL90-600Q/SY1102 | |
| 30 | А***7 | Washer 8gb93 | |
| 31 | А***8 | Bolt | |
| 32 | В***2 | Rubber hose 4SH20-DKOS(16)-DKOS90(16)-500Q/SY1102 | |
| 33 | В***8 | Filter, oil, high-pressure | |
| 34 | А***1 | Tube connector of oil filter | |
| 35 | В***3 | Fitting, Elbow | |
| 36 | А***2 | Washer | |
| 37 | В***5 | Rubber hose 4SH20-DKOS(16)-DKOS9u(16)-470Q/SY11u | |
| 38 | 1***1 | Oil tube | |
| 39 | В***2 | Rubber hose 2SN16-DKOL-DKOL90-300Q/SY1102 | |
| 40 | 1***9 | Pipe, oil | |
| 41 | В***6 | Tube connector SV20SOMD | |
| 42 | 6***5 | Body, pipe clamp | |
| 43 | В***6 | Fitting, Elbow | |
| 44 | В***6 | Rubber hose 4SH20-DKOS(16)-DKOS45(16)-800(ST)Q/SY1102 | |
| 45 | B***6 | Multi-way valve of 4th section of boom PSL41F/330-3-32L | |
| 46 | B***0 | Pipe, pressure measuring | |
| 47 | B***6 | Gauge, pressure | |
| 48 | B***4 | Connector, pipe | |
| 49 | B***3 | Valve, one-way | |
| 50 | 6***2 | Hose, rubber | |
| 51 | A***7 | Screw | |
| 52 | 1***1 | Mounting plate of pressure gauge | |
| 53 | B***3 | Rubber hose 2SN10-DKOL-DKOL90-1400(ST)Q/SY1102 | |
| 54 | 6***8 | Connector, pipe | |
| 55 | B***8 | Connector, pipe | |
| 56 | B***0 | Rubber hose 2SN25-DKOL-DKOL90-950Q/SY1102 | |
| 57 | B***1 | Rubber hose 4SP12-DKOS-3500(ST)Q/SY1102 | |
| 58 | B***5 | Connector, pipe | |
| 59 | B***2 | Hose, rubber | |
| 60 | A***4 | Screw | |
| 61 | 1***3 | Threading tube assembly | |
| 62 | A***6 | Washer | |
| 63 | A***6 | Washer | |
| 64 | A***4 | Left valve seat | |
| 65 | A***5 | Right valve seat | |
| 66 | B***7 | Connector, hose, GE12LMEDOMDA3C | |
| 67 | A***6 | Connector, outlet |
