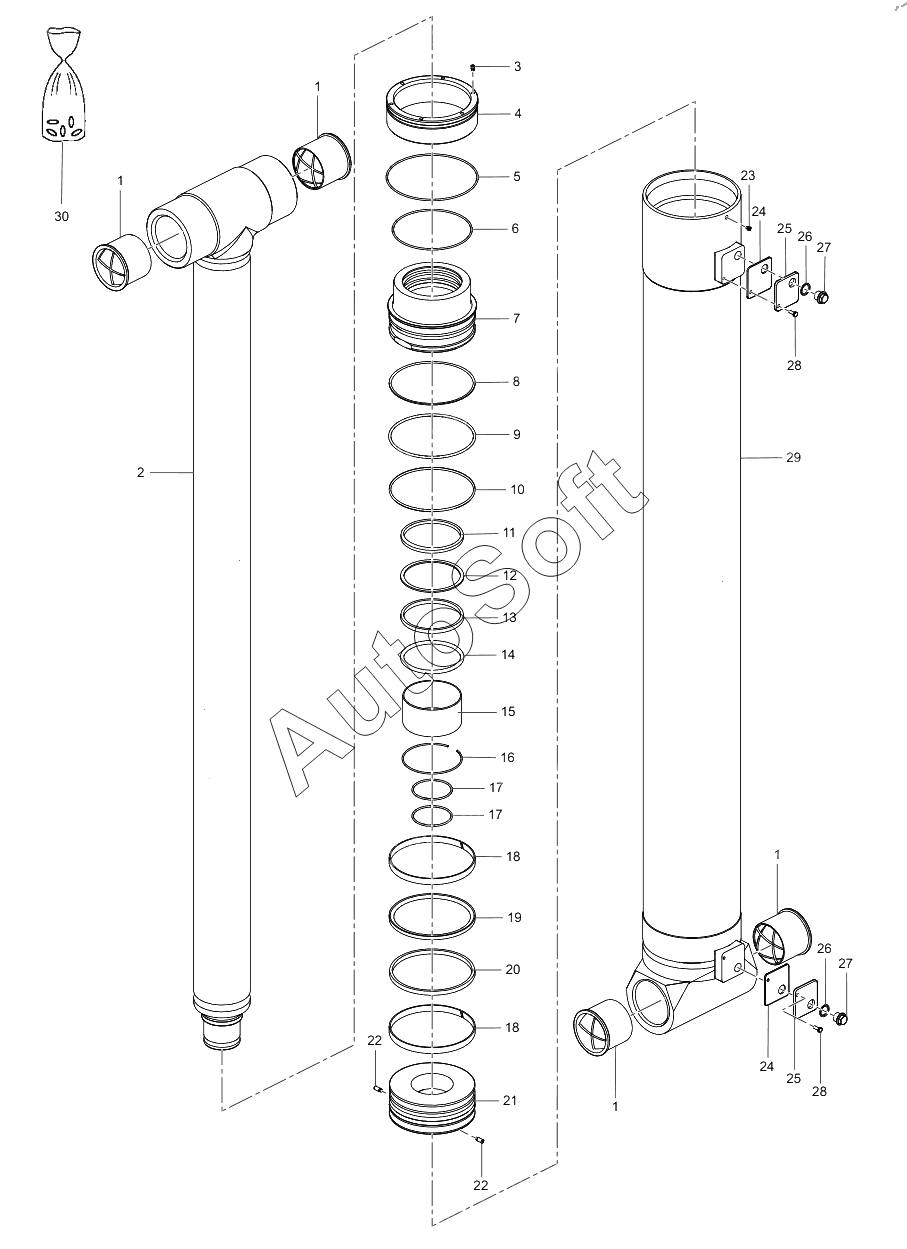

Каталог запасных частей к технике: SANY SYG5260THB 390C-10. 150902050037A Arm 1 Cylinder
16
30
29
28
28
27
27
26
26
25
25
24
24
23
22
22
21
20
19
18
18
17
17
1
1
1
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Bushing | |
| 2 | S***0 | Piston rod gp | |
| 3 | 2***4 | Screw | |
| 4 | S***7 | Screwed cover | |
| 5 | A***0 | O-ring | |
| 6 | A***6 | O-ring | |
| 7 | S***9 | Guide bush | |
| 8 | 1***5 | Ring, retainer | |
| 9 | 6***2 | O-ring | |
| 10 | 6***3 | Seal, K08-D-ring 190x182x4.2 | |
| 11 | A***1 | Ring, dustproof | |
| 12 | 1***7 | Retainer ring | |
| 13 | 6***1 | Zbr seal ring | |
| 14 | 1***7 | Gsj seal ring | |
| 15 | 6***7 | Oil-free bearing | |
| 16 | A***2 | Ring, retainer | |
| 17 | A***6 | O-ring | |
| 18 | 6***7 | UP-ring, guide | |
| 19 | 1***9 | Gsf seal ring | |
| 20 | 6***7 | Seal, UNP-ring | |
| 21 | 1***1 | Piston | |
| 22 | A***4 | Screw | |
| 23 | A***4 | Screw | |
| 24 | S***5 | Cushion plate | |
| 25 | 1***7 | Plate | |
| 26 | A***0 | Washer | |
| 27 | A***5 | Plug | |
| 28 | A***9 | Bolt | |
| 29 | S***8 | Cylinder bore gp | |
| 30 | S***7 | Seal set |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
