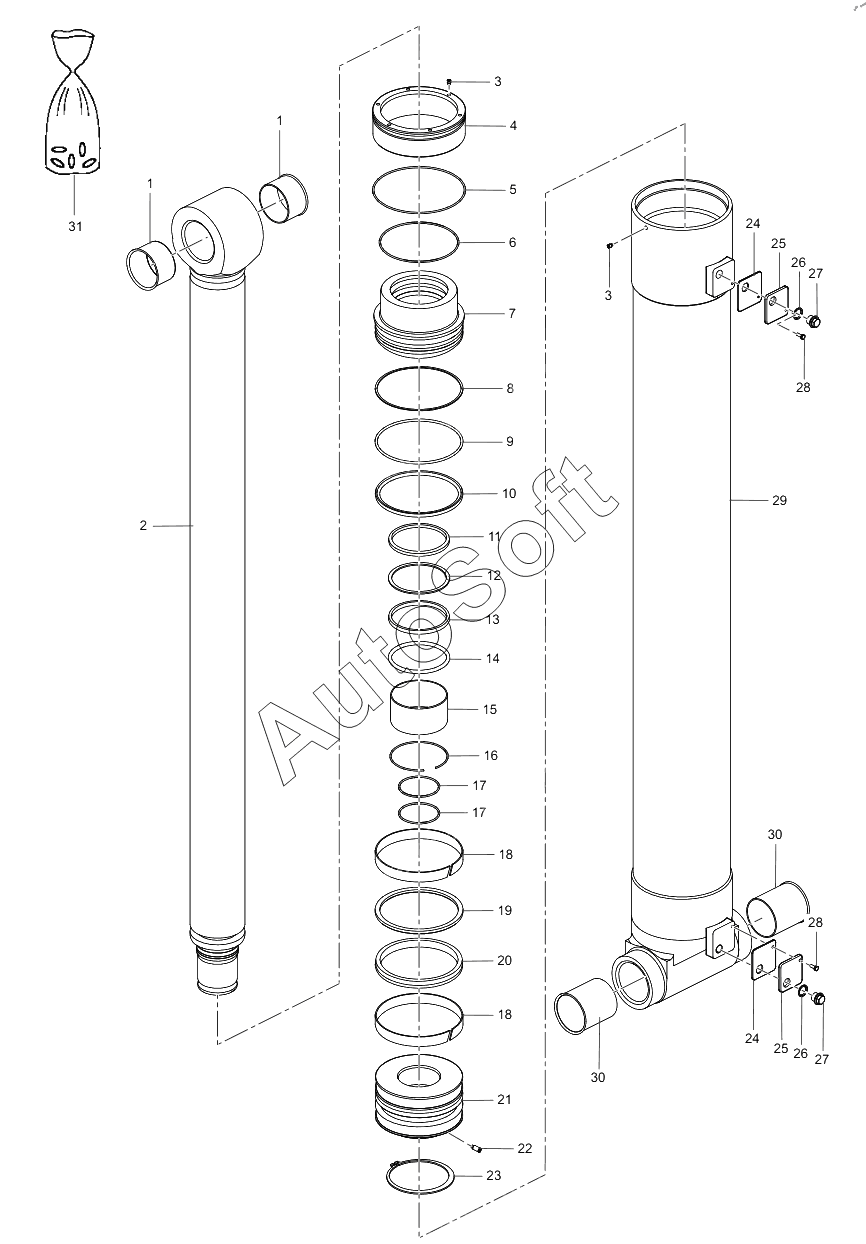

Каталог запасных частей к технике: SANY SYG5260THB 390C-10. 150902050038A Arm 2 Cylinder
16
31
30
30
29
28
28
27
27
26
26
25
25
24
24
23
22
21
20
19
18
18
17
17
1
1
15
14
13
12
11
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***3 | Bearing | |
| 2 | S***5 | Piston rod gp | |
| 3 | 2***4 | Screw | |
| 4 | 1***8 | Threaded cap | |
| 5 | A***2 | O-ring | |
| 6 | A***9 | O-ring | |
| 7 | 1***6 | Guide bush | |
| 8 | 1***7 | Ring, retainer | |
| 9 | A***0 | Seal - O - Ring | |
| 10 | 6***7 | K08-d seal ring | |
| 11 | A***1 | Ring, dustproof | |
| 12 | 1***7 | Retainer ring | |
| 13 | 6***1 | Zbr seal ring | |
| 14 | 1***7 | Gsj seal ring | |
| 15 | 6***7 | Oil-free bearing | |
| 16 | A***2 | Ring, retainer | |
| 17 | A***3 | O-ring | |
| 18 | 6***3 | Ring, wear | |
| 19 | B***3 | Ok seal ring | |
| 20 | B***0 | Unp seal ring | |
| 21 | 1***5 | Piston | |
| 22 | A***2 | Screw | |
| 23 | A***9 | Retainer ring | |
| 24 | S***5 | Cushion plate | |
| 25 | 1***7 | Plate | |
| 26 | A***0 | Washer | |
| 27 | A***5 | Plug | |
| 28 | A***9 | Bolt | |
| 29 | S***3 | Cylinder bore gp | |
| 30 | A***5 | Bearing | |
| 31 | S***2 | Seal set |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
