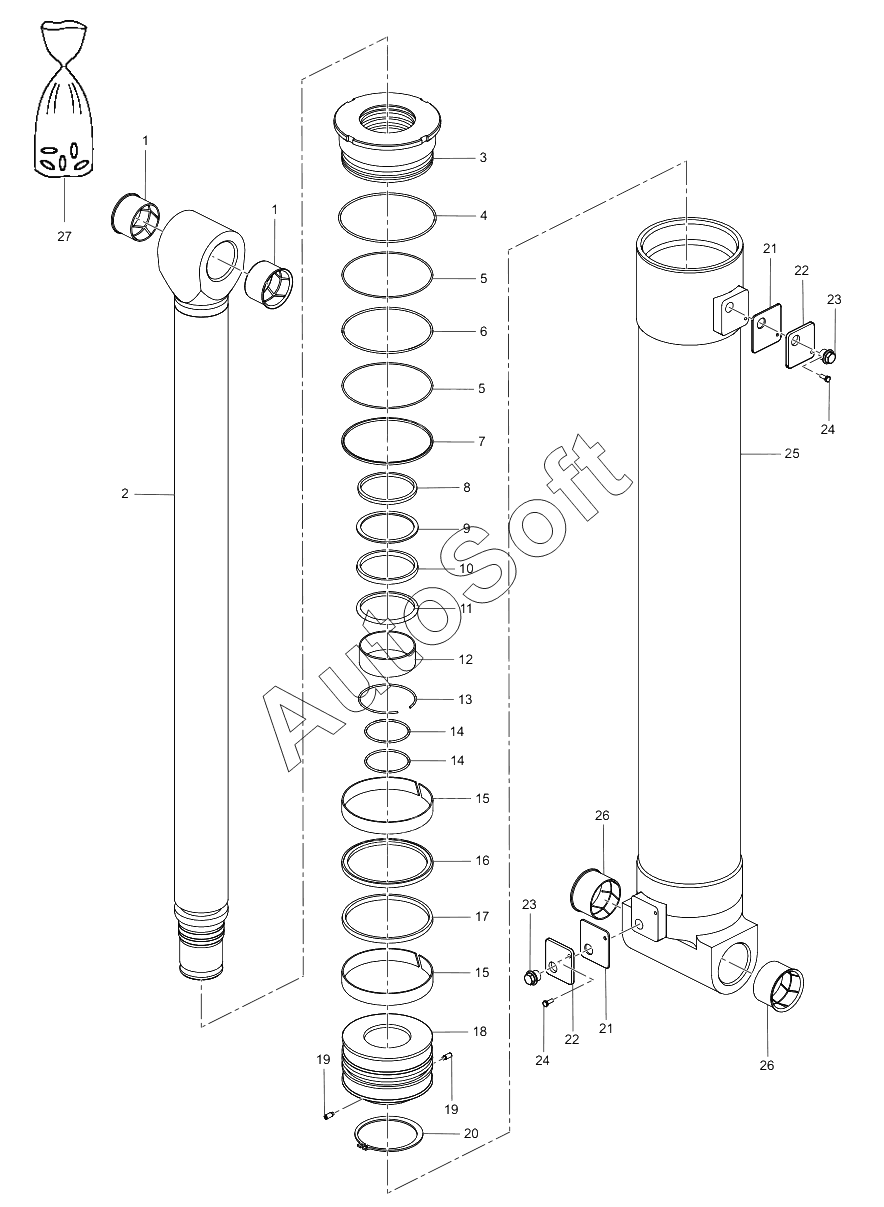

Каталог запасных частей к технике: SANY SYG5260THB 390C-10. 150901040744A Arm 3 Cylinder
14
14
27
26
26
25
24
24
23
23
22
22
21
21
20
19
19
18
17
16
15
15
1
1
13
12
11
10
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***9 | Bearing | |
| 2 | S***2 | Piston rod gp | |
| 3 | S***4 | Guide bush | |
| 4 | A***9 | O-ring | |
| 5 | 1***0 | Ring, retainer | |
| 6 | 6***0 | O-ring | |
| 7 | 6***1 | Seal, K08-D-ring | |
| 8 | 2***2 | AY-ring, dustproof | |
| 9 | 1***1 | Ring, retainer | |
| 10 | 6***4 | seal ring | |
| 11 | 1***2 | Gsj seal ring | |
| 12 | 6***1 | Oil-free bearing | |
| 13 | A***1 | Ring, retainer | |
| 14 | A***0 | O-ring | |
| 15 | 6***1 | Up guide ring | |
| 16 | B***2 | Seal, OK-ring | |
| 17 | B***9 | Seal, MPS-ring | |
| 18 | 1***8 | Piston | |
| 19 | A***4 | Screw | |
| 20 | A***4 | Ring, retainer | |
| 21 | S***5 | Cushion plate | |
| 22 | 1***7 | Plate | |
| 23 | A***5 | Plug | |
| 24 | A***9 | Bolt | |
| 25 | S***6 | Cylinder bore gp | |
| 26 | A***7 | Bearing | |
| 27 | S***3 | Seal set |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
