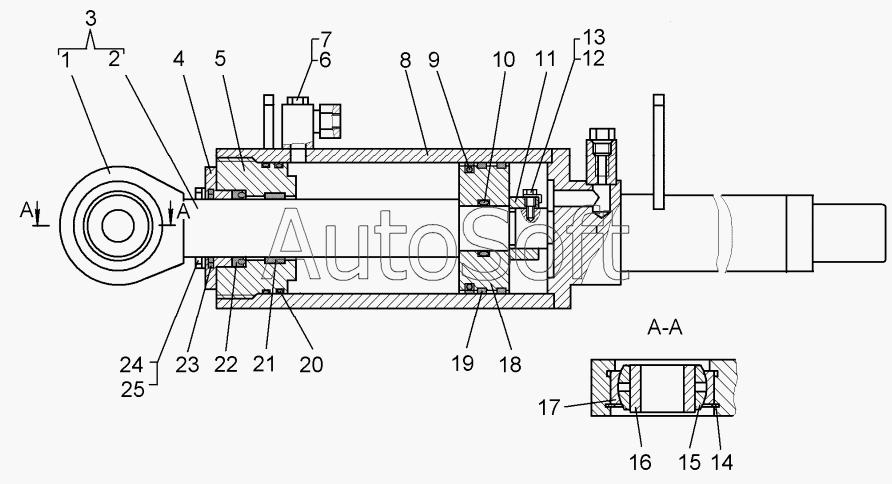

Каталог запасных частей к технике: ЧТЗ Рабочее оборудование Б10М (2006). Гидроцилиндр
50-50-226CП
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-50-226CП | 5***П | Гидроцилиндр | |
| 1 | 5***1 | Проушина | |
| 2 | 5***7 | Шток | |
| 3 | 5***П | Шток | |
| 4 | 5***1 | Фланец | |
| 5 | 5***6 | Крышка | |
| 6 | 4***1 | Кольцо | |
| 7 | 7***3 | Пробка | |
| 8 | 5***П | Корпус | |
| 9 | Е***5 | Уплотнение Е13М-160-5 | |
| 10 | 7***6 | Кольцо | |
| 11 | 5***5 | Гайка | |
| 12 | 7***4 | Винт стопорный | |
| 13 | 2***5 | Шайба 2.12.01.05 | |
| 14 | 7***3 | Кольцо стопорное | |
| 15 | 8***8 | Втулка | |
| 16 | 5***1 | Втулка | |
| 17 | 8***7 | Кольцо | |
| 18 | 5***7 | Поршень | |
| 19 | Е***0 | Кольцо Е21-160-15-4,0 | |
| 20 | 7***7 | Кольцо | |
| 21 | Е***0 | Кольцо Е22-080-30-3,0 | |
| 22 | Е***4 | Манжета Е32-080-4 | |
| 23 | Е***5 | Грязесъемник Е50-А-063-5 | |
| 24 | 2***9 | Болт | |
| 25 | Ш***9 | Шайба |
