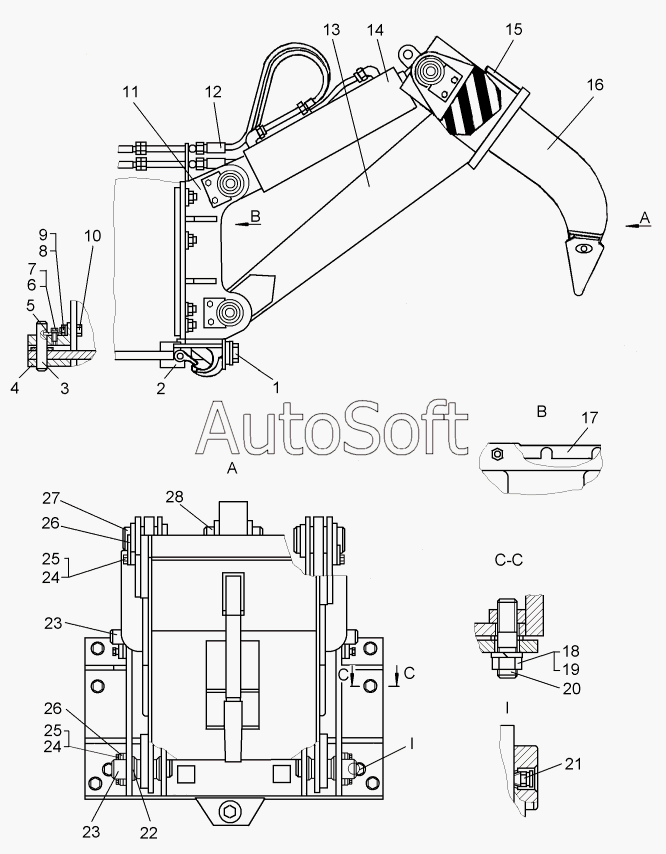

Каталог запасных частей к технике: ЧТЗ Рабочее оборудование Б10М (2006). Оборудование рыхлительное 10 Н2
50-50-16СП
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
23
24
24
25
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-50-16СП | 5***П | Оборудование рыхлительное 10 Н2 | |
| 1 | 7***6 | Болт | |
| 2 | 5***П | Серьга прицепная | |
| 3 | 2***5 | Ось | |
| 4 | 2***4 | Кронштейн передний | |
| 5 | 2***6 | Планка | |
| 6 | Б***9 | Болт | |
| 7 | 7***2 | Шайба | |
| 8 | Г***9 | Гайка | |
| 9 | Ш***9 | Шайба | |
| 10 | Б***5 | Болт | |
| 11 | 5***П | Рама | |
| 12 | 6***П | Рукав с защитой | |
| 13 | 5***П | Балка | |
| 14 | 5***П | Гидроцилиндр | |
| 15 | 5***П | Балка | |
| 16 | 5***П | Зуб | |
| 17 | 5***6 | Прокладка | |
| 17 | 5***7 | Прокладка | |
| 18 | 3***0 | Гайка | |
| 19 | Ш***9 | Шайба | |
| 20 | 2***8 | Шпилька | |
| 21 | М***6 | Масленка | |
| 22 | 5***5 | Втулка | |
| 23 | 5***1 | Палец | |
| 24 | Б***9 | Болт | |
| 25 | Ш***9 | Шайба | |
| 26 | 7***5 | Планка | |
| 27 | 5***0 | Палец | |
| 28 | 5***9 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
