Каталог запасных частей к технике: ЧТЗ Т-170. Площадка
1
2
3
4
5
5
5
6
7
8
9
9
10
10
10
10
10
10
11
11
11
11
12
13
13
13
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
45
46
47
48
49

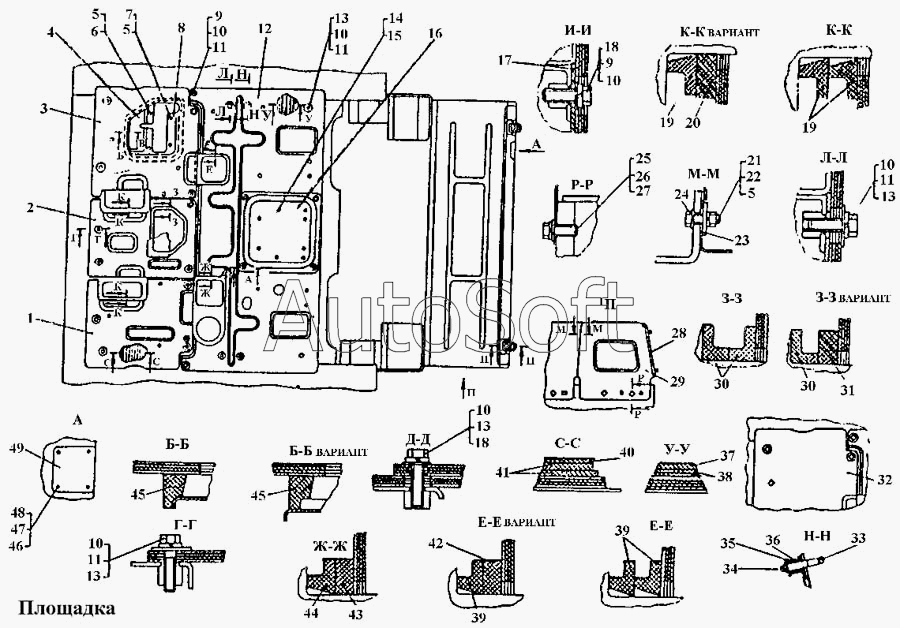

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-24-14-01 СП | 4***П | Площадка тракторов болотоходных моделей | |
| 48-24-14-02СП | 4***П | Площадка тракторов болотоходных моделей без гидрораспределителей | |
| 48-24-14-03СП | 4***П | Площадка тракторов болотоходных моделей с электростартерным пуском дизеля | |
| 48-24-14-04СП | 4***П | Площадка тракторов болотоходных моделей с электростартерным пуском дизеля и механизмом задней навески | |
| 48-24-14-05СП | 4***П | Площадка тракторов болотоходных моделей без гидрораспре-делителей с электростартерным пуском дизеля | |
| 48-24-14СП | 4***П | Площадка тракторов болотоходных моделей | |
| 50-24-36-01 СП | 5***П | Площадка тракторов с механизмом задней навески | |
| 50-24-36-02СП | 5***П | Площадка тракторов без гидрораспределителей - | |
| 50-24-36-03СП | 5***П | Площадка тракторов с электростартерным пуском дизеля | |
| 50-24-36-04СП | 5***П | Площадка тракторов со стартерным пуском дизеля | |
| 50-24-36-05СП | 5***П | Площадка тракторов без гидрораспреде-лителей | |
| 50-24-361 СП | 5***П | Установка уплотнений рычагов | |
| 50-24-361-01 СП | 5***П | Установка уплотнений рычагов | |
| 50-24-36СП | 5***П | Площадка | |
| 700-40-7774-01 | 7***1 | Коврик | |
| 700-40-7775-03 | 7***3 | Подкладка | |
| 1 | 5***П | Панель | |
| 2 | 5***П | Панель | |
| 3 | 5***П | Панель | |
| 4 | 5***П | Пластина | |
| 5 | Ш***9 | Шайба 8Т 65Г 09 | |
| 6 | 7***6 | Болт | |
| 7 | Б***1 | Болт М8х25.88.35.01 | |
| 8 | 5***П | Пластина | |
| 9 | Б***9 | Болт М12х35.58.019 | |
| 10 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 11 | 3***2 | Шайба | |
| 12 | 5***П | Панель | |
| 13 | Б***9 | Болт М12х45.58.019 | |
| 14 | Б***9 | Болт М10х25.58.019 | |
| 15 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 16 | 6***П | Панель | |
| 17 | 5***П | Балка | |
| 18 | 3***1 | Шайба | |
| 19 | 7***1 | Уплотнение | |
| 20 | 7***6 | Уплотнение | |
| 21 | Б***1 | Болт М8х25.88.35.01 | |
| 22 | Г***9 | Гайка М8.6.019 | |
| 23 | 3***7 | Шайба | |
| 24 | 3***6 | Шайба | |
| 25 | Б***9 | Болт М20х50.88.35.019 | |
| 26 | Ш***9 | Шайба 20 ОТ 65Г 09 | |
| 27 | 3***9 | Шайба 20х4.02.10ЮА.019 | |
| 28 | 5***0 | Щиток | |
| 29 | 4***П | Щиток | |
| 30 | 7***1 | Уплотнение | |
| 31 | 7***0 | Уплотнение | |
| 32 | 5***х | Панель | |
| 33 | 1***2 | Упор | |
| 34 | Ш***8 | Шплинт 3.2х18 | |
| 35 | 1***1 | Шайба-колпачок | |
| 36 | 3***5 | Пружина | |
| 37 | 5***0 | Коврик | |
| 38 | 5***1 | Подкладка | |
| 39 | 7***1 | Уплотнение | |
| 40 | 7***4 | Коврик | |
| 41 | 7***2 | Подкладка | |
| 42 | 7***1 | Уплотнение | |
| 43 | 7***3 | Уплотнение | |
| 44 | 7***1 | Уплотнение | |
| 45 | 7***1 | Уплотнение | |
| 46 | Б***9 | Болт М6х16.58.019 | |
| 47 | Г***9 | Гайка М8.6.019 | |
| 48 | Ш***9 | Шайба 6Т 65Г 09 | |
| 49 | 5***3 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
