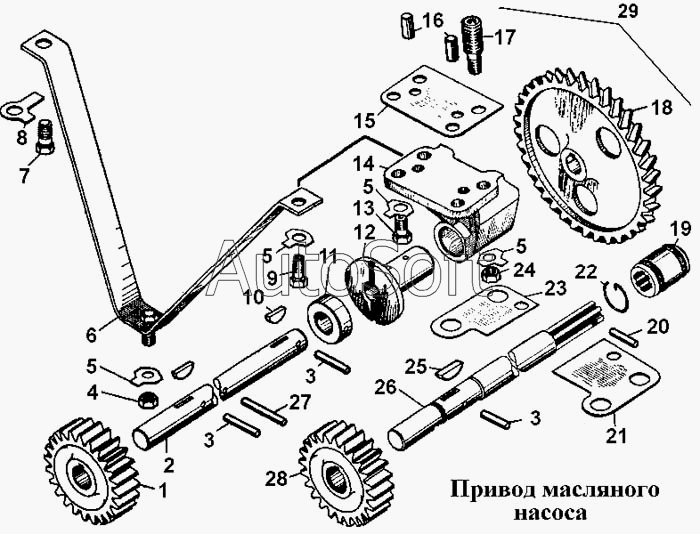

Каталог запасных частей к технике: ЧТЗ Т-170. Привод масляного насоса
1
2
2
3
3
3
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 09237СП | 0***П | Кронштейн | |
| 1 | 1***6 | Шестерня | |
| 2 | 1***1 | Валик | |
| 2 | 5***П | Валик | |
| 3 | 7***5 | Штифт | |
| 4 | Г***9 | Гайка М10-6.019 | |
| 5 | 3***7 | Шайба | |
| 6 | 5***П | Кронштейн | |
| 7 | Б***9 | Болт М16х30.58.019 | |
| 8 | 3***6 | Шайба стопорная | |
| 9 | Б***9 | Болт М10х30.58.019 | |
| 10 | 7***1 | Шпонка | |
| 11 | 9***2 | Кольцо упорное | |
| 12 | 9***9 | Втулка | |
| 13 | Б***9 | Болт М10х25.58.019 | |
| 14 | 9***8 | Кронштейн | |
| 15 | 4***7 | Прокладка | |
| 16 | 7***8 | Штифт | |
| 17 | 7***4 | Шпилька | |
| 18 | 9***1 | Шестерня | |
| 19 | 5***0 | Муфта | |
| 20 | 7***4 | Штифт 5 h 11х30 | |
| 21 | 2***9 | Прокладка | |
| 22 | 7***8 | Кольцо | |
| 23 | 2***8 | Прокладка | |
| 24 | 3***4 | Гайка | |
| 25 | 7***0 | Шпонка | |
| 26 | 5***5 | Валик | |
| 27 | 7***6 | Штифт | |
| 28 | 5***3 | Шестерня | |
| 29 | 1***П | Привод насоса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
