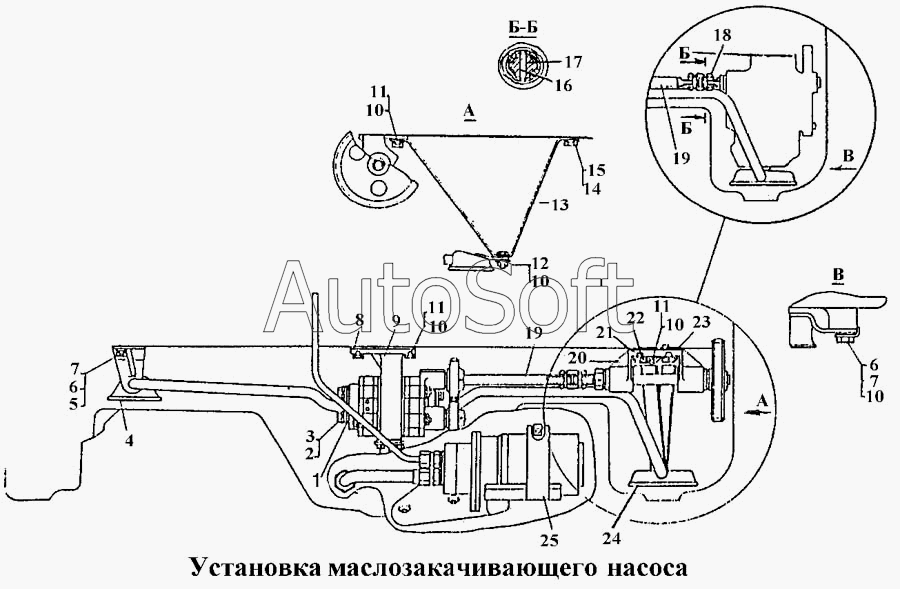

Каталог запасных частей к технике: ЧТЗ Т-170. Установка маслозакачивающего насоса
1
2
3
4
5
6
6
7
7
8
9
10
10
10
10
10
11
11
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Прокладка | |
| 2 | Б***9 | Болт М8х20.58.019 | |
| 3 | Ш***9 | Шайба 8Т 65Г 09 | |
| 4 | 5***П | Маслоприемник | |
| 5 | 3***8 | Шайба стопорная (47522116220) | |
| 6 | Б***9 | Болт М10х25.58.019 | |
| 7 | 3***8 | Шайба | |
| 8 | 7***4 | Прокладка | |
| 9 | 2***П | Насос масляный | |
| 10 | 3***7 | Шайба | |
| 11 | Б***9 | Болт М10х30.58.019 | |
| 12 | Г***9 | Гайка М10.6.019 | |
| 13 | 5***П | Кронштейн | |
| 14 | 3***6 | Шайба стопорная | |
| 15 | Б***9 | Болт М16х30.58.019 | |
| 16 | 7***5 | Штифт | |
| 17 | 7***8 | Кольцо | |
| 18 | 5***0 | Муфта | |
| 19 | 5***П | Валик | |
| 20 | 5***П | Валик | |
| 21 | 7***7 | Пластина | |
| 22 | Б***9 | Болт М16х40.58.019 | |
| 23 | 5***3 | Прокладка | |
| 24 | 5***П | Маслоприемник | |
| 25 | 5***П | Установка маслозакачивающего насоса |
