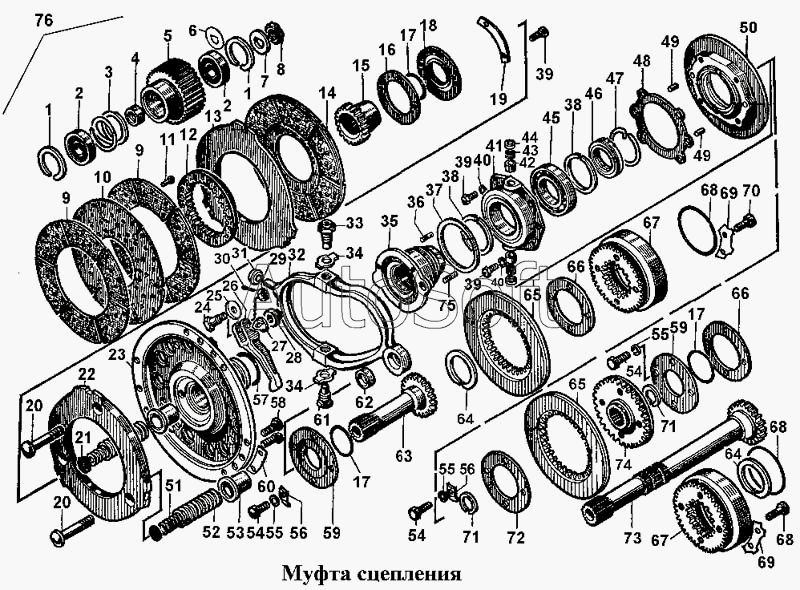

Каталог запасных частей к технике: ЧТЗ Т-170. Муфта сцепления
1
1
2
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
38
39
39
39
40
40
41
42
43
44
45
46
47
48
48
49
49
50
51
52
53
54
54
54
55
55
55
56
56
57
58
59
59
60
61
62
63
64
64
65
65
66
66
66
67
67
67
68
68
68
69
69
70
71
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18-14-133-СП | 1***П | Муфта включения | |
| 20-14-2-СП | 2***П | Муфта сцепления болотоходных тракторов | |
| 24-14-104-СП | 2***П | Рычаг | |
| 1 | 1***6 | Кольцо | |
| 2 | П***9 | Подшипник 180308У1С9 | |
| 2 | П***9 | Подшипник 180308УС9 | |
| 3 | 3***2 | Пружина | |
| 4 | 1***2 | Втулка | |
| 5 | 1***4 | Барабан зубчатый | |
| 6 | 5***2 | Пластина | |
| 7 | 3***0 | Шайба | |
| 8 | 7***2 | Гайка | |
| 9 | 1***7 | Сектор | |
| 10 | 1***0 | Диск ведомый | |
| 11 | 3***0 | Заклепка | |
| 12 | 1***1 | Венец диска | |
| 13 | 1***4 | Диск ведущий | |
| 14 | 1***П | Диск ведомый | |
| 15 | 1***8 | Муфта | |
| 16 | 7***2 | Прокладка | |
| 16 | 7***1 | Прокладка | |
| 17 | 4***2 | Кольцо | |
| 18 | 1***4 | Крышка | |
| 19 | 1***4 | Пластина | |
| 20 | 1***1 | Болт | |
| 21 | 5***9 | Подпятник | |
| 22 | 1***5 | Диск нажимной | |
| 23 | 1***П | Фланец | |
| 24 | 1***9 | Палец | |
| 25 | 1***9 | Ролик | |
| 26 | 1***2 | Рычаг | |
| 27 | 1***7 | Призма | |
| 28 | 1***0 | Гайка | |
| 29 | Г***9 | Гайка М12х1,25.6Н.6А.019 | |
| 30 | Ш***5 | Шплинт 3,2х25 | |
| 31 | 1***6 | Наконечник | |
| 32 | 2***3 | Рычаг | |
| 33 | 1***8 | Палец | |
| 34 | 3***4 | Пластина | |
| 35 | 5***5 | Ползун | |
| 36 | 1***0 | Палец | |
| 37 | 1***4 | Кольцо | |
| 38 | 5***5 | Кольцо | |
| 39 | Б***9 | Болт М10х25.58.019 | |
| 40 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 41 | 1***3 | Корпус подшипника | |
| 42 | 1***5 | Втулка | |
| 43 | 7***6 | Сальник | |
| 44 | 1***3 | Заглушка | |
| 45 | П***8 | Подшипник 118 | |
| 46 | 5***4 | Втулка | |
| 47 | 1***9 | Кольцо | |
| 48 | 7***0 | Прокладка | |
| 48 | 7***1 | Прокладка | |
| 49 | 3***9 | Штифт | |
| 50 | 1***4 | Крышка | |
| 51 | 3***1 | Пружина | |
| 52 | 3***0 | Пружина | |
| 53 | 1***8 | Стакан | |
| 54 | Б***9 | Болт М12х25-88.45.019 | |
| 55 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 56 | 1***2 | Пластина | |
| 57 | 7***2 | Кольцо | |
| 58 | Б***9 | Болт М12-6gх35.58.019 | |
| 59 | 1***5 | Крышка | |
| 60 | 1***3 | Пластина | |
| 61 | 1***7 | Палец | |
| 62 | 1***4 | Седло | |
| 63 | 1***1 | Вал карданный | |
| 64 | 7***1 | Кольцо | |
| 65 | 1***П | Тормозок | |
| 66 | 7***9 | Прокладка | |
| 66 | 7***1 | Прокладка | |
| 67 | 1***6 | Муфта | |
| 67 | 2***3 | Муфта | |
| 68 | 2***3 | Кольцо | |
| 69 | 3***5 | Пластина замковая | |
| 70 | 1***4 | Болт | |
| 71 | 7***2 | Кольцо | |
| 72 | 2***2 | Крышка | |
| 73 | 2***8 | Вал карданный | |
| 74 | 2***1 | Муфта | |
| 75 | 1***1 | Палец | |
| 76 | 1***П | Муфта сцепления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
