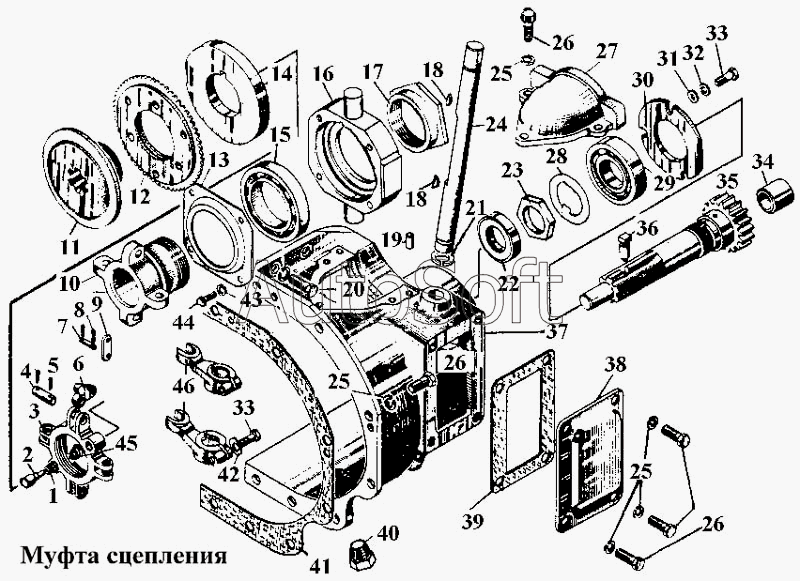

Каталог запасных частей к технике: ЧТЗ Т-170. Муфта сцепления
35
23
24
25
25
25
26
26
26
27
28
29
30
31
32
33
33
34
22
36
37
38
39
40
41
42
43
44
45
46
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17-73-112-03 СП | 1***П | Корпус | |
| 17-73-130СП | 1***П | Подшипник выжимной | |
| 7318СП | 7***П | Крестовина | |
| 7324СП | 7***П | Вал | |
| 1 | 3***4 | Пружина | |
| 2 | 7***6 | Защелка | |
| 3 | 1***7 | Крестовина | |
| 4 | 7***2 | Палец | |
| 5 | Ш***9 | Шплинт 2,5х16.019 | |
| 6 | 7***1 | Кулачок | |
| 7 | 7***4 | Палец | |
| 8 | Ш***9 | Шплинт 2х12.019 | |
| 9 | 7***3 | Серьга | |
| 10 | 1***4 | Муфта | |
| 11 | 7***6 | Диск неподвижный | |
| 12 | 7***П | Диск | |
| 13 | 1***3 | Крышка | |
| 14 | 7***9 | Диск нажимной | |
| 15 | П***1 | Подшипник 1000909-1 | |
| 16 | 1***2 | Обойма | |
| 17 | 1***5 | Тормозок | |
| 18 | Ш***5 | Шпонка 3х6,5 | |
| 19 | 7***6 | Штифт | |
| 20 | Б***9 | Болт М10х30.58.019 | |
| 21 | 7***6 | Кольцо | |
| 22 | 4***П | Сальник | |
| 23 | 7***5 | Гайка | |
| 24 | 1***5 | Ось | |
| 25 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 26 | Б***9 | Болт М10х22.58.019 | |
| 27 | 1***3 | Крышка | |
| 28 | 7***6 | Шайба | |
| 29 | П***К | Подшипник 208К | |
| 30 | 7***5 | Крышка | |
| 31 | 3***1 | Шайба | |
| 32 | Ш***9 | Шайба 8Т 65Г 09 | |
| 33 | Б***9 | Болт М8х25.88.35.019 | |
| 34 | 7***1 | Втулка | |
| 35 | 7***5 | Вал | |
| 36 | 7***5 | Палец стопорный | |
| 37 | 1***1 | Корпус | |
| 38 | 7***3 | Крышка люка | |
| 39 | 4***5 | Прокладка | |
| 40 | 3***9 | Пробка | |
| 41 | 4***4 | Прокладка | |
| 42 | 3***1 | Шайба стопорная | |
| 43 | Ш***9 | Шайба 6Т 65Г 09 | |
| 44 | Б***9 | Болт М6-6gх14.88.35.019 | |
| 45 | 5***6 | Кнопка | |
| 46 | 1***8 | Вилка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
