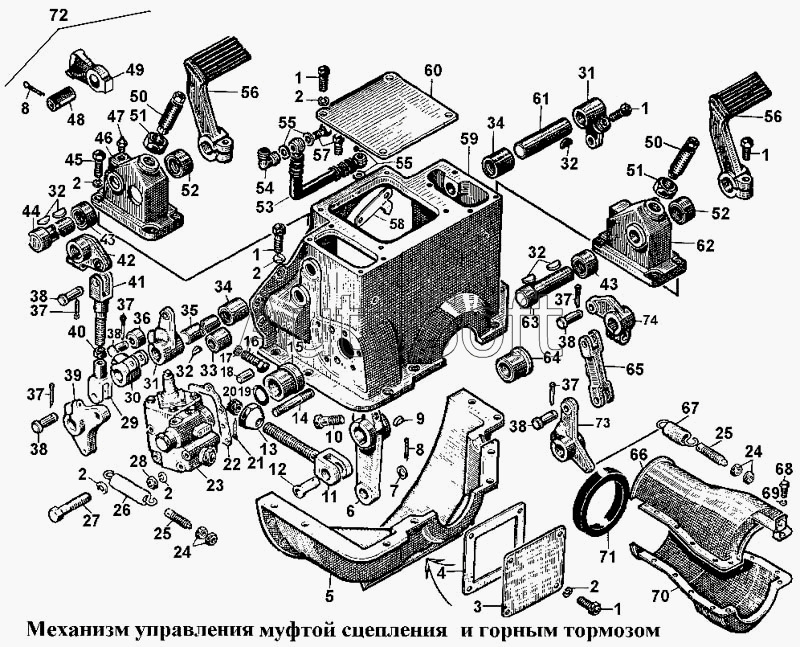

Каталог запасных частей к технике: ЧТЗ Т-170. Механизм управления муфтой сцепления и горным тормозом
1
1
1
1
1
2
2
2
2
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
25
25
26
27
28
29
29
30
31
31
32
32
32
32
33
34
34
35
36
37
37
37
37
37
38
38
38
38
39
40
41
41
42
43
43
44
45
46
47
48
49
50
50
51
51
52
52
53
54
55
55
56
56
57
58
59
60
61
61
62
63
63
64
65
66
67
68
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-15-102-СП | 5***П | Колонка | |
| 50-15-104-СП | 5***П | Колонка | |
| 50-15-105-СП | 5***П | Колонка | |
| 50-15-117-СП | 5***П | Кожух | |
| 50-15-119СП | 5***П | Кожух в сборе | |
| 50-15-121СП | 5***П | Кожух в сборе | |
| 1 | Б***9 | Болт М10х25.58.019 | |
| 2 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 3 | 1***4 | Крышка | |
| 4 | 4***3 | Прокладка | |
| 5 | 2***9 | Кожух | |
| 6 | 2***0 | Рычаг | |
| 7 | 3***1 | Шайба | |
| 8 | Ш***2 | Шплинт 4х32 | |
| 9 | 7***9 | Шпонка | |
| 10 | Б***9 | Болт М10х35.58.019 | |
| 11 | 5***6 | Тяга | |
| 12 | 7***1 | Ось | |
| 13 | 1***7 | Гайка | |
| 14 | 2***4 | Шпилька | |
| 15 | 5***2 | Втулка | |
| 16 | Б***9 | Болт М12х35.58.019 | |
| 17 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 18 | 3***3 | Штифт | |
| 18 | 7***1 | Штифт | |
| 19 | 7***4 | Кольцо | |
| 20 | 5***4 | Стопор | |
| 21 | Ш***0 | Шплинт 3,2х40 | |
| 22 | 7***8 | Прокладка | |
| 23 | 5***П | Сервомеханизм | |
| 24 | Г***9 | Гайка М8х1-6.019 | |
| 25 | 6***2 | Винт | |
| 26 | 7***7 | Пружина | |
| 27 | Б***9 | Болт М10х6gх130.58.019 | |
| 28 | Г***9 | Гайка М10-6.019 | |
| 29 | 1***1 | Вилка | |
| 29 | 2***9 | Вилка | |
| 30 | 2***9 | Рычаг | |
| 31 | 2***1 | Рычаг | |
| 32 | 3***8 | Шпонка | |
| 33 | 5***4 | Втулка | |
| 34 | 5***0 | Втулка | |
| 35 | 2***6 | Ось | |
| 36 | 2***1 | Ролик | |
| 37 | Ш***2 | Шплинт 3,2х22 | |
| 38 | 1***7 | Палец | |
| 39 | 5***3 | Рычаг | |
| 40 | 3***0 | Гайка | |
| 41 | 2***П | Тяга | |
| 41 | 5***П | Тяга | |
| 42 | 5***2 | Рычаг | |
| 43 | 5***2 | Втулка | |
| 44 | 5***8 | Ось | |
| 45 | Б***9 | Болт М10х30.58.019 | |
| 46 | 5***2 | Колонка | |
| 47 | М***6 | Масленка 1.3.Ц6 | |
| 48 | 7***9 | Ось | |
| 49 | 5***9 | Фиксатор | |
| 50 | 5***7 | Упор | |
| 51 | 3***6 | Гайка | |
| 52 | 5***3 | Втулка | |
| 53 | 2***П | Рукав | |
| 54 | 7***0 | Колено | |
| 55 | 4***2 | Кольцо | |
| 56 | 2***3 | Педаль | |
| 57 | 7***9 | Штуцер | |
| 58 | 2***1 | Стрелка | |
| 59 | 2***2 | Кожух | |
| 60 | 2***5 | Крышка | |
| 61 | 5***9 | Ось | |
| 61 | 5***4 | Ось | |
| 62 | 2***3 | Колонка | |
| 63 | 5***2 | Ось | |
| 63 | 5***5 | Ось | |
| 64 | 5***7 | Стакан | |
| 65 | 2***6 | Тяга | |
| 66 | 2***П | Кожух | |
| 67 | 7***9 | Пружина | |
| 68 | Б***9 | Болт М6х20.58.019 | |
| 69 | Ш***9 | Шайба 6Т 65Г 09 | |
| 70 | 2***9 | Кожух | |
| 71 | 4***5 | Кольцо | |
| 72 | 2***П | Механизм управления муфтой сцепления | |
| 73 | 2***1 | Рычаг | |
| 74 | 2***1 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
