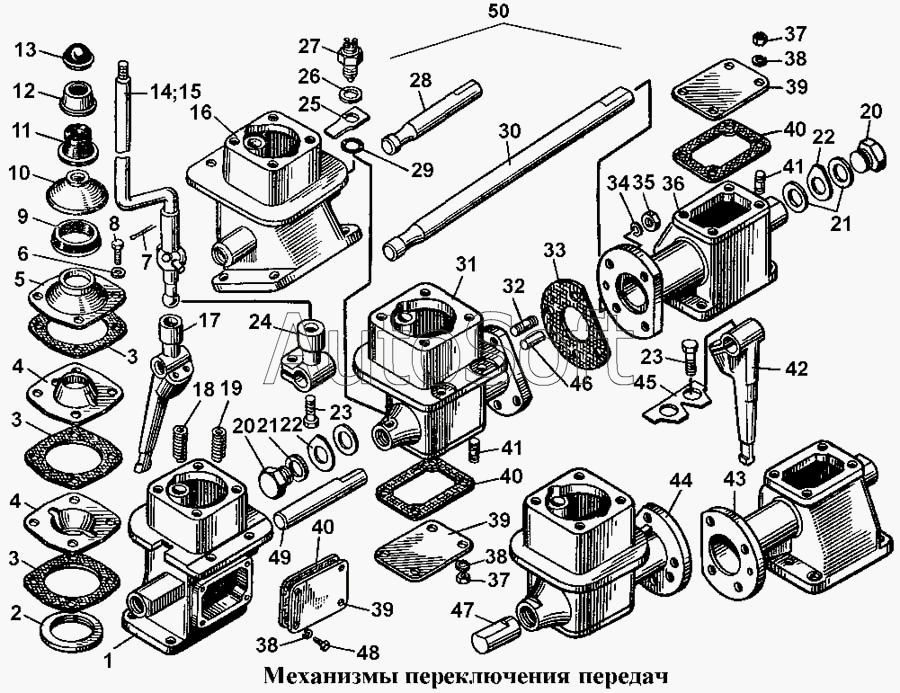

Каталог запасных частей к технике: ЧТЗ Т-170. Механизм переключения передач
40
40
40
28
29
30
31
32
33
33
34
35
36
37
37
38
38
38
39
39
39
27
41
41
42
43
44
45
46
47
48
49
50
50
50
50
13
1
2
3
3
3
3
4
4
5
6
7
9
10
11
12
14
15
16
17
18
19
20
20
21
21
22
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-12-129-СП | 2***П | Проставка | |
| 20-12-130-СП | 2***П | Проставка | |
| 1 | 1***0 | Проставка | |
| 2 | 1***0 | Кольцо | |
| 3 | 4***9 | Прокладка | |
| 3 | 4***1 | Прокладка | |
| 4 | 1***7 | Фланец шаровой | |
| 5 | 1***8 | Фланец шаровой | |
| 6 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 7 | Ш***2 | Шплинт 4х32 | |
| 9 | 4***0 | Кольцо | |
| 10 | 1***9 | Крышка | |
| 11 | 4***2 | Колпачок | |
| 12 | 1***1 | Крышка | |
| 13 | 1***П | Рукоятка | |
| 14 | 1***П | Рычаг | |
| 15 | 1***П | Рычаг | |
| 16 | 1***1 | Проставка | |
| 17 | 1***0 | Рычаг | |
| 18 | 3***5 | Пружина | |
| 19 | 3***1 | Пружина | |
| 20 | 7***4 | Пробка | |
| 21 | 4***8 | Прокладка | |
| 22 | 3***8 | Шайба | |
| 23 | 7***6 | Болт | |
| 24 | 2***1 | Хвостовик | |
| 25 | 1***1 | Пластина | |
| 26 | 2***0 | Прокладка | |
| 27 | В***3 | Выключатель ВК-403 | |
| 28 | 1***2 | Валик | |
| 29 | К***2 | Кольцо 014-018-25-2-2 | |
| 30 | 2***2 | Валик | |
| 31 | 2***0 | Проставка передняя правая | |
| 32 | 2***0 | Шпилька | |
| 33 | 7***4 | Прокладка | |
| 33 | 7***1 | Прокладка | |
| 34 | Ш***9 | Шайба 16 ОТ 65Г 09 | |
| 35 | 3***6 | Гайка | |
| 36 | 2***5 | Проставка задняя правая | |
| 37 | Г***9 | Гайка М8х1.6.019 | |
| 38 | Ш***9 | Шайба 8Т 65Г 09 | |
| 39 | 1***6 | Крышка | |
| 40 | 7***1 | Прокладка | |
| 41 | Ш***8 | Шпилька М8 | |
| 42 | 2***0 | Рычаг | |
| 43 | 2***6 | Проставка задняя левая | |
| 44 | 2***4 | Проставка передняя левая | |
| 45 | 7***2 | Пластина стопорная | |
| 46 | 3***9 | Штифт | |
| 47 | 2***9 | Валик | |
| 48 | Б***9 | Болт М8х16.58.019 | |
| 49 | 1***3 | Валик | |
| 50 | 1***П | Механизм переключения передач | |
| 50 | 1***П | Механизм переключения диапазонов и направления движения | |
| 50 | 2***П | Механизм переключения передач | |
| 50 | 2***П | Механизм переключения диапазонов и направления |
