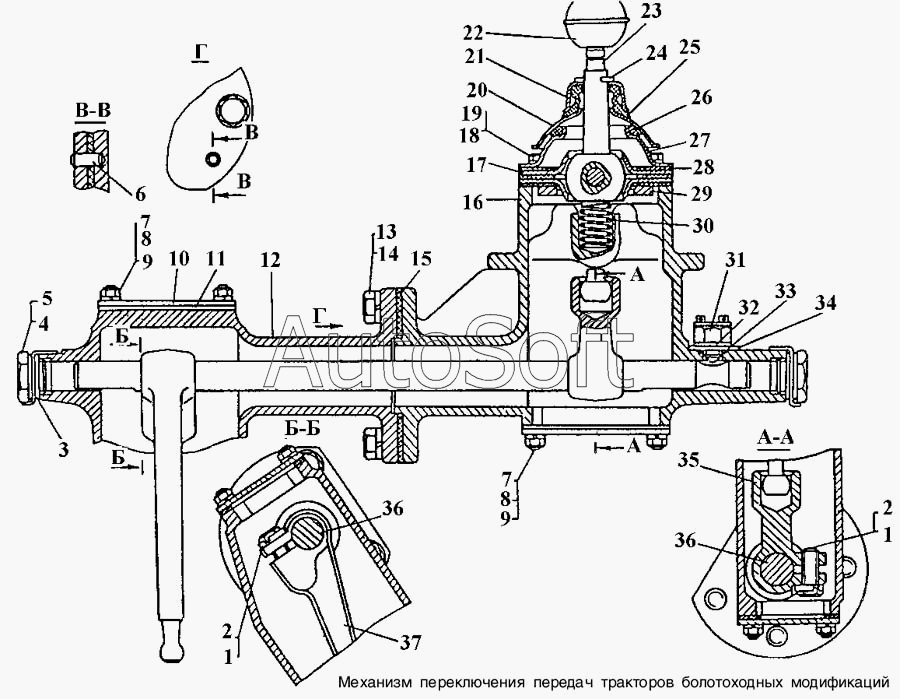

Каталог запасных частей к технике: ЧТЗ Т-170. Механизм переключения передач тракторов болотоходных модификаций
24
12
12
13
14
15
16
16
17
18
19
20
21
22
23
23
11
25
26
27
28
29
30
31
32
33
34
35
36
36
37
1
1
2
2
3
4
5
6
7
7
8
8
9
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16354 | 1***4 | Шестерня коническая | |
| 20-12-1 30 СП | 2***П | Проставка в сборе левая | |
| 20-12-129 СП | 2***П | Проставка в сборе правая | |
| 20-12-131 СП | 2***П | Механизм переключения левый | |
| 20-12-132 СП | 2***П | Механизм переключенияправый | |
| 20-12-9СП | 2***П | Коробка передач. Коробка передач болотоходных тракторов Т-170МБ.01, Т-170МБ.41 | |
| 40-12-1 СП | 4***П | Коробка передач бо-лотоходных тракторов, комплект для запасных частей | |
| 50-12-12СП | 5***П | Коробка передач, комплект | |
| 50-12-15СП | 5***П | Коробка передач тракторов Т-170М1.03-51 | |
| 50-12-16СП | 5***П | Коробка передач тракторов Т-170М.03-51 и Т-170М.03-52 , комплект для запасных частей | |
| 50-12-8СП | 5***П | Коробка передач | |
| 50-12-8СП | 5***П | Коробка передач | |
| 50-60-200СП | 5***П | Насос | |
| 50-60-218СП | 5***П | Крышка | |
| 700-40-3788-1 | 7***1 | Прокладка | |
| 700-40-6769 | 7***9 | Прокладка | |
| Болт М10х25.58.019 | Б***9 | Болт М10х25.58.019 | |
| БолтМ10х30.58.019 | Б***9 | БолтМ10х30.58.019 | |
| Кольцо 14-018-25-2-2 | К***2 | Кольцо 14-018-25-2-2 | |
| Шайба 10 ОТ 65Г 09 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 1 | 7***2 | Пластина стопорная | |
| 2 | 7***6 | Болт | |
| 3 | 4***8 | Прокладка | |
| 4 | 7***4 | Пробка | |
| 5 | 3***8 | Шайба | |
| 6 | 3***9 | Штифт | |
| 7 | Г***9 | Гайка М8х1.6.019 | |
| 8 | Ш***9 | Шайба 8Т 65Г 09 | |
| 9 | Ш***6 | Шпилька 2М8х1,25х18.66.016 | |
| 10 | 1***6 | Крышка | |
| 11 | 7***1 | Прокладка | |
| 12 | 2***5 | Проставка задняя правая | |
| 12 | 2***6 | Проставка задняя левая | |
| 13 | 2***1 | Болт | |
| 14 | Ш***9 | Шайба 160Т65Г 09 | |
| 15 | 7***4 | Прокладка | |
| 16 | 2***0 | Проставка передняя правая | |
| 16 | 2***4 | Проставка передняя левая | |
| 17 | 1***7 | Фланец шаровой | |
| 18 | Б***9 | Болт М10х30.58.019 | |
| 19 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 20 | 1***9 | Крышка | |
| 21 | 1***1 | Крышка | |
| 22 | 1***П | Рукоятка в сборе | |
| 23 | 1***П | Рычаг правый | |
| 23 | 1***П | Рычаг левый | |
| 24 | Ш***2 | Шплинт 4х32 | |
| 25 | 4***2 | Колпачок | |
| 26 | 4***2 | Кольцо | |
| 27 | 1***8 | Фланец шаровой | |
| 28 | 4***1 | Прокладка | |
| 29 | 1***0 | Кольцо | |
| 30 | 3***5 | Пружина | |
| 31 | В***0 | Выключатель ВК-418 3716000 | |
| 32 | 2***0 | Прокладка | |
| 33 | К***2 | Кольцо 014-018-25-2-2 | |
| 34 | 1***1 | Пластина | |
| 35 | 2***1 | Хвостовик | |
| 36 | 2***9 | Валик | |
| 36 | 2***2 | Валик | |
| 37 | 2***0 | Рычаг |
