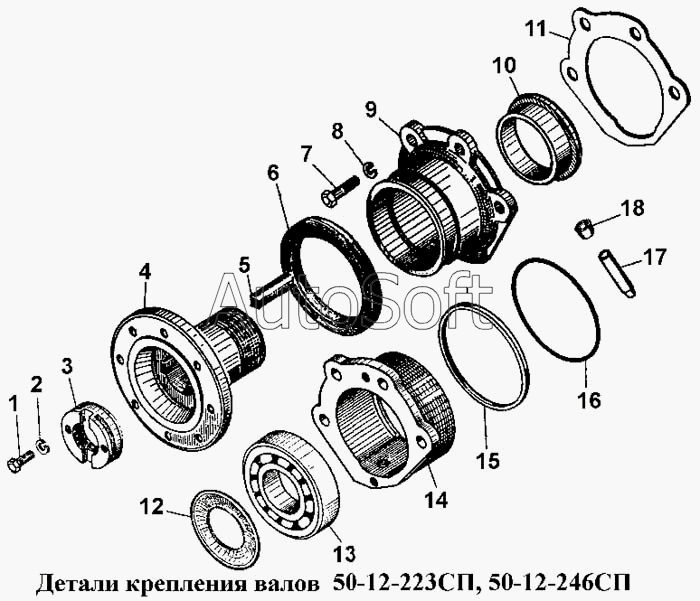

Каталог запасных частей к технике: ЧТЗ Т-170. Детали крепления валов 50-12-223СП, 50-12-246СП
10
18
17
16
15
14
14
13
12
11
11
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18-12-150-СП | 1***П | Крышка в сборе | |
| 1 | Б***9 | Болт М8х16.58.019 | |
| 2 | Ш***9 | Шайба 8Т 65Г 09 | |
| 3 | 3***0 | Гайка | |
| 4 | 1***1 | Фланец | |
| 5 | 7***0 | Шпонка | |
| 6 | 4***5 | Кольцо | |
| 7 | Б***9 | Болт М12х55.58.019 | |
| 8 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 9 | 1***3 | Крышка | |
| 10 | 1***1 | Втулка | |
| 11 | 7***4 | Прокладка | |
| 11 | 7***1 | Прокладка | |
| 12 | 1***9 | Маслоотражатель | |
| 13 | П***А | Подшипник 312А | |
| 14 | 1***7 | Корпус подшипника | |
| 14 | 1***1 | Корпус подшипника | |
| 15 | 1***6 | Кольцо | |
| 16 | 4***1 | Кольцо | |
| 17 | 1***4 | Стопор | |
| 18 | 1***3 | Заглушка |
