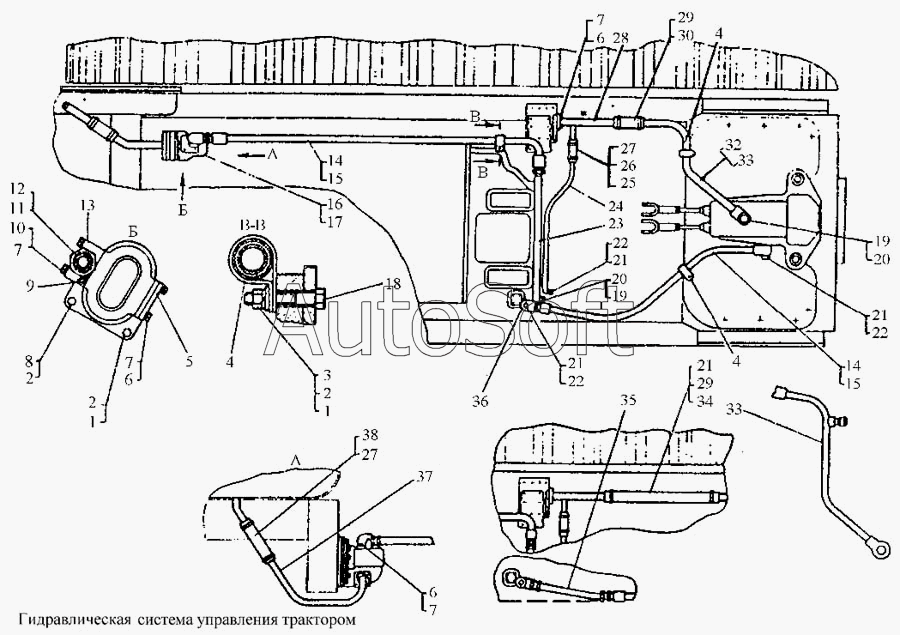

Каталог запасных частей к технике: ЧТЗ Т-170. Гидравлическая система управления трактором
28
18
19
19
20
20
21
21
21
21
22
22
22
23
24
25
26
27
27
17
29
29
30
32
33
33
34
35
36
37
38
7
7
7
7
1
1
2
2
2
3
4
4
4
5
6
6
6
8
9
10
11
12
13
14
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-56-16-01СП | 5***П | Гидравлическая система управления тракторами болотоходных моделей | |
| 50-56-16-02СП | 5***П | Гидравлическая система управления трактором погрузчиком | |
| 50-56-16СП | 5***П | Гидравлическая система управления трактором | |
| 1 | Г***9 | Гайка М10.6.019 | |
| 2 | Ш***9 | Шайба10 ОТ 65Г 09 | |
| 3 | 3***7 | Шайба | |
| 4 | 2***5 | Хомут | |
| 4 | Х***Г | Хомут червячный SGТ 32-50/9 Норма ФРГ | |
| 5 | 7***0 | Прокладка | |
| 6 | Б***9 | Болт М8х25.88.019 | |
| 7 | Ш***9 | Шайба 8Т 65Г 09 | |
| 8 | Б***9 | Болт М10х45.58.019 | |
| 9 | 7***5 | Кольцо | |
| 10 | 7***6 | Болт | |
| 11 | 7***4 | Штуцер | |
| 12 | 7***5 | Кольцо | |
| 13 | 2***4 | Муфта угловая | |
| 14 | 5***П | Рукав 16 | |
| 15 | 5***П | Рукав 16 для тропиков | |
| 16 | Н***Л | Насос НШ32У-3Л | |
| 17 | Н***Л | Насос НШ 32У-2Л | |
| 18 | 7***1 | Болт | |
| 19 | 2***4 | Кольцо | |
| 20 | 7***5 | Штуцер | |
| 21 | 4***0 | Кольцо | |
| 22 | 7***6 | Болт полый | |
| 23 | 5***П | Труба | |
| 24 | 5***П | Труба | |
| 25 | 7***П | Хомут | |
| 26 | 7***2 | Рукав | |
| 27 | Х***Г | Хомут червячный SGТ 25-40/9 Норма ФРГ | |
| 28 | 5***П | Труба | |
| 29 | 7***П | Хомут | |
| 30 | 7***2 | Рукав | |
| 32 | 5***П | Труба | |
| 33 | 5***П | Труба | |
| 34 | 7***7 | Рукав | |
| 35 | 4***П | Труба | |
| 36 | 5***П | Угольник | |
| 37 | 5***П | Труба | |
| 38 | 7***4 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
