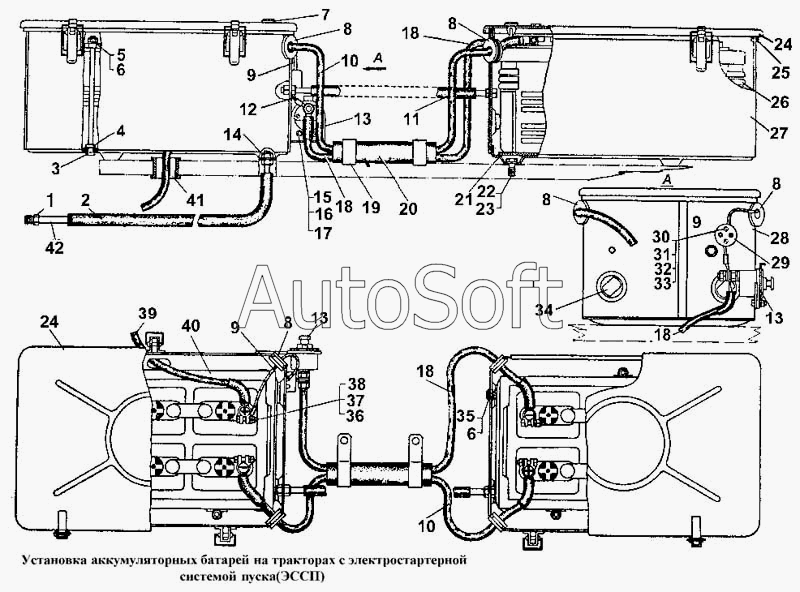

Каталог запасных частей к технике: ЧТЗ Т-170. Установка аккумуляторных батарей на тракторах с электростартерной системой пуска (ЭССП)
33
24
24
24
25
26
26
27
28
29
29
30
31
32
23
34
35
36
37
38
39
40
40
41
42
13
13
13
2
3
4
5
6
6
6
7
8
8
8
8
8
8
8
8
8
9
9
9
9
9
10
10
10
11
12
1
13
14
15
16
17
18
18
18
18
18
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Ниппель | |
| 2 | 7***1 | Шланг | |
| 3 | 5***2 | Стяжка | |
| 4 | 4***8 | Кольцо | |
| 5 | Г***9 | Гайка М10.6.019 | |
| 6 | 3***1 | Шайба | |
| 7 | 7***5 | Пистон | |
| 8 | 7***9 | Втулка | |
| 9 | 5***П | Провод 77 | |
| 10 | 5***П | Провод 19 | |
| 11 | 7***1 | Шланг | |
| 12 | 2***П | Провод | |
| 13 | В***Т | Выключатель массы ВК-318Б-Т | |
| 13 | В***У | Выключатель массы ВК-318Б-У | |
| 14 | 3***0 | Гайка | |
| 15 | Б***9 | Болт М6х16.58.019 | |
| 16 | Г***9 | Гайка М6.6.019 | |
| 17 | Ш***9 | Шайба 6Т 65Г 09 | |
| 18 | 5***П | Провод 153 | |
| 19 | 7***5 | Скоба | |
| 20 | Т***4 | Трубка III ТВ-40-230-14 | |
| 21 | 7***3 | Прокладка | |
| 22 | Б***9 | Болт М12х30.58.019 | |
| 23 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 24 | 5***П | Крышка | |
| 25 | 7***5 | Уплотнение | |
| 26 | Б***С | Батарея аккумуляторная 6СТ-182ЭМС | |
| 26 | Б***Т | Батарея аккумуляторная 6СТ-182ЭМСТ | |
| 27 | 5***П | Контейнер | |
| 28 | 5***П | Контейнер | |
| 29 | Ш***Т | Штепсельная розетка 47К-Т | |
| 29 | Ш***Э | Штепсельная розетка 47К-Э | |
| 30 | 3***1 | Шайба | |
| 31 | Ш***6 | Шайба 3Т 65Г 06 | |
| 32 | Г***9 | Гайка М3.6.019 | |
| 33 | В***9 | Винт В.2М3-6gх25.58.019 | |
| 34 | 7***7 | Амортизатор | |
| 35 | 7***0 | Пистон | |
| 36 | 2***8 | Болт | |
| 37 | Г***9 | Гайка М8.6.019 | |
| 38 | Ш***9 | Шайба 8Т 65Г 09 | |
| 39 | 5***П | Провод 22 | |
| 40 | 5***П | Рамка | |
| 40 | 5***П | Установка аккумуляторных батарей | |
| 41 | 7***0 | Кольцо | |
| 42 | 5***6 | Трубка |
