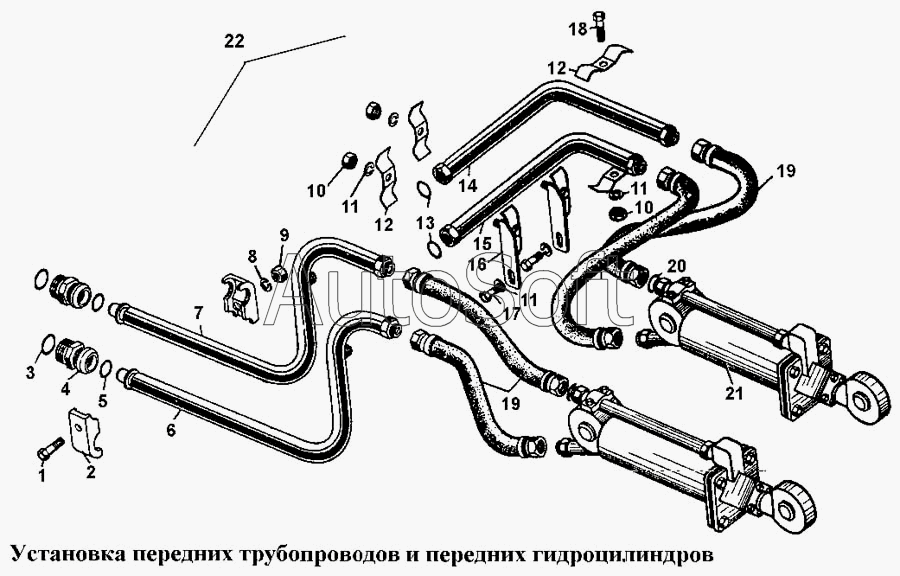

Каталог запасных частей к технике: ЧТЗ Т-170. Установка передних трубопроводов и передних гидроцилиндров
12
12
22
22
21
20
19
19
19
19
19
18
17
16
15
15
14
13
11
11
11
10
10
9
8
7
7
6
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-26-14СП | 4***П | Установка передних трубопроводов болотоходных тракторов | |
| 48-26-28СП | 4***П | Установка передних гидроцилиндров болотоходных тракторов | |
| 1 | 2***7 | Болт | |
| 2 | 1***1 | Планка | |
| 2 | 1***2 | Планка для тропиков | |
| 3 | 4***4 | Кольцо | |
| 4 | 1***1 | Штуцер | |
| 5 | 4***6 | Кольцо | |
| 6 | 4***П | Труба | |
| 6 | 5***П | Труба | |
| 7 | 4***П | Труба | |
| 7 | 5***П | Труба | |
| 8 | Ш***9 | Шайба 16 ОТ 65Г 09 | |
| 9 | 3***6 | Гайка | |
| 10 | 3***1 | Гайка | |
| 11 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 12 | 5***0 | Прижим | |
| 13 | 2***3 | Кольцо | |
| 14 | 4***П | Труба | |
| 15 | 4***П | Труба | |
| 15 | 5***П | Труба | |
| 16 | 5***П | Кронштейн | |
| 17 | Б***9 | Болт М12х25.58.019 | |
| 18 | Б***9 | Болт М12х45.58.019 | |
| 19 | Н***0 | Рукав высокого давления II-16 армированный | |
| 19 | Н***1 | Рукав высокого давления II-16 армированный | |
| 19 | Н***0 | Рукав высокого давления II -16 армированный | |
| 19 | Н***1 | Рукав высокого давления II -16 армированный | |
| 20 | 4***1 | Кольцо | |
| 21 | 1***П | Гидроцилиндр | |
| 22 | 1***П | Установка передних гидроцилиндров | |
| 22 | 5***П | Установка передних трубопроводов |
