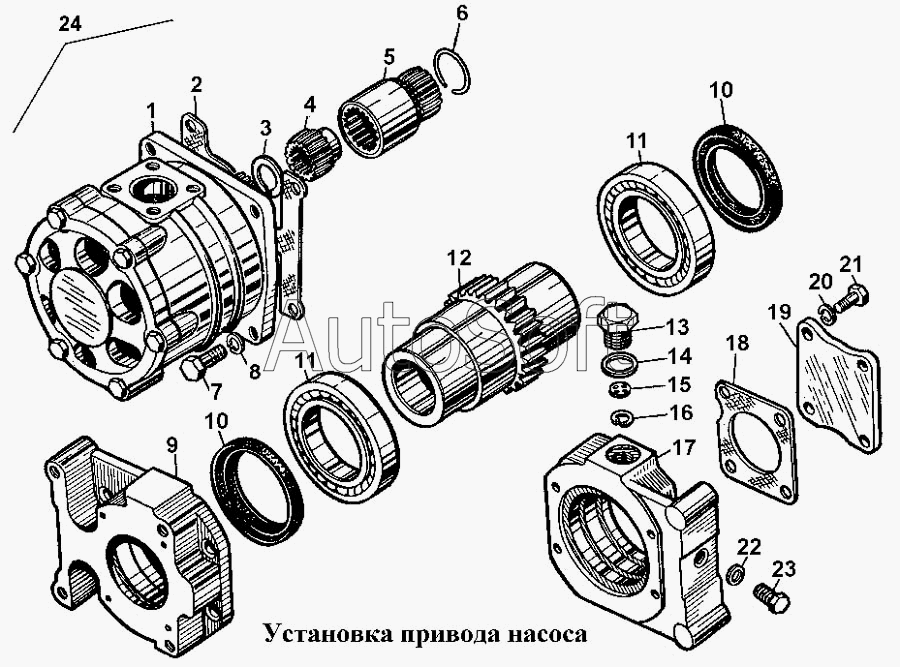

Каталог запасных частей к технике: ЧТЗ Т-170. Установка привода насоса
1
1
2
3
4
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18-26-286-СП | 1***П | Сапун | |
| 1 | Н***Л | Насос НШ 100А-ЗЛ | |
| 1 | Н***Т | Насос НШ 100А-ЗЛТ | |
| 2 | 7***8 | Прокладка | |
| 3 | 7***4 | Кольцо | |
| 4 | 1***3 | Муфта | |
| 4 | 5***7 | Муфта | |
| 5 | 1***7 | Муфта | |
| 6 | 7***6 | Кольцо | |
| 7 | 2***6 | Болт | |
| 8 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 9 | 1***2 | Фланец | |
| 10 | М***2 | Манжета 2.2-90х120-2 | |
| 11 | П***8 | Подшипник 118 | |
| 12 | 5***4 | Вал | |
| 12 | 5***4 | Вал | |
| 13 | 1***1 | Корпус сапуна | |
| 14 | 7***7 | Прокладка | |
| 15 | 1***2 | Шайба | |
| 16 | 2***6 | Кольцо пружинное | |
| 17 | 1***1 | Фланец | |
| 18 | 7***1 | Прокладка | |
| 19 | 5***2 | Крышка | |
| 20 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 21 | Б***9 | Болт М10х25.58.019 | |
| 22 | 7***7 | Прокладка | |
| 23 | 3***1 | Пробка | |
| 24 | 5***П | Установка привода насоса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
