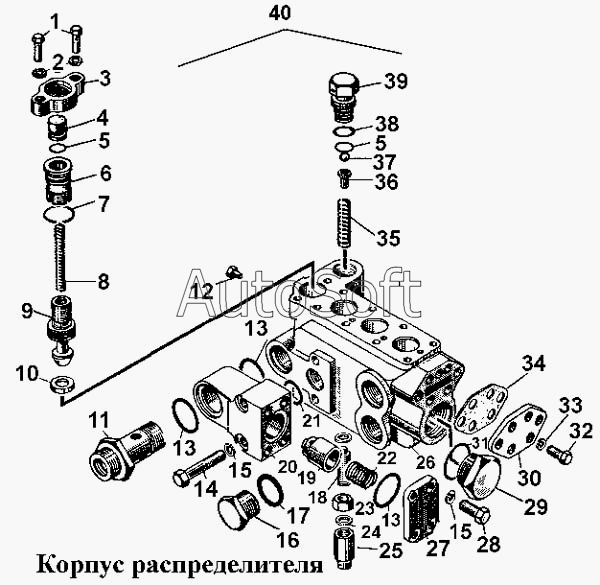

Каталог запасных частей к технике: ЧТЗ Т-170. Корпус распределителя
25
29
29
28
28
27
27
26
26
25
30
24
23
23
22
22
21
20
20
35
40
40
39
39
38
37
36
36
19
35
34
34
33
33
32
31
30
4
10
9
9
8
8
7
6
6
5
5
10
3
3
2
2
1
15
15
19
18
18
17
17
16
16
15
14
14
13
13
13
13
12
12
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-26-732СП | 5***П | Клапан перепускной | |
| 50-26-733СП | 5***П | Клапан обратный | |
| Р150-007 | Р***7 | Клапан перепускной | |
| Р150-009-Т | Р***Т | Клапан обратный | |
| 1 | Б***9 | Болт М10-6gх35.58.019 | |
| 2 | Ш***5 | Шайба 10 65Г 05 | |
| 2 | Ш***9 | Шайба 10ОТ 65Г 09 | |
| 3 | 5***1 | Фланец | |
| 3 | Р***1 | Фланец | |
| 4 | Р***4 | Пята | |
| 5 | К***2 | Кольцо 018-022-25-2-2 | |
| 6 | 5***9 | Направляющая клапана | |
| 6 | Р***3 | Направляющая клапана | |
| 7 | Р***1 | Кольцо 1-32х0-2 | |
| 8 | 7***0 | Пружина | |
| 8 | Р***2 | Пружина | |
| 9 | 5***7 | Клапан перепускной | |
| 9 | Р***1 | Клапан перепускной | |
| 10 | 5***8 | Седло клапана | |
| 10 | Р***0 | Седло клапана | |
| 11 | 7***2 | Штуцер | |
| 11 | Р***6 | Штуцер | |
| 12 | 3***5 | Пробка | |
| 12 | Р***3 | Пробка 1/8 А12.016 | |
| 13 | 7***3 | Кольцо | |
| 13 | К***2 | Кольцо 040-046-36-2-2 | |
| 14 | 7***1 | Болт | |
| 14 | Б***9 | Болт М12-6gх70.58.019 | |
| 15 | Ш***5 | Шайба 12 65Г 05 | |
| 15 | Ш***9 | Шайба 12ОТ 65Г 09 | |
| 16 | 7***2 | Пробка | |
| 16 | Р***5 | Пробка | |
| 17 | 4***4 | Кольцо | |
| 17 | Р***0 | Кольцо У-032 | |
| 18 | 7***1 | Винт | |
| 18 | Р***9 | Винт | |
| 19 | 5***1 | Клапан обратный | |
| 19 | Р***1 | Клапан обратный | |
| 20 | 5***0 | Корпус клапана | |
| 20 | Р***Т | Корпус клапана | |
| 21 | К***2 | Кольцо Н1-35х28-2 | |
| 22 | 7***6 | Пружина | |
| 22 | Р***2 | Пружина | |
| 23 | 7***1 | Гайка | |
| 23 | Р***Б | Гайка | |
| 24 | К***2 | Кольцо 018-022-25-2-2 | |
| 25 | 5***3 | Колпачок | |
| 25 | Р***6 | Колпачок | |
| 26 | 5***6 | Корпус гидрораспределителя | |
| 26 | Р***2 | Корпус распределителя | |
| 27 | 5***2 | Крышка | |
| 27 | Р***5 | Крышка | |
| 28 | Б***9 | Болт М12-6gх30.88.35.019 | |
| 28 | Б***9 | Болт М12-6gх40.58.019 | |
| 29 | 7***8 | Пробка | |
| 29 | Р***6 | Пробка | |
| 30 | 5***6 | Крышка | |
| 30 | Р***2 | Крышка | |
| 31 | Р***0 | Кольцо У-032 | |
| 32 | Б***9 | Болт М8-6gх16.58.019 | |
| 33 | Ш***5 | Шайба 8 65Г 05 | |
| 33 | Ш***9 | Шайба 8 65Г 09 | |
| 34 | 7***4 | Прокладка | |
| 34 | Р***3 | Прокладка | |
| 35 | 7***3 | Пружина | |
| 35 | Р***8 | Пружина | |
| 36 | 5***9 | Направляющая клапана | |
| 36 | Р***9 | Направляющая | |
| 37 | Ш***0 | Шарик Б 9,525-100 | |
| 38 | К***2 | Кольцо 022-028-36-2-2 | |
| 39 | 5***0 | Седло клапана | |
| 39 | Р***3 | Седло клапана | |
| 40 | 5***П | Корпус гидрораспределителя в сборе | |
| 40 | Р***4 | Корпус распределителя |
