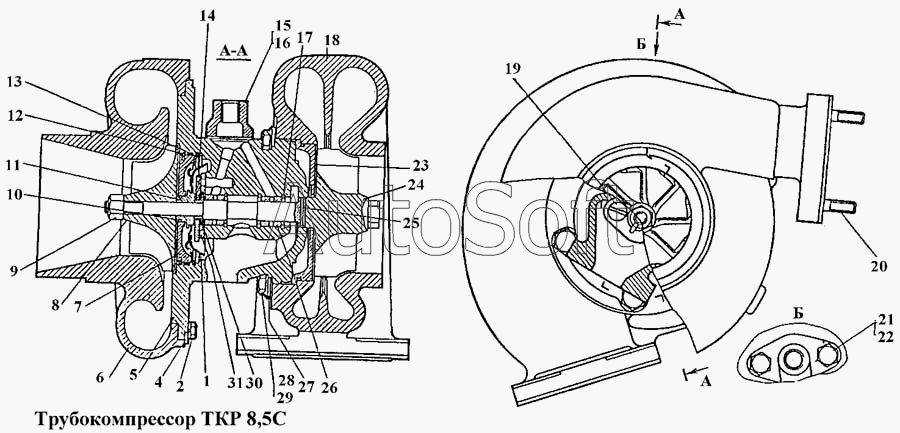

Каталог запасных частей к технике: ЧТЗ Т-170. Турбокомпрессор ТКР 8,5 С
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
15
14
13
12
11
10
9
8
7
6
5
4
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-54-1 СП | 5***П | Турбокомпрессор ТКР8,5С | |
| 1 | 5***П | Щиток | |
| 2 | Б***9 | Болт М6х14.88.35.019 | |
| 4 | 7***6 | Шайба | |
| 5 | 5***3 | Корпус подшипников | |
| 6 | 5***9 | Корпус компрессора | |
| 7 | 5***5 | Диск | |
| 8 | 5***7 | Колесо компрессора | |
| 9 | 7***5 | Гайка | |
| 10 | 5***0 | Кольцо | |
| 11 | 5***5 | Кольцо | |
| 12 | 5***8 | Кольцо | |
| 13 | 7***5 | Кольцо | |
| 14 | 5***9 | Подшипник упорный | |
| 15 | 5***8 | Фланец | |
| 16 | 7***0 | Прокладка | |
| 17 | 7***3 | Кольцо | |
| 18 | 5***1 | Корпус турбины | |
| 19 | В***9 | Винт В.М6-8gх16.58.019 | |
| 20 | Ш***9 | Шпилька 2М8х22/66/029 | |
| 21 | Б***9 | Болт М8х20.58.019 | |
| 22 | Ш***9 | Шайба 8Т 65Г 09 | |
| 23 | 5***4 | Экран | |
| 24 | 5***П | Вал в сборе с колесом турбины | |
| 25 | 5***1 | Кольцо | |
| 26 | 5***8 | Подшипник | |
| 27 | 5***0 | Планка | |
| 28 | 7***3 | Пластина стопорная | |
| 29 | Б***9 | Болт М8-6gх12.88.35.089 | |
| 30 | 5***9 | Кольцо | |
| 31 | 5***2 | Планка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
