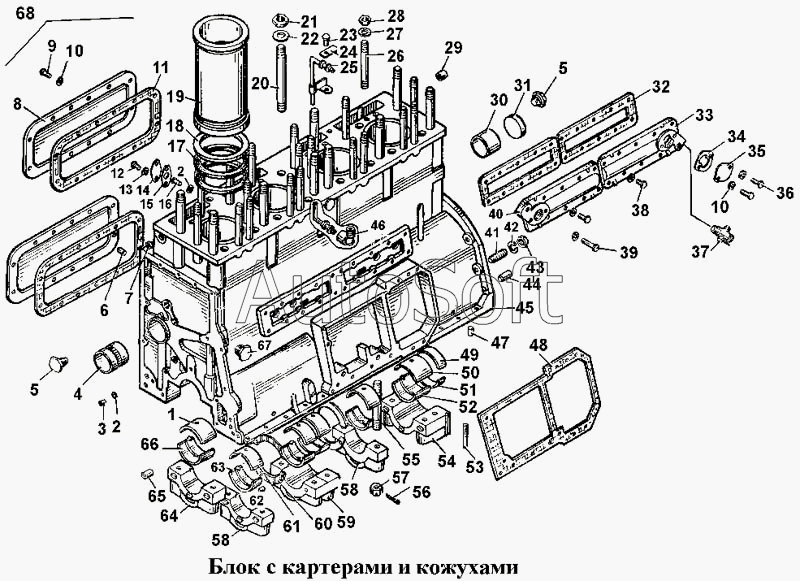

Каталог запасных частей к технике: ЧТЗ Т-170. Блок с картерами и кожухами
45
51
51
50
50
49
49
48
47
47
46
52
44
43
42
41
40
39
38
37
36
61
68
67
66
66
65
64
63
63
62
61
35
60
59
58
58
57
56
55
54
53
52
5
5
15
14
13
12
11
10
10
9
8
7
6
16
4
4
3
2
2
1
1
24
34
33
32
31
30
29
28
27
26
25
23
22
21
20
19
19
18
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-01-110-01СП | 5***П | Блок с гильзами | |
| 67209 | 6***9 | Трубка | |
| А23.01-103-160сбН1 | А***1 | Комплект коренных вкладышей 1-го нормального размера | |
| А23.01-103-160сбН2 | А***2 | Комплект коренных вкладышей 2-го нормального размера | |
| 1 | А***А | Вкладыш коренного подшипника верхний | |
| 1 | А***1 | Вкладыш коренного подшипника верхний | |
| 2 | 4***8 | Кольцо | |
| 3 | 1***4 | Трубка | |
| 4 | А***А | Втулка распределительного вала | |
| 4 | А***1 | Втулка распределительного вала | |
| 5 | 7***5 | Пробка | |
| 6 | 3***1 | Штифт цилиндрический | |
| 7 | 2***0 | Заглушка | |
| 8 | 1***7 | Крышка | |
| 9 | Б***9 | Болт М10х22.58.019 | |
| 10 | Ш***9 | Шайба 10ОТ 65Г 09 | |
| 11 | 4***9 | Прокладка | |
| 12 | Б***9 | Болт М8х20.58.019 | |
| 13 | Ш***9 | Шайба 8Т 65Г 09 | |
| 14 | 7***4 | Фланец | |
| 15 | 4***4 | Прокладка | |
| 16 | 6***9 | Трубка | |
| 17 | 4***0 | Кольцо | |
| 17 | 7***4 | Кольцо | |
| 18 | 4***1 | Прокладка | |
| 19 | 0***1 | Гильза цилиндра | |
| 19 | 5***2 | Гильза | |
| 20 | 1***4 | Шпилька | |
| 21 | 3***1 | Гайка | |
| 22 | 3***0 | Шайба | |
| 23 | Б***9 | Болт М6х16.58.019 | |
| 24 | 7***8 | Пластина стопорная | |
| 25 | 1***П | Трубка | |
| 26 | 2***1 | Шпилька | |
| 27 | 3***8 | Шайба | |
| 28 | 3***2 | Гайка | |
| 29 | 4***П | Сальник | |
| 30 | А***А | Втулка распределительного вала | |
| 31 | 1***3 | Заглушка | |
| 32 | 7***6 | Прокладка | |
| 33 | 1***2 | Крышка задняя | |
| 34 | 4***2 | Прокладка | |
| 35 | 1***9 | Крышка | |
| 36 | Б***9 | Болт М10х20.58.019 | |
| 37 | 4***5 | Кран ПС7-2 | |
| 38 | Б***9 | Болт М10х25.58.019 | |
| 39 | Б***9 | Болт М10х40.58.019 | |
| 40 | 1***1 | Крышка | |
| 41 | 2***6 | Шпилька | |
| 42 | Ш***9 | Шайба 20ОТ 65Г 09 | |
| 43 | 3***4 | Гайка | |
| 44 | 7***0 | Штифт | |
| 45 | 5***8 | Блок | |
| 46 | 4***1 | Колено | |
| 47 | 3***3 | Штифт цилиндрический | |
| 47 | 7***2 | Штифт | |
| 48 | 7***5 | Прокладка | |
| 49 | А***А | Вкладыш коренного подшипника верхний | |
| 49 | А***1 | Вкладыш коренного подшипника верхний | |
| 50 | А***А | Вкладыш коренного подшипника верхний | |
| 50 | А***1 | Вкладыш коренного подшипника верхний | |
| 51 | А***А | Вкладыш коренного подшипника нижний | |
| 51 | А***1 | Вкладыш коренного подшипника нижний | |
| 52 | А***А | Вкладыш коренного подшипника нижний | |
| 52 | А***1 | Вкладыш коренного подшипника нижний | |
| 53 | 4***9 | Прокладка | |
| 54 | 1***9 | Крышка заднего подшипника | |
| 55 | 1***3 | Шпилька | |
| 56 | Ш***0 | Шплинт 4х40 | |
| 57 | 3***0 | Гайка | |
| 58 | 1***2 | Крышка промежуточного подшипника | |
| 59 | 2***1 | Крышка среднего подшипника | |
| 60 | А***А | Полукольцо упорное | |
| 61 | А***А | Вкладыш коренного подшипника верхний | |
| 61 | А***1 | Вкладыш коренного подшипника верхний | |
| 62 | 7***5 | Штифт | |
| 63 | А***А | Вкладыш коренного подшипника нижний | |
| 63 | А***1 | Вкладыш коренного подшипника нижний | |
| 64 | 1***1 | Крышка переднего подшипника | |
| 65 | 3***2 | Штифт цилиндрический | |
| 66 | А***А | Вкладыш коренного подшипника нижний | |
| 66 | А***1 | Вкладыш коренного подшипника нижний | |
| 67 | 3***9 | Пробка | |
| 68 | 5***П | Блок с гильзами |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
