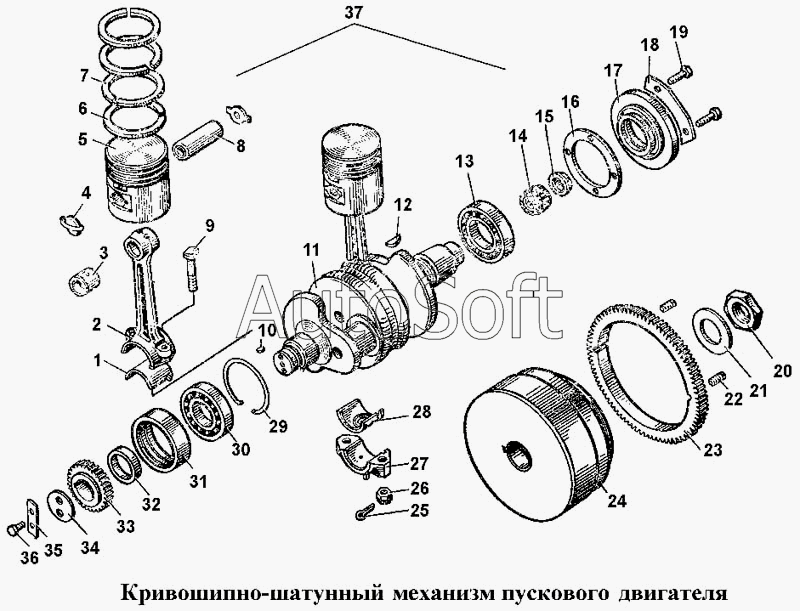

Каталог запасных частей к технике: ЧТЗ Т-170. Кривошипно-шатунный механизм пускового двигателя
27
17
18
19
20
21
22
22
23
24
25
26
16
28
29
30
31
32
33
34
35
36
37
37
6
1
2
2
2
3
4
5
7
8
9
10
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 03712СП | 0***П | Комплект поршневых колец нормального размера | |
| 17-03-103СП | 1***П | Маховик | |
| 17-03-104СП | 1***П | Поршень с шатуном | |
| 17-03-105СП | 1***П | Вал коленчатый | |
| 17-03-111СП | 1***П | Болт с гайкой | |
| 1 | А***3 | Вкладыш | |
| 2 | 0***П | Шатун | |
| 2 | 0***П | Шатун | |
| 2 | 3***4 | Шатун | |
| 3 | 3***8 | Втулка | |
| 4 | 3***9 | Заглушка | |
| 5 | 3***9 | Поршень | |
| 6 | 3***1 | Кольцо поршневое маслосъемное | |
| 7 | 3***0 | Кольцо поршневое компрессионное | |
| 8 | 0***1 | Палец поршневой | |
| 9 | 3***6 | Болт шатунный | |
| 10 | 3***6 | Шпонка | |
| 10 | 3***9 | Шпонка | |
| 11 | 3***1 | Вал коленчатый | |
| 12 | 3***3 | Шпонка | |
| 13 | П***К | Подшипник 211АК | |
| 14 | П***4 | Подшипник 45804 | |
| 15 | 3***4 | Заглушка | |
| 16 | 4***1 | Прокладка | |
| 17 | 3***6 | Шайба | |
| 18 | 1***2 | Пластина | |
| 19 | Б***9 | Болт М6х16.58.019 | |
| 20 | 3***4 | Гайка | |
| 21 | 3***0 | Шайба | |
| 22 | В***6 | Винт В.М8х12.66 | |
| 22 | В***Н | Винт В.М8х8gх12.14Н | |
| 23 | 1***3 | Венец маховика | |
| 24 | 1***2 | Пластина | |
| 25 | Ш***0 | Шплинт 3,2х20 | |
| 26 | 3***2 | Гайка | |
| 27 | 3***5 | Крышка шатуна | |
| 28 | А***4 | Вкладыш | |
| 29 | 3***5 | Кольцо стопорное | |
| 30 | П***К | Подшипник 210АК | |
| 31 | 3***2 | Корпус подшипника | |
| 32 | 3***4 | Кольцо | |
| 33 | 3***6 | Шестерня | |
| 34 | 3***2 | Шайба | |
| 35 | 3***9 | Пластина | |
| 36 | Б***9 | Болт М8х20.58.019 | |
| 37 | 1***П | Кривошипно-шатунный механизм | |
| 37 | 1***П | Кривошипно-шатунный механизм |
