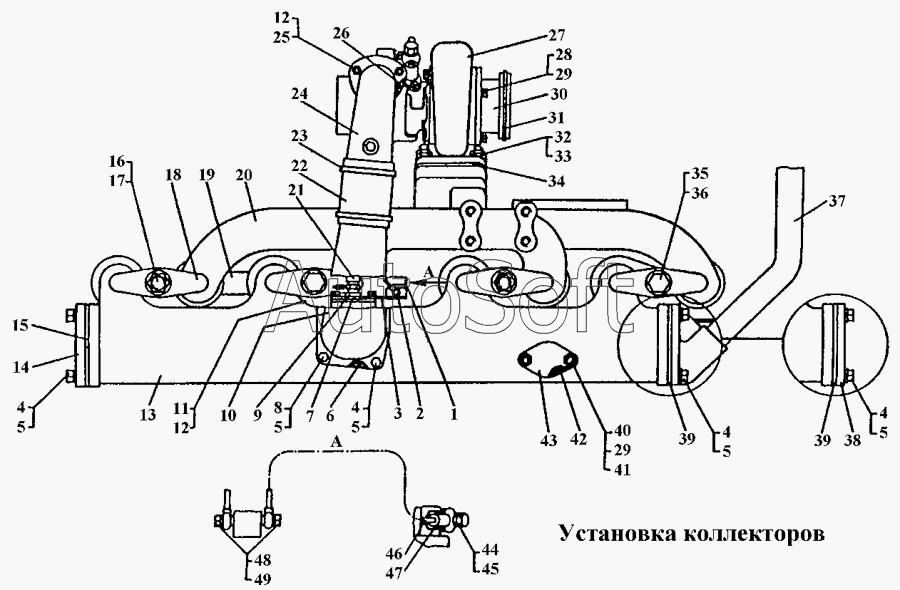

Каталог запасных частей к технике: ЧТЗ Т-170. Установка коллекторов
37
24
25
26
27
28
29
29
30
31
32
33
34
35
36
23
38
39
39
40
41
42
43
44
45
46
47
48
49
10
1
2
3
4
4
4
4
5
5
5
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-05-51 СП | 5***П | Установка коллекторов | |
| 51-05-52 СП | 5***П | Установка коллекторов | |
| 51-05-53 СП | 5***П | Установка коллекторов | |
| 1 | К***3 | Клапан топливный электромагнитный 1102.3741 | |
| 2 | 5***П | Трубка | |
| 3 | 5***1 | Кронштейн | |
| 4 | Б***9 | Болт М10х25.58.019 | |
| 5 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 6 | 7***3 | Прокладка | |
| 7 | 5***9 | Прокладка | |
| 8 | Б***9 | Болт М10х30.58.019 | |
| 9 | К***6 | Кольцо 20х36 | |
| 10 | 5***8 | Патрубок | |
| 10 | 5***9 | Патрубок | |
| 11 | Б***9 | Болт М6х16.58.019 | |
| 12 | Ш***9 | Шайба 6Т 65Г 09 | |
| 13 | 5***П | Коллектор впускной | |
| 14 | 5***5 | Крышка | |
| 15 | 7***3 | Прокладка | |
| 16 | 7***0 | Шпилька | |
| 17 | 3***3 | Гайка | |
| 18 | 0***1 | Планка | |
| 19 | 7***П | Прокладка | |
| 20 | 5***3 | Коллектор выпускной | |
| 21 | С***0 | Свеча факельная штифтовая 1102.3740 | |
| 22 | 7***3 | Рукав | |
| 23 | 7***П | Хомут | |
| 24 | 5***П | Патрубок | |
| 25 | Г***9 | Гайка М8х1.6.019 | |
| 26 | 7***7 | Прокладка | |
| 27 | 5***П | Турбокомпрессор ТКР8,5С | |
| 28 | 7***5 | Болт | |
| 29 | Ш***9 | Шайба 8Т 65Г 09 | |
| 30 | 5***4 | Вставка | |
| 31 | 5***4 | Кольцо уплотнительное | |
| 32 | 7***1 | Гайка | |
| 33 | 7***1 | Шпилька | |
| 34 | 7***6 | Прокладка | |
| 35 | 7***6 | Болт | |
| 36 | 3***8 | Шайба | |
| 37 | 5***П | Коллектор выпускной | |
| 38 | 1***1 | Крышка | |
| 39 | 7***0 | Прокладка | |
| 40 | Г***9 | Гайка М8.6.019 | |
| 41 | Ш***6 | Шпилька 2М8х25.66 | |
| 42 | 4***8 | Прокладка | |
| 43 | 1***3 | Крышка | |
| 44 | 5***8 | Кольцо | |
| 45 | 7***6 | Штуцер | |
| 46 | 5***П | Трубка | |
| 47 | 7***5 | Штуцер | |
| 48 | 4***8 | Кольцо | |
| 49 | 7***2 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
