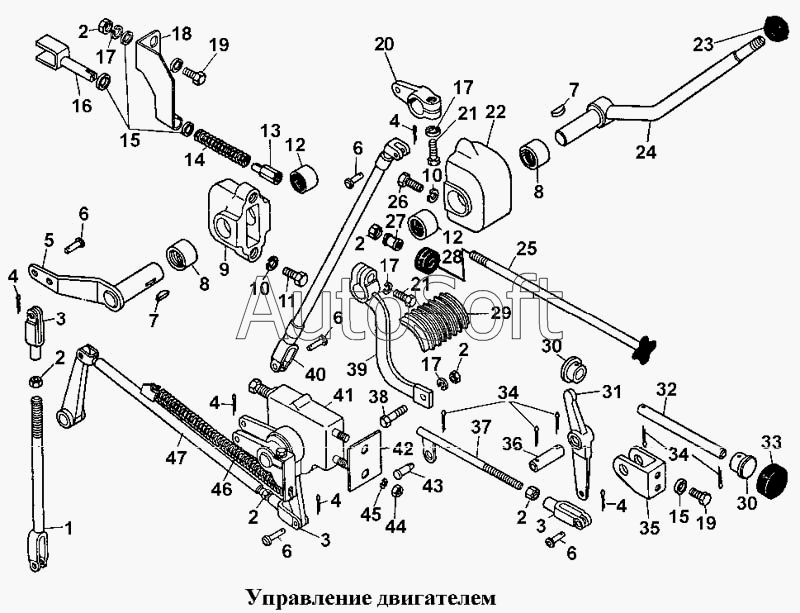

Каталог запасных частей к технике: ЧТЗ Т-170. Управление двигателем
1
2
2
2
2
2
2
3
3
3
4
4
4
4
4
5
6
6
6
6
6
7
7
8
8
9
10
10
11
12
12
13
14
15
15
16
17
17
17
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-74-187-СП | 2***П | Корпус акселератора | |
| 24-74-188-СП | 2***П | Корпус деселератора | |
| 24-74-189СП | 2***П | Привод бензокрана | |
| 24-74-199-СП | 2***П | Кнопка стартера | |
| 24-74-203-СП | 2***П | Корпус акселератора | |
| 24-74-204СП | 2***П | Корпус деселератора | |
| 50-74-131-СП | 5***П | Тяга | |
| 50-74-133-СП | 5***П | Тяга | |
| 50-74-135-СП | 5***П | Тяга | |
| 50-74-3СП | 5***П | Управление дизелем с пусковым двигателем | |
| 50-74-5СП | 5***П | Управление дизелем с электростартерной системой пуска | |
| 1 | 5***П | Тяга | |
| 2 | Г***9 | Гайка М8-6.019 | |
| 3 | 6***6 | Вилка | |
| 4 | Ш***5 | Шплинт 2х25 | |
| 5 | 2***П | Рычаг | |
| 6 | 6***5 | Валик | |
| 7 | 3***6 | Шпонка | |
| 8 | 2***1 | Втулка | |
| 9 | 2***1 | Корпус | |
| 10 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 11 | Б***9 | Болт М10х20.58.019 | |
| 12 | 2***1 | Втулка | |
| 13 | 2***6 | Муфта | |
| 14 | 7***7 | Пружина | |
| 15 | 3***1 | Шайба | |
| 16 | 2***П | Вилка | |
| 17 | Ш***9 | Шайба 8Т 65Г 09 | |
| 18 | 5***1 | Кронштейн | |
| 19 | Б***9 | Болт М8х20.58.019 | |
| 20 | 2***9 | Рычаг | |
| 21 | Б***9 | Болт М8х25.88.019 | |
| 22 | 2***0 | Корпус | |
| 23 | 1***П | Рукоятка | |
| 24 | 5***П | Рычаг | |
| 25 | 2***П | Ручка бензокрана | |
| 26 | Б***9 | Болт М10х25.58.019 | |
| 27 | 2***6 | Втулка | |
| 28 | 7***1 | Втулка | |
| 29 | 2***0 | Педаль деселератора | |
| 30 | 2***2 | Упор | |
| 31 | 2***7 | Рычаг | |
| 32 | 2***1 | Шток | |
| 33 | 7***8 | Накладка | |
| 34 | Ш***2 | Шплинт 3,2х32 | |
| 35 | 2***4 | Кронштейн | |
| 36 | 2***5 | Ось | |
| 37 | 5***П | Тяга | |
| 38 | 2***8 | Болт | |
| 39 | 2***П | Рычаг | |
| 40 | 5***П | Тяга | |
| 41 | 5***П | Акселератор | |
| 42 | 5***4 | Пластина | |
| 43 | 2***6 | Палец | |
| 44 | Г***9 | Гайка М12-6.019 | |
| 45 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 46 | 7***5 | Пружина | |
| 47 | 5***П | Тяга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
