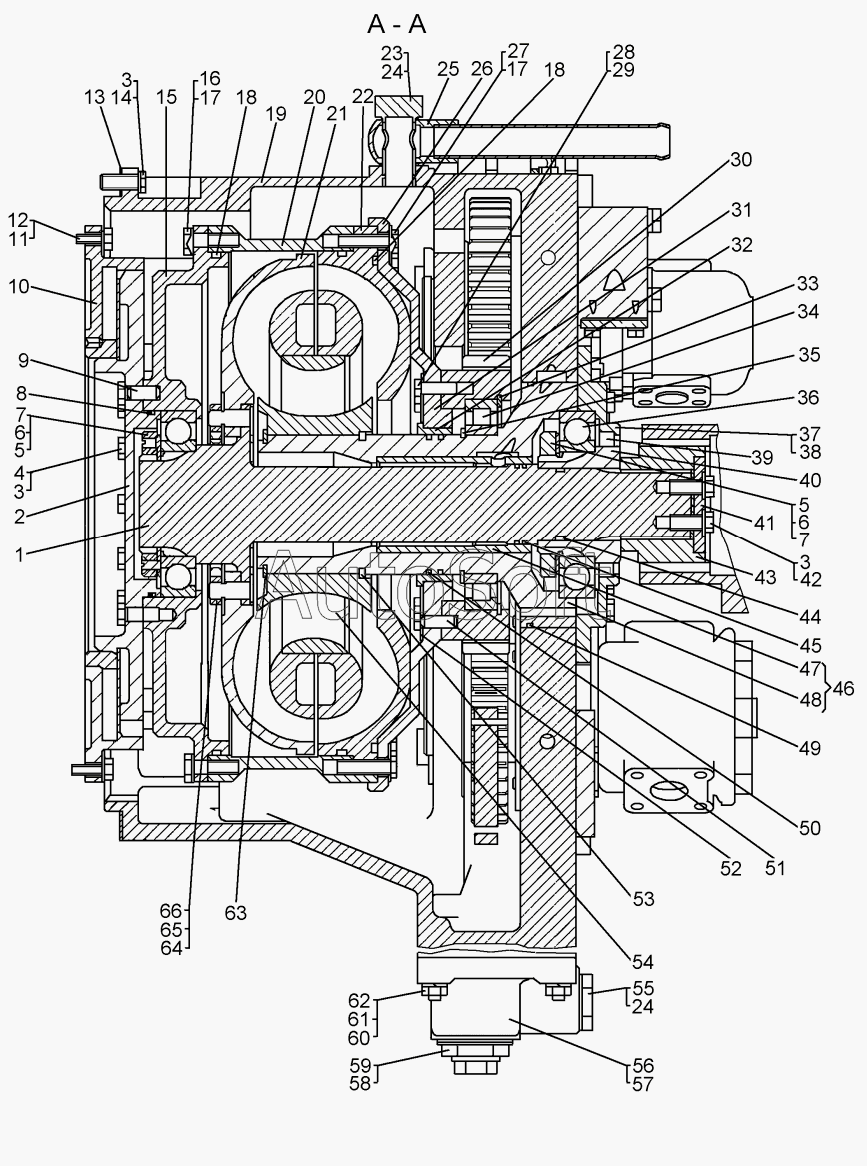

Каталог запасных частей к технике: ЧТЗ Бульдозер Б12 (2010). Гидротрансформатор с редуктором приводов
42
50
49
48
47
46
45
44
43
51
41
40
39
38
37
36
36
35
59
66
65
64
64
63
62
61
60
34
58
57
56
55
54
53
52
9
16
15
14
13
12
12
11
10
17
17
8
7
7
6
6
5
5
4
3
3
3
2
1
25
33
32
31
30
29
28
27
26
64-14-14СП
24
24
23
22
21
20
19
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-14-14СП | 6***П | Гидротрансформатор с редуктором приводов | |
| 1 | 6***0 | Вал | |
| 2 | 7***0 | Опора | |
| 3 | 2***8 | Болт | |
| 4 | 7***7 | Пластина стопорная | |
| 5 | 7***6 | Гайка | |
| 6 | В***9 | Винт | |
| 7 | 6***1 | Пластина | |
| 8 | К***2 | Кольцо | |
| 9 | 7***9 | Штифт | |
| 10 | 7***П | Фланец | |
| 11 | 7***4 | Болт | |
| 12 | 7***5 | Пластина стопорная | |
| 12 | 7***1 | Пластина стопорная | |
| 13 | 7***7 | Прокладка | |
| 14 | Ш***9 | Шайба | |
| 15 | 7***4 | Корпус | |
| 16 | Б***9 | Болт | |
| 17 | 7***5 | Планка | |
| 18 | 7***3 | Кольцо | |
| 19 | 7***1 | Корпус | |
| 20 | 7***9 | Корпус | |
| 21 | 1***1 | Колесо турбинное | |
| 22 | 1***2 | Колесо насосное | |
| 23 | 7***5 | Штуцер | |
| 24 | К***5 | Кольцо | |
| 25 | 7***П | Труба | |
| 26 | 6***П | Корпус | |
| 27 | Б***9 | Болт | |
| 28 | 7***2 | Болт | |
| 29 | 7***9 | Пластина стопорная | |
| 30 | 6***7 | Колесо зубчатое | |
| 31 | 6***1 | Корпус | |
| 32 | 6***3 | Втулка | |
| 33 | 7***1 | Кольцо | |
| 34 | 3***4 | Подшипник | |
| 35 | 7***6 | Кольцо | |
| 36 | 1***8 | Подшипник | |
| 36 | 1***3 | Подшипник | |
| 37 | 6***0 | Крышка | |
| 38 | 7***2 | Прокладка | |
| 39 | V***S | Манжета | |
| 40 | 6***9 | Втулка | |
| 41 | 6***2 | Крышка | |
| 42 | 7***0 | Пластина стопорная | |
| 43 | 6***1 | Муфта | |
| 44 | 3***9 | Кольцо уплотнительное | |
| 45 | 6***3 | Кольцо | |
| 46 | 6***П | Ось | |
| 47 | 6***2 | Втулка | |
| 48 | 6***9 | Ось | |
| 49 | 7***5 | Кольцо | |
| 50 | 7***1 | Кольцо | |
| 51 | 7***1 | Штифт | |
| 52 | 7***3 | Прокладка | |
| 53 | 1***8 | Кольцо | |
| 54 | 1***3 | Колесо реакторное | |
| 55 | 7***4 | Пробка | |
| 56 | 1***2 | Поддон | |
| 57 | 7***1 | Прокладка | |
| 58 | 5***П | Клапан слива | |
| 59 | 4***П | Кольцо | |
| 60 | Б***9 | Болт | |
| 61 | Ш***9 | Шайба | |
| 62 | Г***9 | Гайка | |
| 63 | 7***1 | Кольцо В110 | |
| 64 | 1***9 | Стяжка | |
| 64 | 1***1 | Стяжка | |
| 65 | 7***7 | Пластина | |
| 66 | Г***9 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
