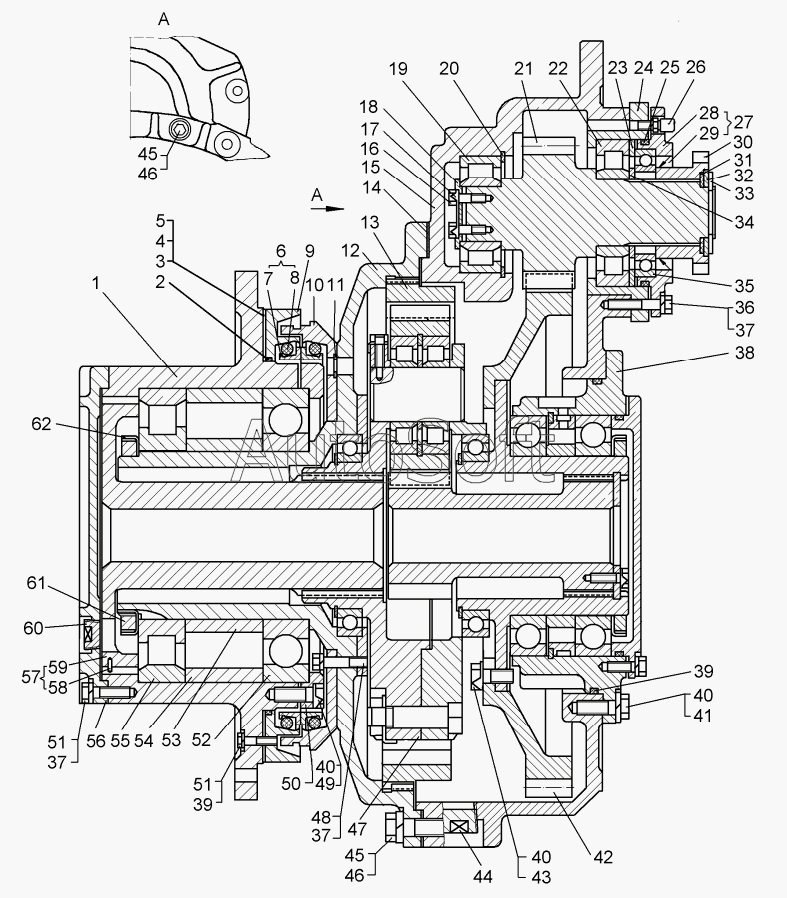

Каталог запасных частей к технике: ЧТЗ Бульдозер Б12 (2010). Редуктор бортовой (левый, правый)
37
37
37
45
45
44
43
42
41
40
40
40
39
39
38
45
36
35
34
33
32
31
30
29
54
62
61
60
59
58
57
56
55
29
53
52
51
51
50
49
48
47
46
46
8
15
14
13
12
11
10
9
8
15
7
6
5
4
3
2
1
64-19-116-03СП
21
29
28
27
26
25
24
23
22
64-19-116-01СП
20
19
18
17
16
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-19-116-01СП | 6***П | Редуктор бортовой | |
| 64-19-116-03СП | 6***П | Редуктор бортовой | |
| 1 | 6***П | Ступица колеса | |
| 2 | 7***6 | Кольцо | |
| 3 | 6***2 | Прокладка регулировочная | |
| 4 | 6***1 | Прокладка регулировочная | |
| 5 | 6***2 | Прокладка регулировочная | |
| 6 | 6***П | Уплотнение торцевое | |
| 7 | 2***2 | Кольцо | |
| 8 | 2***0 | Кольцо упругое | |
| 8 | 7***3 | Кольцо уплотнительное | |
| 9 | 6***1 | Лабиринт | |
| 10 | 6***0 | Крышка | |
| 11 | 7***5 | Кольцо | |
| 12 | 6***6 | Корпус | |
| 13 | 6***5 | Эпицикл | |
| 14 | 7***4 | Прокладка | |
| 15 | 6***П | Корпус | |
| 15 | 6***П | Корпус | |
| 15 | 6***П | Корпус | |
| 15 | 6***6 | Корпус | |
| 16 | Б***9 | Болт | |
| 17 | 7***9 | Пластина стопорная | |
| 18 | 6***0 | Фиксатор | |
| 19 | 7***М | Подшипник | |
| 20 | 7***2 | Кольцо В130 | |
| 21 | 6***0 | Вал-шестерня | |
| 22 | 7***М | Подшипник | |
| 23 | 5***1 | Кольцо | |
| 24 | 6***9 | Корпус подшипника | |
| 25 | К***2 | Кольцо | |
| 26 | 7***П | Сапун | |
| 27 | 6***П | Крышка | |
| 28 | 6***0 | Крышка | |
| 29 | М***4 | Манжета | |
| 29 | М***1 | Манжета | |
| 29 | М***2 | Манжета | |
| 30 | 6***3 | Муфта (технологическая) | |
| 31 | 7***8 | Кольцо | |
| 32 | 5***3 | Кольцо | |
| 33 | 7***1 | Гайка | |
| 34 | 5***5 | Кольцо | |
| 35 | 1***8 | Подшипник шариковый радиальный однорядный | |
| 36 | Б***9 | Болт | |
| 37 | Ш***9 | Шайба | |
| 38 | 6***П | Опора | |
| 39 | 7***2 | Кольцо | |
| 40 | Б***9 | Болт | |
| 41 | Ш***9 | Шайба | |
| 42 | 6***4 | Шестерня | |
| 43 | 7***7 | Пластина стопорная | |
| 44 | 1***0 | Пробка | |
| 45 | 7***1 | Болт | |
| 45 | 7***1 | Болт | |
| 46 | Ш***9 | Шайба | |
| 47 | 6***П | Водило | |
| 48 | Б***9 | Болт | |
| 49 | 7***1 | Шайба стопорная | |
| 50 | 6***1 | Крышка | |
| 51 | Б***9 | Болт | |
| 52 | 2***6 | Подшипник | |
| 53 | 6***3 | Втулка | |
| 54 | 6***2 | Втулка | |
| 55 | 2***6 | Подшипник | |
| 56 | 6***1 | Крышка | |
| 57 | 6***П | Муфта | |
| 58 | Ш***4 | Штифт | |
| 59 | 6***5 | Муфта | |
| 60 | 1***4 | Пробка | |
| 61 | 7***3 | Гайка | |
| 62 | 7***0 | Шайба стопорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
