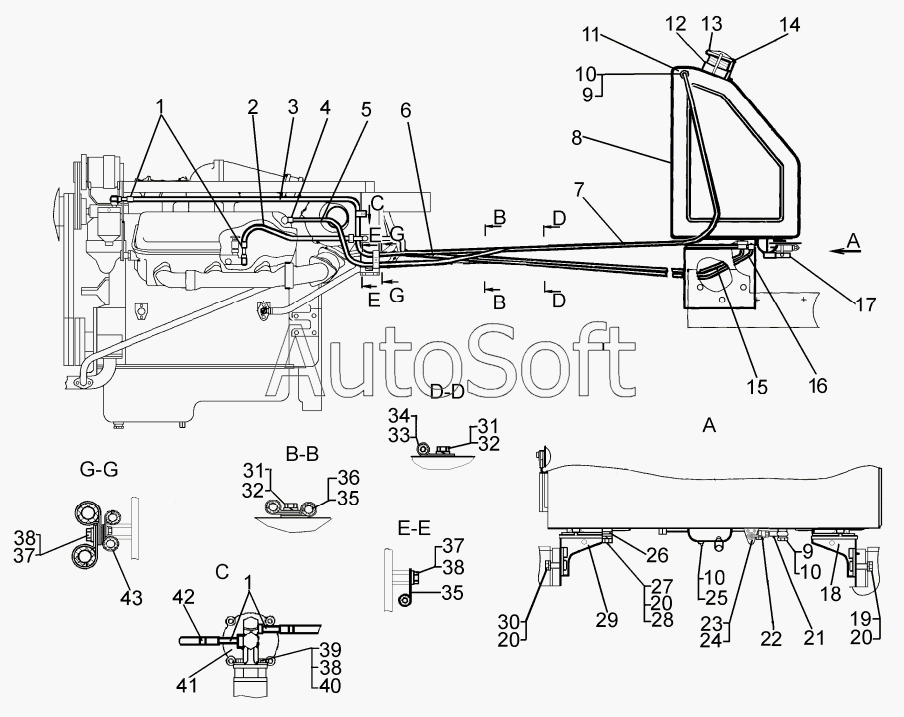

Каталог запасных частей к технике: ЧТЗ Бульдозер Б12 (2010). Установка топливного бака
33
22
23
24
25
26
27
28
29
30
31
31
32
32
22
34
35
35
36
37
37
38
38
38
39
40
41
42
43
11
2
3
4
5
6
7
8
9
9
10
10
10
11
1
12
13
14
15
16
17
18
19
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***П | Трубка | |
| 2 | 7***8 | Рукав | |
| 3 | 7***4 | Рукав | |
| 4 | 7***П | Переходник | |
| 5 | 7***0 | Рукав | |
| 6 | 7***7 | Рукав | |
| 7 | 7***П | Трубка | |
| 8 | 7***П | Бак топливный | |
| 9 | 7***6 | Штуцер | |
| 10 | 5***8 | Кольцо | |
| 11 | 1***3 | Фильтр 16 ОБ | |
| 11 | 1***1 | Фильтр 16 ОБ | |
| 12 | 7***3 | Пружина | |
| 13 | 5***П | Крышка | |
| 14 | 6***2 | Линейка мерная | |
| 15 | П***1 | Кран ПП6-1 | |
| 16 | 5***П | Труба | |
| 17 | 5***П | Труба | |
| 18 | 6***П | Кронштейн | |
| 19 | Б***9 | Болт | |
| 20 | Ш***9 | Шайба | |
| 21 | 5***П | Труба | |
| 22 | П***8 | Кран ПП8 | |
| 22 | П***1 | Кран ПП8-1 | |
| 23 | М***9 | Гайка | |
| 24 | 6***9 | Шайба | |
| 25 | Б***9 | Болт | |
| 26 | 7***7 | Прокладка | |
| 27 | Б***9 | Болт | |
| 28 | 3***8 | Шайба | |
| 29 | 6***П | Кронштейн | |
| 30 | Б***9 | Болт | |
| 31 | Б***9 | Болт | |
| 32 | Ш***9 | Шайба | |
| 33 | 0***4 | Скоба | |
| 34 | 7***3 | Прокладка | |
| 35 | 4***7 | Скоба | |
| 36 | 7***4 | Прокладка | |
| 37 | Б***9 | Болт | |
| 38 | Ш***9 | Шайба | |
| 39 | Б***9 | Болт | |
| 40 | 3***7 | Шайба | |
| 41 | 5***П | Фильтр топливный грубой очистки | |
| 42 | S***9 | Хомут червячный | |
| 43 | 7***3 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
