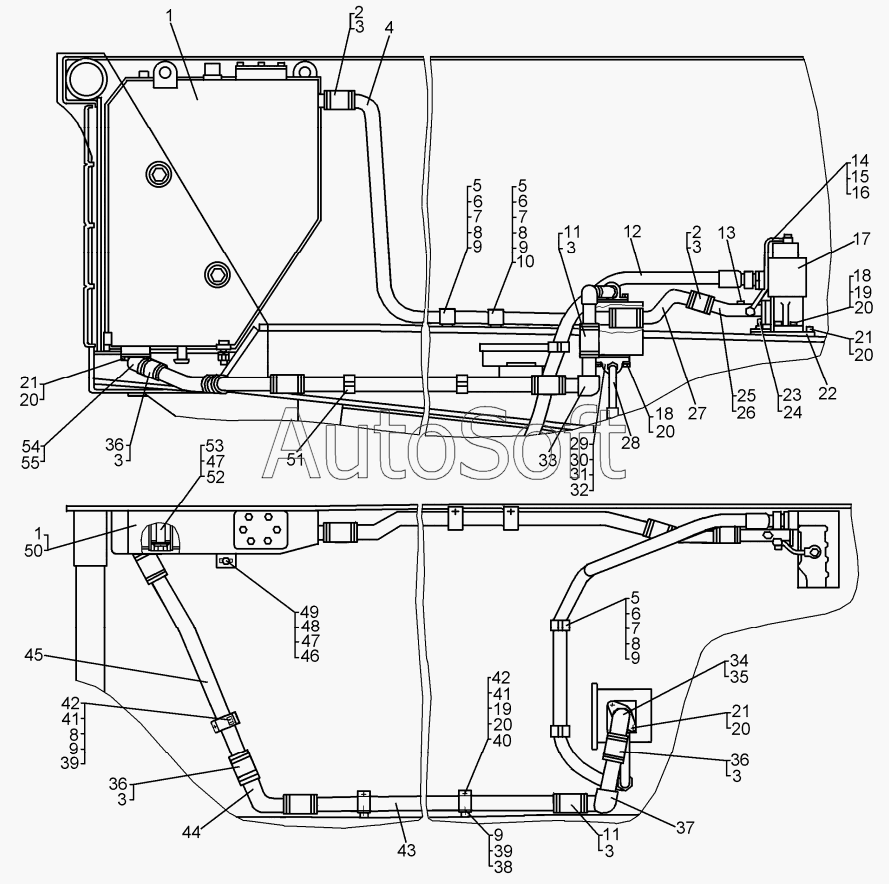

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***П | Бак | |
| 2 | 7***8 | Рукав | |
| 3 | 1***П | Хомут | |
| 3 | S***9 | Хомут червячный | |
| 4 | 6***3 | Труба | |
| 5 | 5***6 | Скоба и планка (составной хомут) | |
| 6 | 5***7 | Скоба и планка (составной хомут) | |
| 7 | 7***7 | Прокладка | |
| 8 | Б***9 | Болт | |
| 9 | Ш***9 | Шайба | |
| 10 | 7***0 | Бонка | |
| 11 | 7***5 | Рукав | |
| 12 | 5***П | Рукав 25 | |
| 12 | 5***П | Рукав 25 | |
| 13 | М***0 | Датчик аварийного давления масла | |
| 14 | 5***П | Труба | |
| 15 | 4***0 | Кольцо | |
| 16 | 7***1 | Штуцер | |
| 17 | Р***Т | Распределитель | |
| 17 | Р***У | Распределитель | |
| 18 | 2***6 | Болт | |
| 19 | 3***1 | Гайка | |
| 20 | Ш***9 | Шайба | |
| 21 | 2***6 | Болт | |
| 22 | 1***6 | Планка | |
| 23 | Б***9 | Болт | |
| 24 | Ш***9 | Шайба | |
| 25 | 5***П | Труба | |
| 26 | 7***5 | Прокладка | |
| 27 | 6***0 | Труба | |
| 28 | 6***П | Труба | |
| 29 | 5***9 | Муфта угловая | |
| 30 | К***2 | Кольцо | |
| 31 | 4***4 | Кольцо | |
| 32 | 7***9 | Штуцер | |
| 33 | 6***П | Угольник | |
| 34 | 5***7 | Патрубок | |
| 35 | К***5 | Кольцо | |
| 36 | 7***2 | Рукав | |
| 37 | 6***П | Труба | |
| 38 | Б***9 | Болт | |
| 39 | 3***7 | Шайба | |
| 40 | Б***9 | Болт | |
| 41 | 7***1 | Хомут | |
| 42 | 7***1 | Прокладка | |
| 43 | 6***2 | Труба | |
| 44 | 6***3 | Патрубок | |
| 44 | 6***6 | Патрубок | |
| 45 | 6***2 | Труба | |
| 46 | 7***3 | Болт | |
| 47 | Ш***9 | Шайба | |
| 48 | 3***1 | Шайба | |
| 49 | 3***3 | Гайка | |
| 50 | 7***6 | Прокладка | |
| 51 | 5***1 | Кронштейн | |
| 51 | 6***0 | Кронштейн | |
| 52 | 3***8 | Шайба | |
| 53 | Б***9 | Болт | |
| 54 | 6***1 | Патрубок | |
| 55 | 7***1 | Прокладка |
