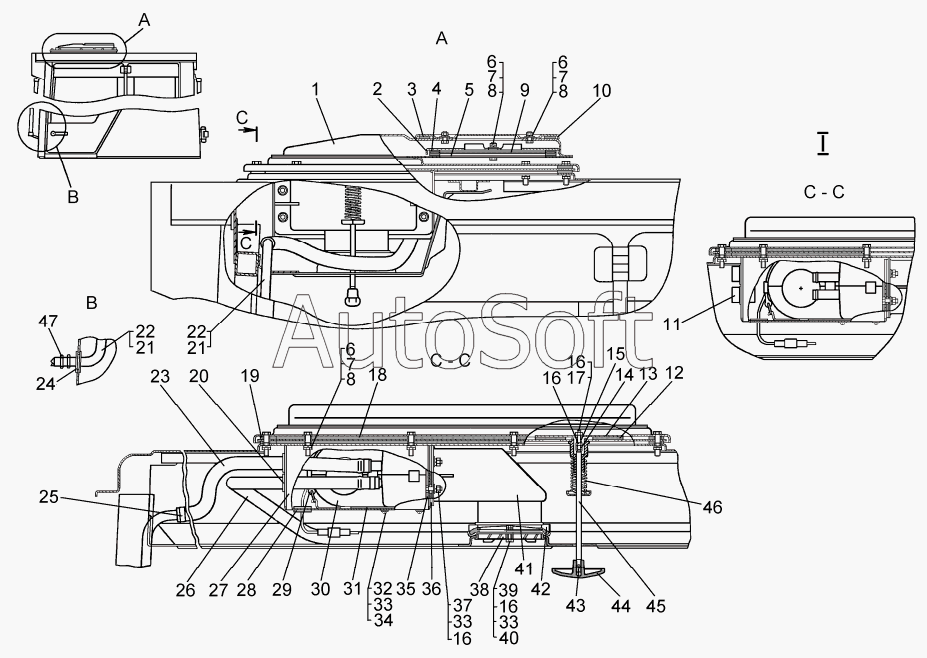

Каталог запасных частей к технике: ЧТЗ Бульдозер Б12 (2010). Установка отопителя-вентилятора
1
2
3
4
5
6
6
6
7
7
7
8
8
8
9
10
11
12
13
14
15
16
16
16
16
17
18
19
20
21
21
22
22
23
24
24
25
26
27
28
29
30
31
32
33
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***П | Колпак | |
| 2 | 5***8 | Рамка | |
| 3 | 7***7 | Прокладка | |
| 4 | 5***5 | Рамка | |
| 5 | 7***3 | Уплотнение | |
| 6 | Г***9 | Гайка | |
| 7 | Ш***9 | Шайба | |
| 8 | 3***1 | Шайба | |
| 9 | 5***6 | Фильтр | |
| 10 | 5***7 | Крышка | |
| 11 | 7***5 | Пробка | |
| 12 | 7***3 | Прокладка | |
| 13 | 5***2 | Крышка | |
| 14 | 5***6 | Сухарь | |
| 15 | 5***0 | Втулка | |
| 16 | Г***9 | Гайка | |
| 17 | Ш***9 | Шплинт | |
| 18 | 7***5 | Уплотнение | |
| 19 | 7***4 | Уплотнение | |
| 20 | 7***4 | Кольцо | |
| 21 | 5***6 | Трубка | |
| 22 | 5***7 | Трубка | |
| 23 | 7***1 | Рукав | |
| 24 | 4***9 | Кольцо | |
| 24 | 7***5 | Пробка | |
| 25 | S***9 | Хомут червячный | |
| 26 | 7***0 | Рукав | |
| 27 | 5***П | Короб | |
| 28 | 7***2 | Пробка | |
| 29 | 2***0 | Ремень | |
| 30 | 2***0 | Отопитель XEROS 4000 | |
| 31 | 7***3 | Прокладка | |
| 32 | Ш***9 | Шайба | |
| 33 | 3***1 | Шайба | |
| 34 | 1***0 | Саморез 5x20 | |
| 35 | 7***2 | Прокладка | |
| 36 | 7***5 | Прокладка | |
| 37 | Ш***9 | Шайба | |
| 38 | 5***4 | Воздухораспределитель | |
| 39 | 5***5 | Зажим | |
| 40 | Б***9 | Болт | |
| 41 | 7***1 | Корпус | |
| 42 | 7***3 | Уплотнение | |
| 43 | Ш***9 | Шплинт | |
| 44 | 7***8 | Рукоятка | |
| 45 | 5***П | Тяга | |
| 46 | 7***2 | Пружина | |
| 47 | S***9 | Хомут червячный |
