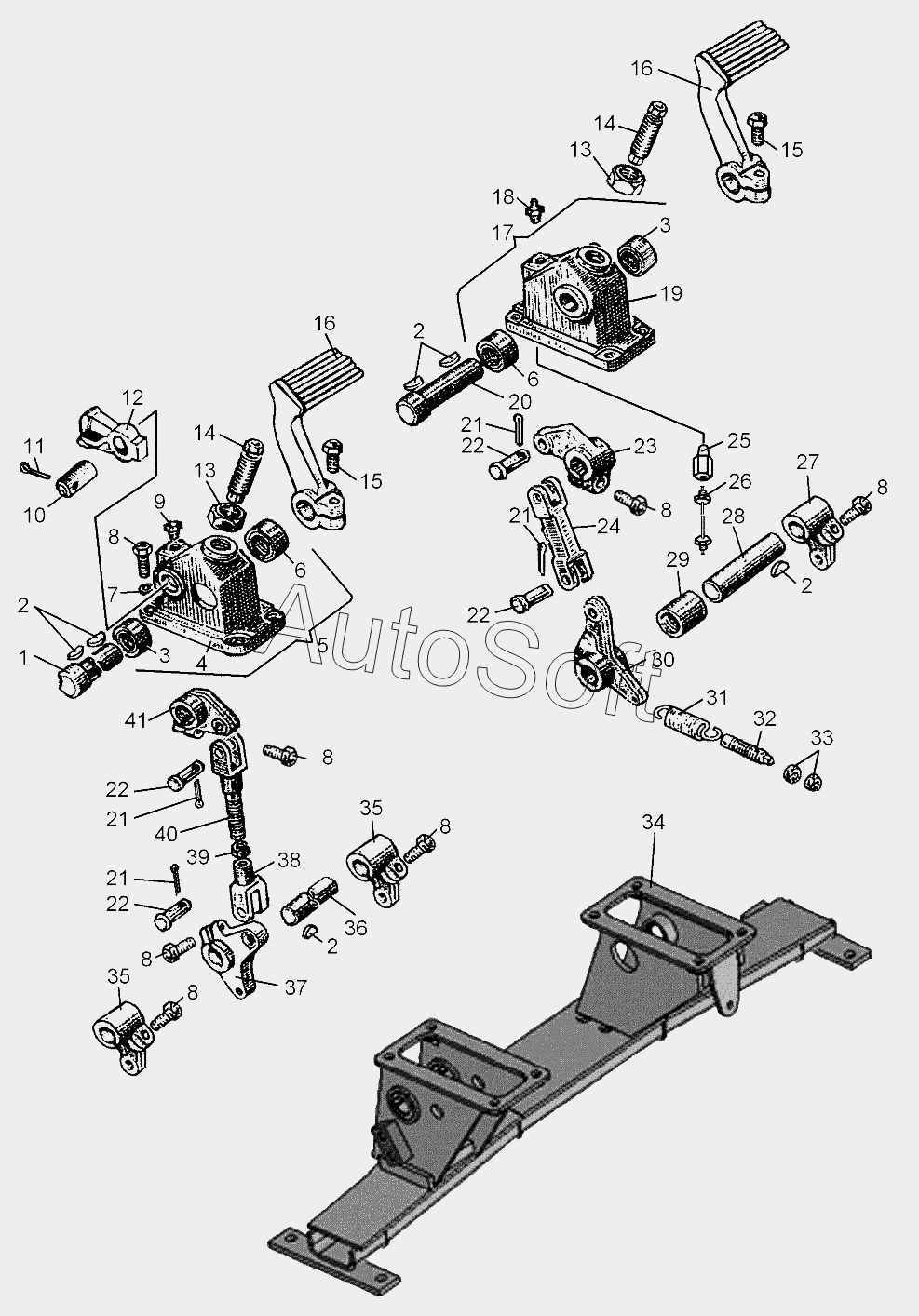

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Установка педалей
32
21
21
21
21
22
22
22
22
23
25
26
27
28
29
30
31
20
33
34
35
35
36
37
38
39
40
41
10
24
1
2
2
2
2
3
3
4
5
6
6
7
8
8
8
8
8
8
8
9
48-15-112СП
11
12
13
13
14
14
15
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-15-112СП | 4***П | Установка педалей | |
| 1 | 5***8 | Ось | |
| 2 | 3***8 | Шпонка | |
| 3 | 5***2 | Втулка | |
| 4 | 5***2 | Колонка | |
| 5 | 5***П | Колонка | |
| 6 | 5***3 | Втулка | |
| 7 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 8 | Б***9 | Болт | |
| 9 | 3***1 | Пробка | |
| 10 | 7***9 | Ось | |
| 11 | Ш***9 | Шплинт | |
| 12 | 5***9 | Фиксатор | |
| 13 | Г***9 | Гайка М16х1,5-6Н.6.019 | |
| 14 | 5***7 | Упор | |
| 15 | Б***9 | БолтМ10х30.58.019 | |
| 16 | 2***3 | Педаль | |
| 17 | 4***П | Колонка | |
| 18 | 1***6 | Масленка 1.3.Ц6 | |
| 19 | 4***5 | Колонка | |
| 20 | 5***2 | Ось | |
| 21 | Ш***5 | Шплинт 3,2х25 | |
| 22 | 1***7 | Палец | |
| 23 | 2***1 | Рычаг | |
| 24 | 2***6 | Тяга | |
| 25 | 2***9 | Ниппель | |
| 26 | 4***П | Труба | |
| 27 | 2***1 | Рычаг | |
| 28 | 5***9 | Ось | |
| 29 | 5***0 | Втулка | |
| 30 | 2***1 | Рычаг | |
| 31 | 7***9 | Пружина | |
| 32 | 0***2 | Винт | |
| 33 | Г***9 | Гайка М8х1.6.019 | |
| 34 | 4***П | Кронштейн | |
| 35 | 4***4 | Рычаг | |
| 36 | 4***2 | Валик | |
| 37 | 2***1 | Рычаг | |
| 38 | 2***9 | Вилка | |
| 39 | 7***4 | Гайка | |
| 40 | 2***П | Тяга | |
| 41 | 2***1 | Рычаг |
