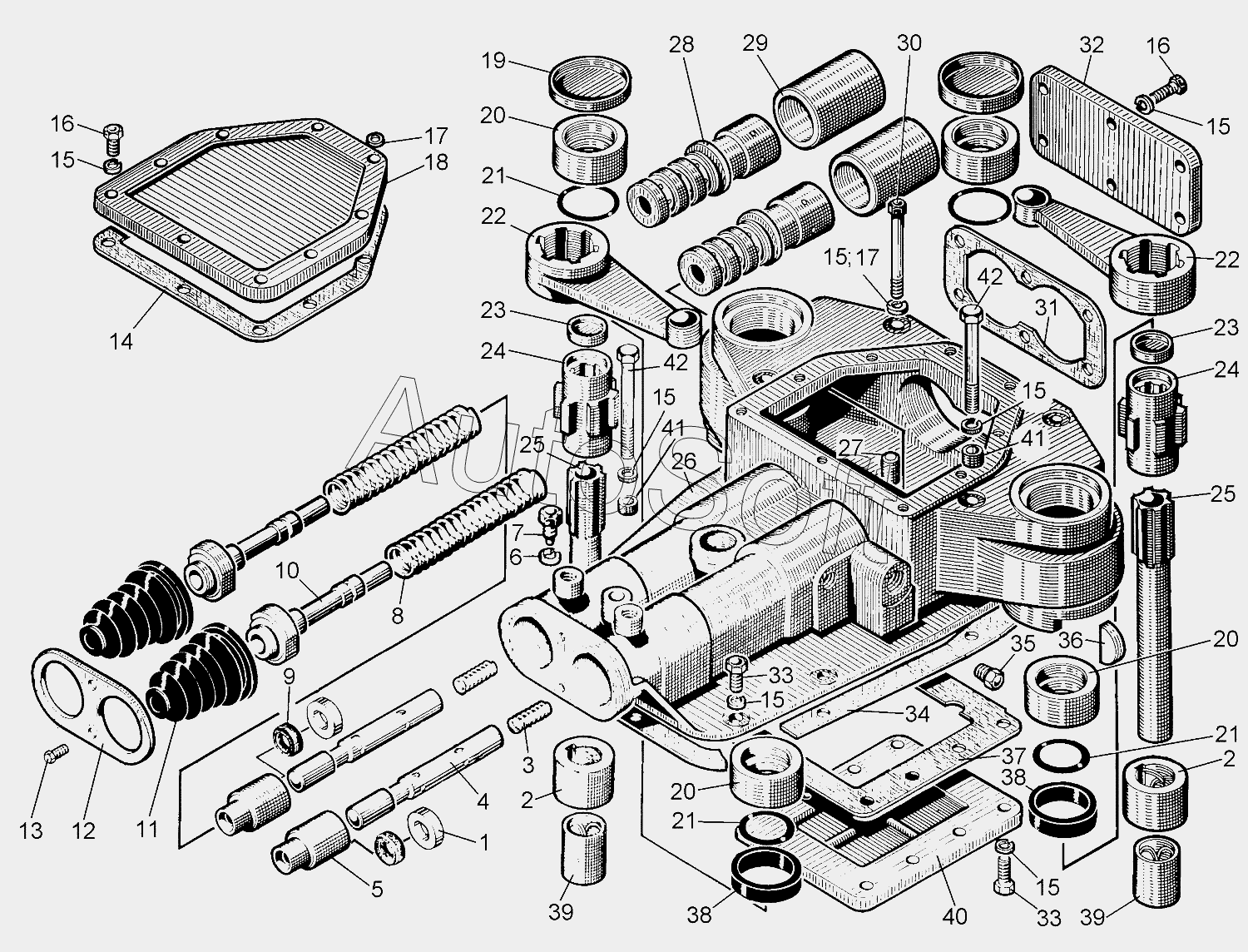

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Сервомеханизм управления поворотом
33
33
23
23
24
24
25
25
26
27
28
29
30
31
32
22
22
34
35
36
37
38
38
39
39
40
7
41
41
42
42
12
1
2
2
3
4
6
5
8
9
10
11
21-17-4СП
13
14
15
15
15
15
15
15
15
16
16
17
17
18
19
20
20
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21-17-4СП | 2***П | Сервомеханизм | |
| 1 | 1***9 | Кольцо | |
| 2 | 5***7 | Втулка | |
| 3 | 7***9 | Пружина | |
| 4 | 2***П | Золотник | |
| 5 | 2***4 | Втулка | |
| 6 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 7 | 3***2 | Винт | |
| 8 | 7***3 | Пружина | |
| 9 | 7***5 | Манжета | |
| 10 | 1***5 | Толкатель | |
| 11 | 4***9 | Чехол | |
| 12 | 1***8 | Крышка | |
| 13 | Б***9 | Болт М6х16.58.019 | |
| 14 | 7***9 | Прокладка | |
| 15 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 16 | Б***8 | Болт М10-6gх30.58 | |
| 17 | 4***2 | Кольцо | |
| 18 | 2***1 | Крышка | |
| 19 | 1***1 | Заглушка | |
| 20 | 2***2 | Втулка | |
| 21 | 0***5 | Кольцо 042-050-46-2-5 | |
| 22 | 1***2 | Рычаг | |
| 23 | 0***5 | Заглушка | |
| 24 | 1***0 | Муфта | |
| 25 | 5***5 | Валик | |
| 26 | 2***1 | Корпус | |
| 27 | 3***1 | Штифт цилиндрический | |
| 28 | 1***1 | Гильза | |
| 29 | 2***1 | Поршень | |
| 30 | Б***9 | Болт М10-6gх130.58.019 | |
| 31 | 4***1 | Прокладка | |
| 32 | 5***5 | Крышка | |
| 33 | Б***9 | Болт | |
| 34 | 4***6 | Прокладка | |
| 35 | 3***1 | Пробка | |
| 36 | 7***9 | Шпонка | |
| 37 | 4***1 | Прокладка | |
| 38 | 7***2 | Кольцо-прокладка | |
| 39 | 5***6 | Втулка | |
| 40 | 2***1 | Крышка | |
| 41 | 5***2 | Втулка | |
| 42 | Б***9 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
