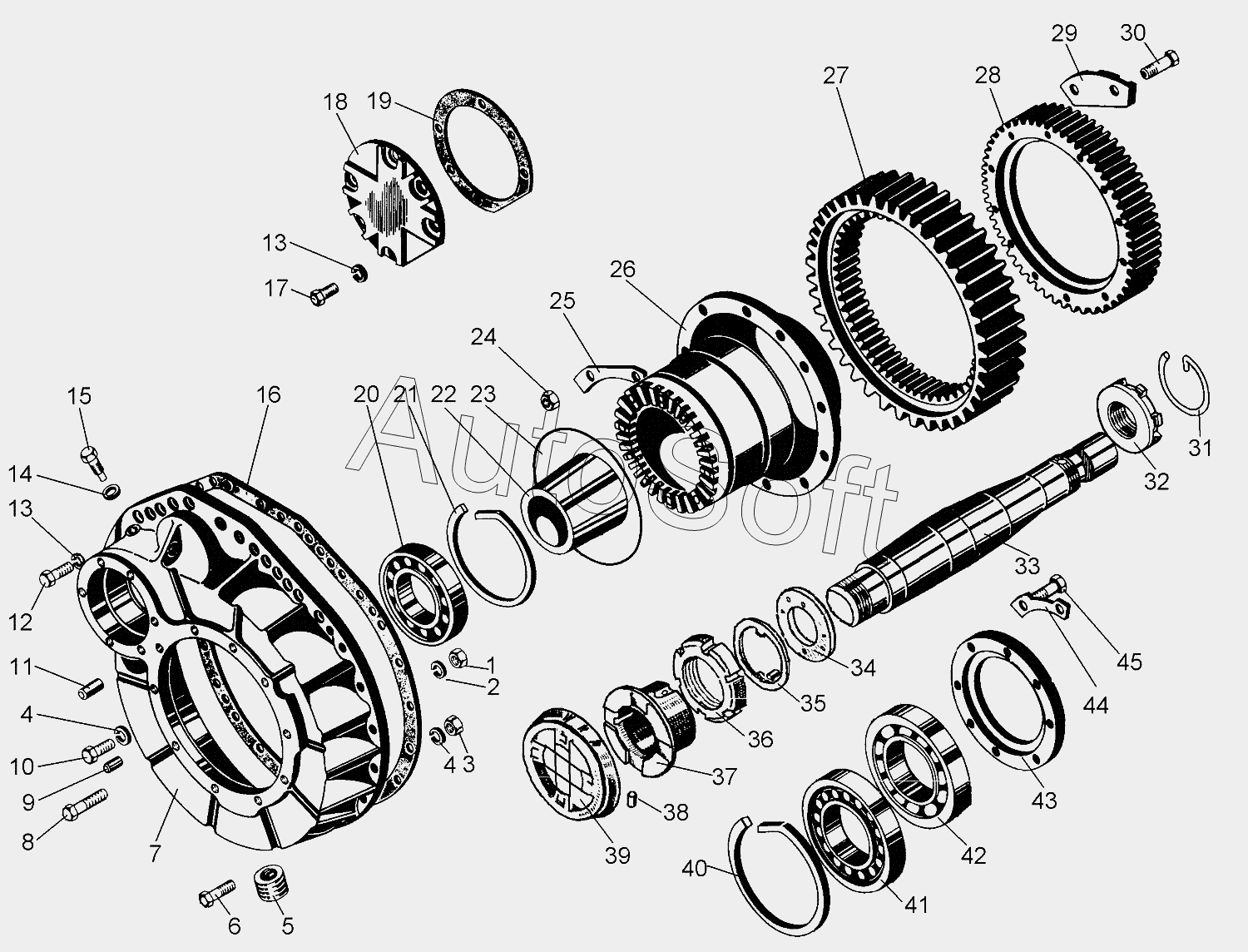

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Детали бортового редуктора (кожух, полуось, подшипники, ступица, шестерни)
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***5 | Гайка | |
| 2 | Ш***9 | Шайба 20.ОТ.65Г.09 | |
| 3 | 7***7 | Гайка | |
| 4 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 5 | 1***П | Пробка | |
| 6 | 7***0 | Болт | |
| 7 | 5***1 | Кожух | |
| 7 | 5***2 | Кожух | |
| 8 | 7***0 | Болт | |
| 9 | 7***3 | Штифт | |
| 10 | 7***8 | Болт | |
| 11 | 7***0 | Штифт | |
| 12 | Б***9 | Болт | |
| 13 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 14 | 0***2 | Кольцо 014-018-25-2-2 | |
| 15 | 6***8 | Стопор | |
| 16 | 7***6 | Прокладка | |
| 16 | 7***1 | Прокладка | |
| 17 | 2***6 | Болт | |
| 18 | 5***1 | Крышка | |
| 19 | 7***9 | Прокладка | |
| 20 | 2***М | Подшипник роликовый радиальный с короткими цилиндрическими роликами | |
| 21 | 1***3 | Кольцо | |
| 22 | 2***1 | Втулка | |
| 23 | 7***3 | Кольцо | |
| 24 | 7***8 | Гайка | |
| 25 | 7***2 | Пластина | |
| 26 | 4***П | Ступица | |
| 27 | 6***1 | Шестерня | |
| 27 | 6***1 | Шестерня | |
| 28 | 6***2 | Венец | |
| 29 | 5***1 | Планка | |
| 30 | 7***6 | Болт | |
| 31 | 1***4 | Кольцо | |
| 32 | 1***1 | Гайка | |
| 33 | 6***1 | Полуось | |
| 34 | 2***8 | Кольцо | |
| 35 | 7***7 | Шайба | |
| 36 | 7***1 | Гайка | |
| 37 | 4***6 | Кольцо | |
| 38 | 7***3 | Штифт | |
| 39 | 6***2 | Крышка | |
| 40 | 7***1 | Кольцо | |
| 41 | 2***А | Подшипник 228А | |
| 42 | 7***М | Подшипник 70-2228КМ | |
| 43 | 2***2 | Крышка | |
| 44 | 7***0 | Пластина | |
| 45 | 7***3 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
