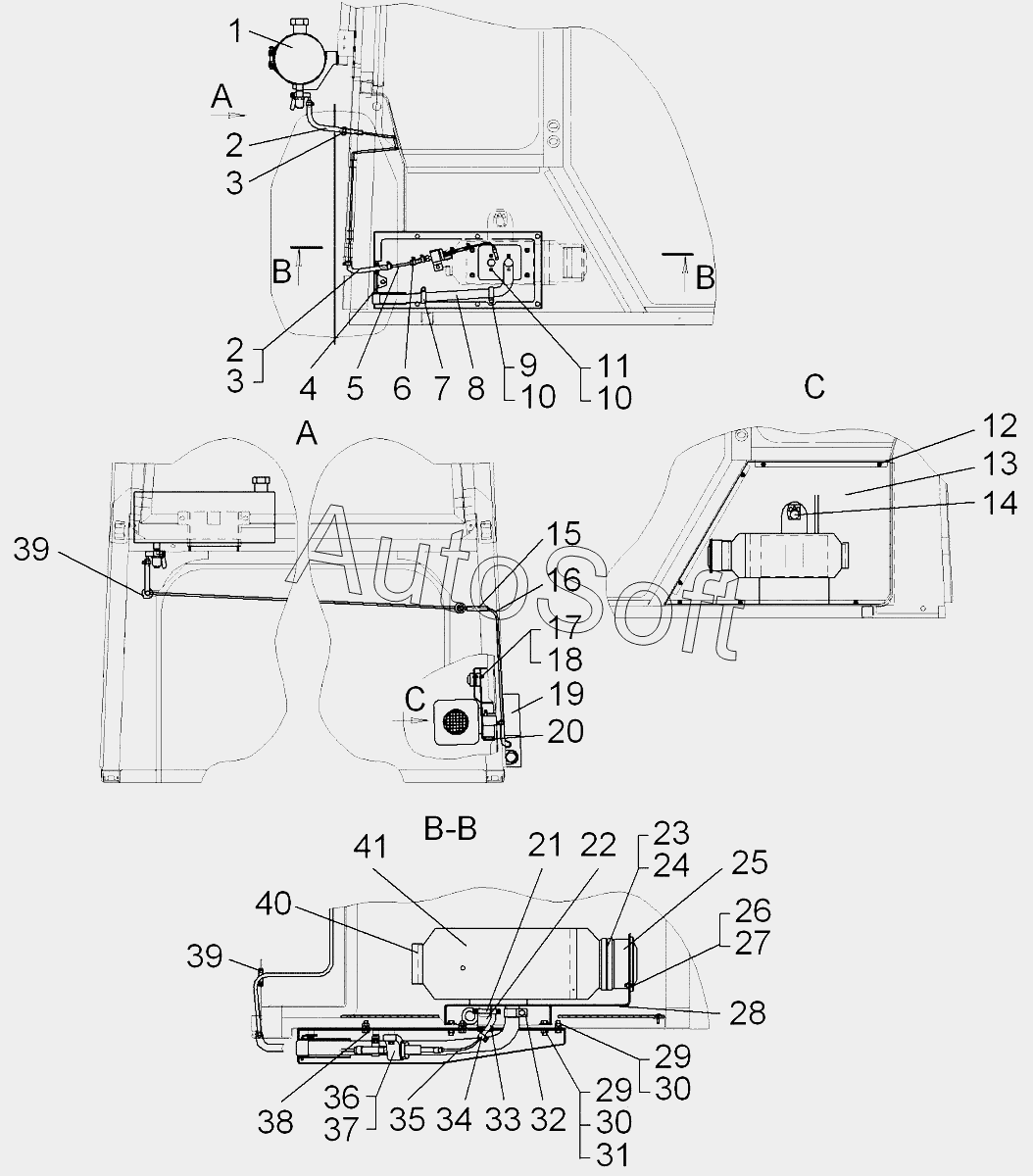

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Установка автономного отопителя "Airtronic"
32
22
23
24
25
26
27
28
29
29
30
30
31
21
33
34
35
36
37
38
39
39
40
41
11
1
2
2
3
3
4
5
6
7
8
9
10
10
700-07-28CП
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700-07-28CП | 7***П | Установка автономного отопителя AIRTRONIC | |
| 1 | 7***П | Установка топливного бачка | |
| 2 | 7***2 | Трубка | |
| 3 | Х***т | Хомут | |
| 4 | 7***П | Кронштейн | |
| 5 | Т***а | Топливная трубка | |
| 6 | G***1 | Хомут | |
| 7 | R***8 | Хомут | |
| 8 | Т***0 | Газоотводящяя трубка с наконечником | |
| 9 | Б***9 | Болт М6-6gх14.88.35.019 | |
| 10 | Ш***9 | Шайба 6Т.65Г.019 | |
| 11 | Г***9 | Гайка | |
| 12 | 7***1 | Винт самонарезающий самосверлящий 4,2х19 | |
| 13 | 7***3 | Облицовка | |
| 14 | 2***0 | Мини-регулятор | |
| 15 | 7***1 | Трубка | |
| 16 | 7***1 | Трубка | |
| 17 | В***6 | Винт В.М3-6gх16.58.016 | |
| 18 | Г***6 | Гайка | |
| 19 | 7***П | Кожух | |
| 20 | 7***2 | Пробка | |
| 21 | Ш***м | Воздухозаборный шланг | |
| 22 | 2***2 | Хомут червячный | |
| 23 | Р***в | Гибкий рукав d.75 | |
| 24 | S***9 | Хомут червячный | |
| 25 | Ф***0 | Диффузор Ф90 20 1609 80 09 00 | |
| 26 | В***6 | Винт В.М4-6gх12.58.016 | |
| 27 | Г***6 | Гайка М4-7Н.6.016 | |
| 28 | 7***П | Подставка | |
| 29 | Г***9 | Гайка | |
| 30 | Ш***9 | Шайба 8Т.65Г.019 | |
| 31 | 3***6 | Шайба | |
| 32 | Х***т | Хомут | |
| 33 | Ш***г | Топливный шланг | |
| 34 | G***9 | Хомут Gemi 9 | |
| 35 | Т***а | Топливная трубка | |
| 36 | 2***1 | Дозировочный насос | |
| 37 | E***0 | Хомут | |
| 38 | Ш***г | Топливный шланг | |
| 39 | 4***9 | Кольцо | |
| 40 | ф***0 | Решетка | |
| 41 | 2***0 | Отопитель «AIRTRONIC Д4» |
