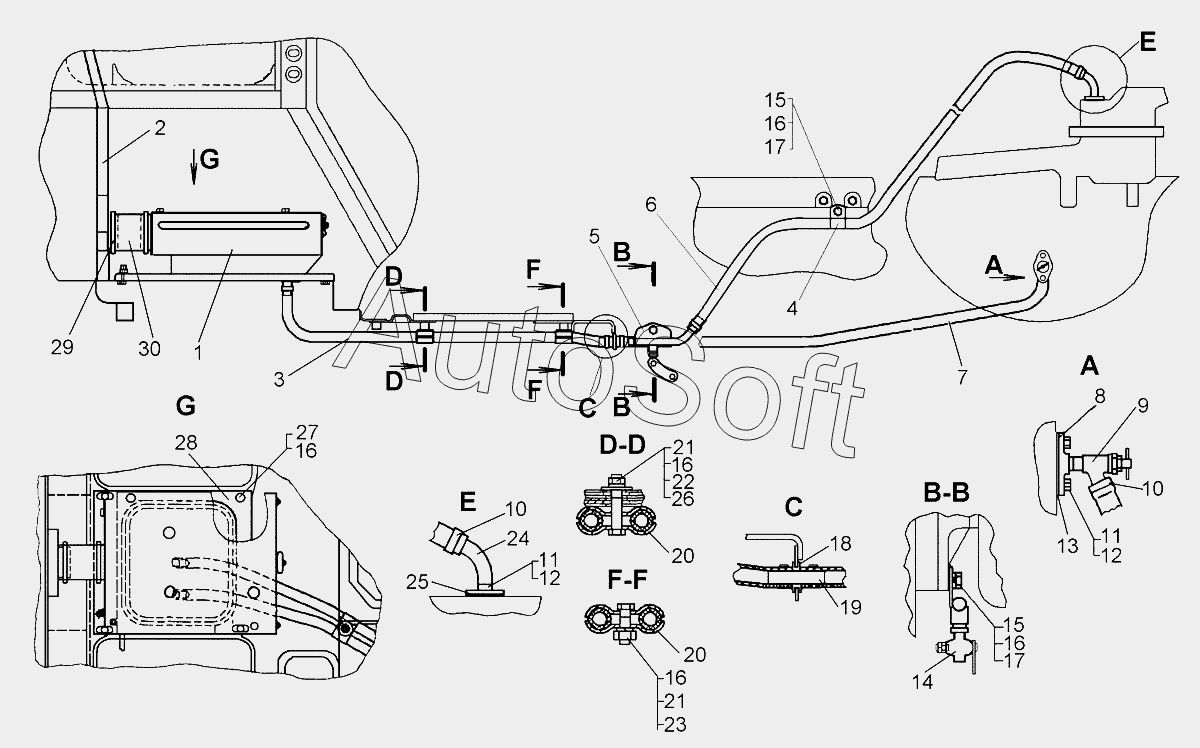

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Установка отопителя «Zenith 8000»
64-47-158СП
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
15
16
16
16
16
16
17
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-47-158СП | 6***П | Установка отопителя | |
| 1 | 6***П | Короб | |
| 2 | 6***П | Крышка | |
| 3 | 7***0 | Уплотнение | |
| 4 | 8***0 | Отопитель | |
| 5 | S***9 | Хомут червячный | |
| 6 | Б***9 | Болт | |
| 7 | Ш***9 | Шайба 8Т.65Г.09 | |
| 8 | 6***П | Крышка | |
| 9 | 7***2 | Пробка | |
| 10 | 6***П | Жгут (Зенит) | |
| 11 | 6***1 | Накладка | |
| 12 | Ф***1 | Диффузор | |
| 13 | В***9 | Винт В.М8-6gх22.58.019 | |
| 14 | 7***4 | Шланг | |
| 15 | 6***6 | Трубка | |
| 16 | 2***4 | Шланг | |
| 17 | 2***0 | Шланг | |
| 18 | 7***5 | Пробка | |
| 19 | 6***2 | Рамка | |
| 20 | 7***7 | Уплотнение | |
| 21 | Ш***9 | Шайба 6Т.65Г.09 | |
| 22 | 3***1 | Шайба | |
| 23 | Б***9 | Болт М6-6gх14.88.35.019 | |
| 24 | 6***1 | Штуцер | |
| 25 | V***0 | Рукав гибкий | |
| 26 | В***6 | Винт В.М4-6gх16.58.016 | |
| 27 | Г***6 | Гайка М4-7Н.6.016 | |
| 28 | Ш***9 | Шайба 4.01.019 | |
| 29 | ***А | Кран | |
| 30 | 3***2 | Шайба |
