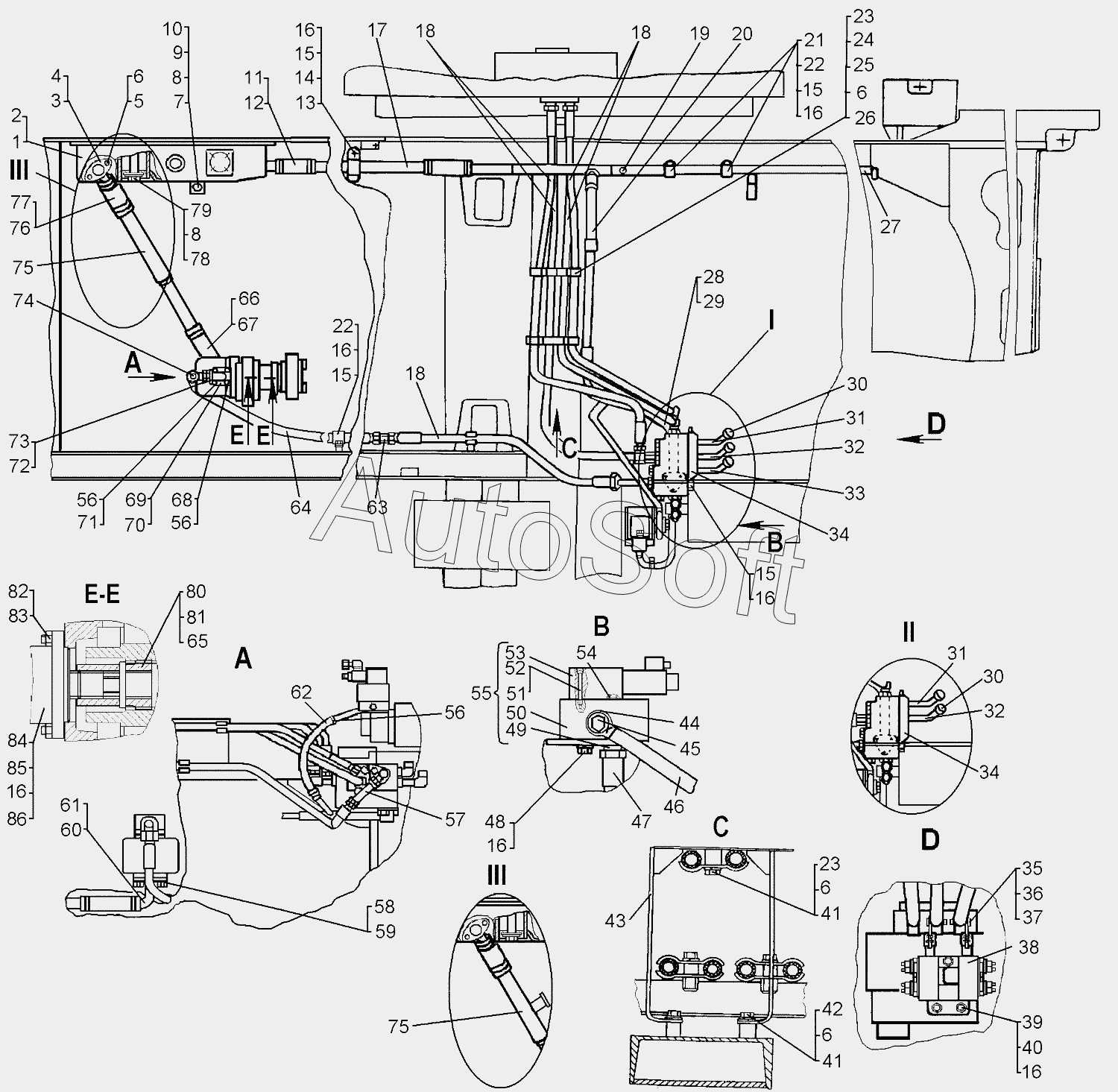

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Гидросистема трубоукладчика
55
65
64
64
63
62
61
60
59
58
57
56
56
56
56
66
54
53
52
51
50
49
48
47
46
45
44
76
86
85
84
83
82
81
80
79
78
77
77
43
75
75
75
74
73
72
71
70
69
68
67
67
10
20
19
18
18
18
18
17
16
16
16
16
16
16
16
15
15
15
15
14
13
12
11
20
9
8
8
7
7
6
6
6
6
5
4
3
2
1
48-26-62СП
32
32
42
41
41
40
39
38
37
36
35
34
34
34
33
48-26-62-01СП
31
31
30
30
29
28
27
26
25
24
23
23
22
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-26-62-01СП | 4***П | Гидросистема трубоукладчика | |
| 48-26-62СП | 4***П | Гидросистема трубоукладчика | |
| 1 | 6***П | Бак | |
| 2 | 6***П | Прокладка | |
| 3 | 6***1 | Патрубок | |
| 4 | 7***1 | Прокладка | |
| 5 | Б***9 | Болт | |
| 6 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 7 | Б***9 | Болт М16-6gх50.109.019 | |
| 7 | Б***9 | Болт М16-6gх50.88.35.019 | |
| 8 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 9 | 3***1 | Шайба | |
| 10 | Г***9 | Гайка М16-7Н.6.019 | |
| 11 | 7***8 | Рукав | |
| 12 | 1***П | Хомут | |
| 13 | 5***6 | Скоба и планка (составной хомут) | |
| 14 | 5***7 | Скоба и планка (составной хомут) | |
| 15 | Б***9 | Болт | |
| 16 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 17 | 4***2 | Труба | |
| 18 | 5***П | Рукав | |
| 18 | 5***П | Рукав 16 | |
| 19 | М***0 | Датчик аварийного давления масла | |
| 20 | 5***П | Рукав 16 | |
| 20 | 5***П | Рукав 16 для тропиков | |
| 21 | 5***0 | Переходник | |
| 22 | 2***5 | Хомут | |
| 23 | 5***0 | Прижим | |
| 24 | 4***2 | Муфта | |
| 25 | Б***9 | Болт | |
| 26 | 4***2 | Втулка | |
| 27 | 4***П | Труба | |
| 28 | 4***П | Труба | |
| 29 | 7***9 | Прокладка | |
| 30 | 1***П | Рукоятка | |
| 31 | 4***П | Рычаг | |
| 32 | 4***П | Рычаг | |
| 33 | 4***П | Рычаг | |
| 34 | 4***П | Гидрораспределитель | |
| 34 | 4***П | Гидрораспределитель | |
| 35 | 7***1 | Палец | |
| 36 | Ш***9 | Шплинт 2х16.019 | |
| 37 | 3***4 | Шайба | |
| 38 | 4***П | Корпус | |
| 39 | Б***9 | Болт | |
| 40 | 3***1 | Шайба | |
| 41 | Б***9 | Болт | |
| 42 | 3***1 | Шайба | |
| 43 | 4***П | Кронштейн | |
| 44 | 4***0 | Кольцо | |
| 45 | 7***6 | Болт полый | |
| 46 | 4***П | Труба | |
| 47 | Р***У | РВД 12-70-500-180-М20х1,5(13)/М20х1,5(13)90°(Г=70)-У | |
| 48 | Б***9 | Болт | |
| 49 | 7***1 | Штуцер | |
| 50 | 4***7 | Плита | |
| 51 | В***9 | Винт М5-6ех50.88.019 | |
| 52 | Ш***6 | Шайба 5Т.65Г.06 | |
| 53 | Ю***6 | Гидрораспределитель | |
| 54 | К***8 | Кольцо уплотнительное | |
| 55 | 4***П | Гидроузел | |
| 56 | 2***2 | Хомут червячный | |
| 56 | 7***П | Хомут | |
| 57 | 8***П | Труба | |
| 58 | Б***9 | Болт | |
| 59 | Ш***9 | Шайба 8Т.65Г.09 | |
| 60 | 4***П | Труба | |
| 61 | 7***0 | Прокладка | |
| 62 | 7***5 | Рукав | |
| 63 | 7***7 | Штуцер проходной | |
| 64 | 5***П | Рукав 16 | |
| 64 | 5***П | Рукав 16 | |
| 65 | 4***6 | Втулка | |
| 66 | 7***2 | Рукав | |
| 67 | 3***2 | Хомут червячный | |
| 67 | 7***П | Хомут | |
| 68 | Б***9 | Болт М8-6gх55.88.35.019 | |
| 69 | 2***4 | Муфта угловая | |
| 70 | 7***5 | Кольцо | |
| 71 | Б***9 | Болт | |
| 72 | 7***3 | Штуцер | |
| 73 | 7***5 | Кольцо | |
| 74 | 7***П | Переходник | |
| 75 | 4***П | Труба | |
| 75 | 4***П | Труба | |
| 76 | 7***2 | Рукав | |
| 77 | 3***П | Хомут | |
| 77 | 5***2 | Хомут червячный | |
| 78 | Б***9 | Болт | |
| 79 | 3***8 | Шайба | |
| 80 | 4***7 | Муфта | |
| 81 | 7***1 | Штифт | |
| 82 | 7***4 | Шпилька | |
| 83 | 7***9 | Гайка | |
| 84 | Н***Л | Насос | |
| 85 | 7***1 | Прокладка | |
| 86 | Б***9 | Болт М10х35.58.019 |
