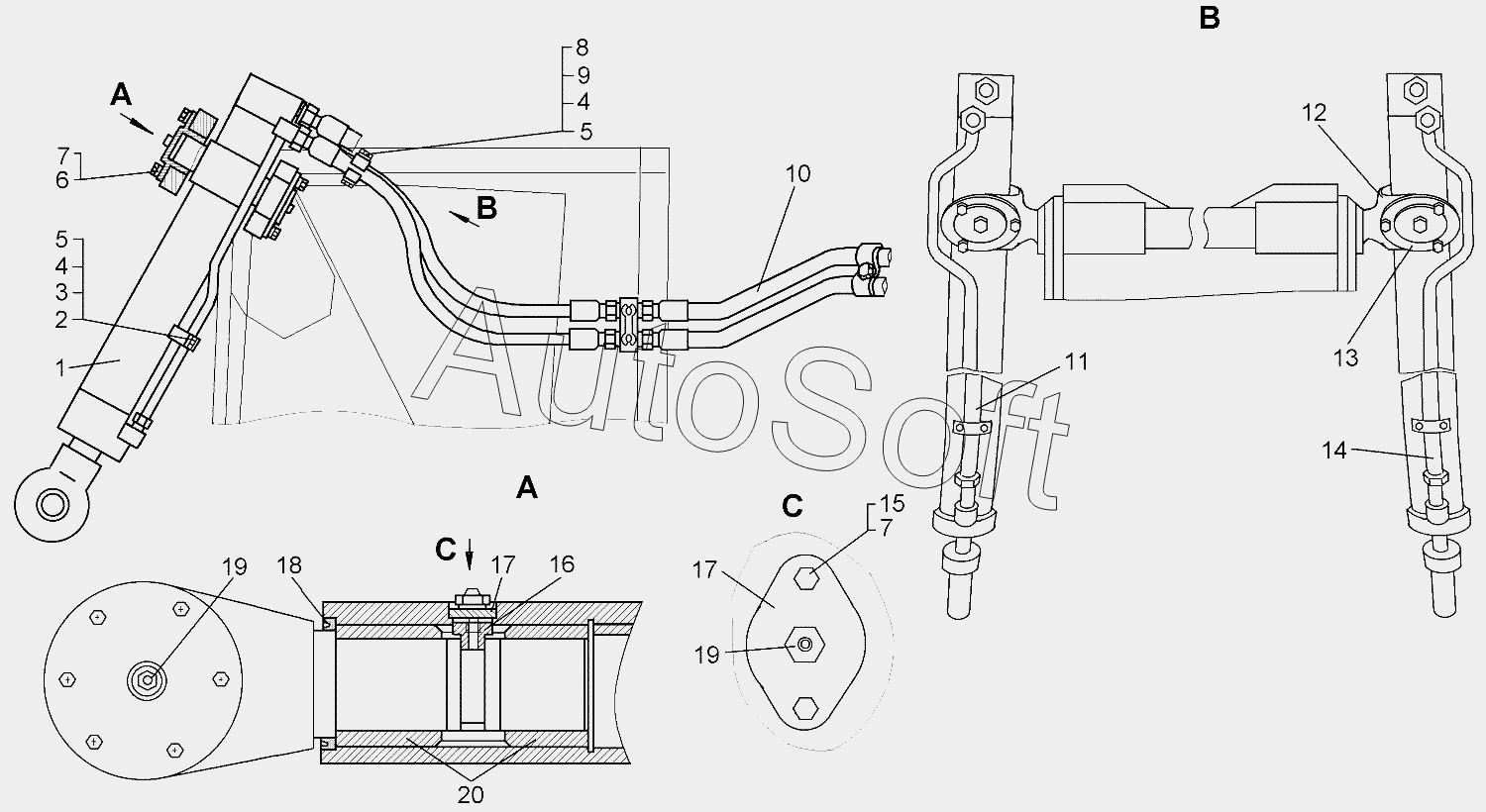

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Установка гидроцилиндров
64-26-41-01СП
2
3
4
4
5
5
6
7
7
8
9
1
10
10
11
12
13
14
15
16
17
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-26-41-01СП | 6***П | Установка гидроцилиндров | |
| 1 | 5***П | Гидроцилиндр | |
| 2 | 5***9 | Бугель | |
| 3 | 4***2 | Муфта | |
| 4 | Б***9 | Болт М6-6gх35.88.35.019 | |
| 5 | Ш***9 | Шайба 6Т.65Г.09 | |
| 6 | 2***6 | Болт | |
| 7 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 8 | 5***0 | Прижим | |
| 9 | 3***1 | Гайка | |
| 10 | 6***П | Рукав с защитой | |
| 10 | 6***П | Рукав с защитой | |
| 11 | 6***П | Труба | |
| 12 | 6***4 | Вилка | |
| 13 | 6***П | Крышка | |
| 14 | 6***П | Труба | |
| 15 | Б***9 | Болт | |
| 16 | 6***5 | Стопор | |
| 17 | 6***6 | Крышка | |
| 18 | 7***6 | Манжета | |
| 19 | 1***6 | Масленка 1.3.Ц6 | |
| 20 | 6***3 | Втулка |
