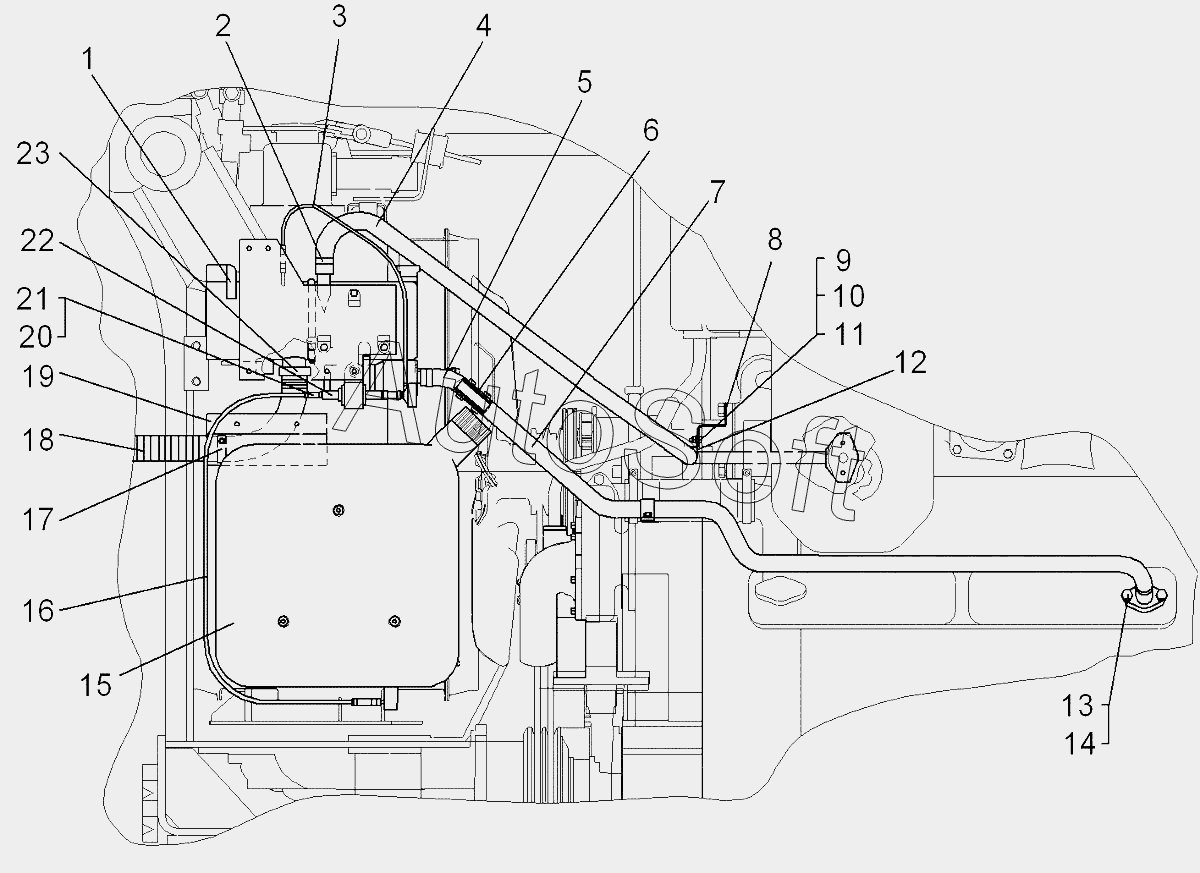

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Установка подогревателя Thermo 90 STD “Webasto” (для трактора с электростартерной системой пуска ) - продолжение
13
23
22
21
20
19
18
17
3
16
15
14
64-43-39СП
12
11
10
9
8
7
6
4
5
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-43-39СП | 6***П | Установка подогревателя Thermo 90 STD | |
| 1 | П***ь | Подогреватель | |
| 2 | Х***т | Хомут | |
| 3 | Ш***г | Топливный шланг | |
| 4 | Ш***г | Топливный шланг | |
| 5 | Ш***г | Топливный шланг | |
| 6 | П***к | Патрубок подвода воздуха к горелке с наконечником | |
| 7 | 7***5 | Рукав | |
| 8 | 6***1 | Кронштейн | |
| 9 | Б***5 | Болт М6-6gх16.88.35 | |
| 10 | Г***9 | Гайка | |
| 11 | Ш***9 | Шайба 6Т.65Г.09 | |
| 12 | 7***9 | Хомутик | |
| 13 | Б***9 | Болт | |
| 14 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 15 | Б***к | Бачок для Thermo 90STD 86227 | |
| 16 | Ш***г | Топливный шланг | |
| 17 | Х***т | Хомут | |
| 18 | Т***а | Топливная трубка | |
| 19 | 6***П | Экран | |
| 20 | Ш***г | Топливный шланг | |
| 21 | Х***0 | Хомут 10 | |
| 22 | Н***с | Дозировочный насос | |
| 23 | Х***т | Хомут |
