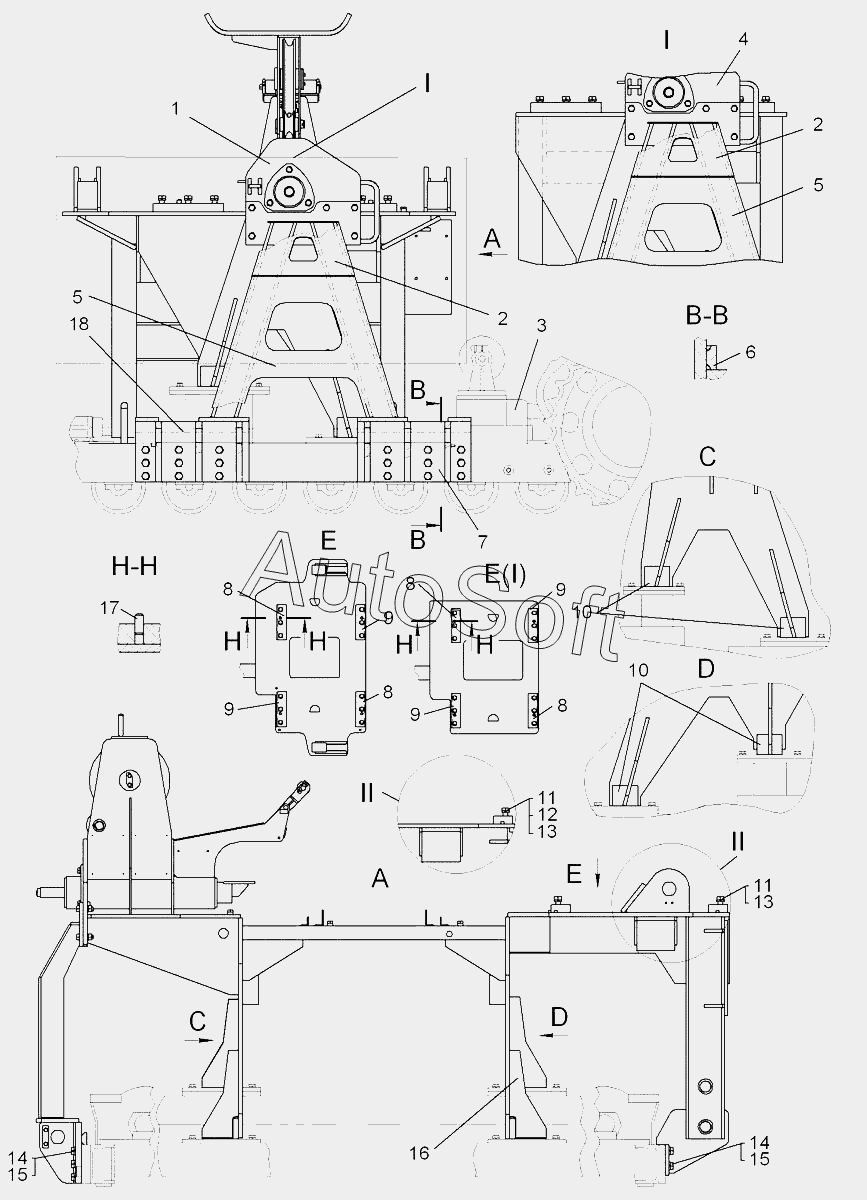

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Установка рамы
71-53-4СП
71-53-13СП
1
2
2
3
4
5
5
6
7
8
8
8
8
9
9
9
9
10
10
11
11
12
13
13
14
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 71-53-13СП | 7***П | Установка рамы | |
| 71-53-4СП | 7***П | Установка рамы | |
| 1 | 7***П | Рама | |
| 2 | 7***2 | Лист | |
| 3 | 4***П | Шасси | |
| 4 | 7***П | Рама | |
| 5 | 7***П | Кронштейн стрелы | |
| 6 | 7***8 | Стопор | |
| 7 | 7***П | Кронштейн | |
| 8 | 7***1 | Плита | |
| 9 | 7***1 | Плита | |
| 10 | 7***3 | Стойка | |
| 11 | 7***8 | Болт | |
| 12 | Ш***9 | Шайба 30.65Г.09 | |
| 13 | 7***1 | Шайба | |
| 14 | 7***8 | Болт | |
| 15 | Ш***9 | Шайба 24.65Г.09 | |
| 16 | 7***0 | Ребро | |
| 17 | 7***1 | Штифт | |
| 18 | 7***П | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
