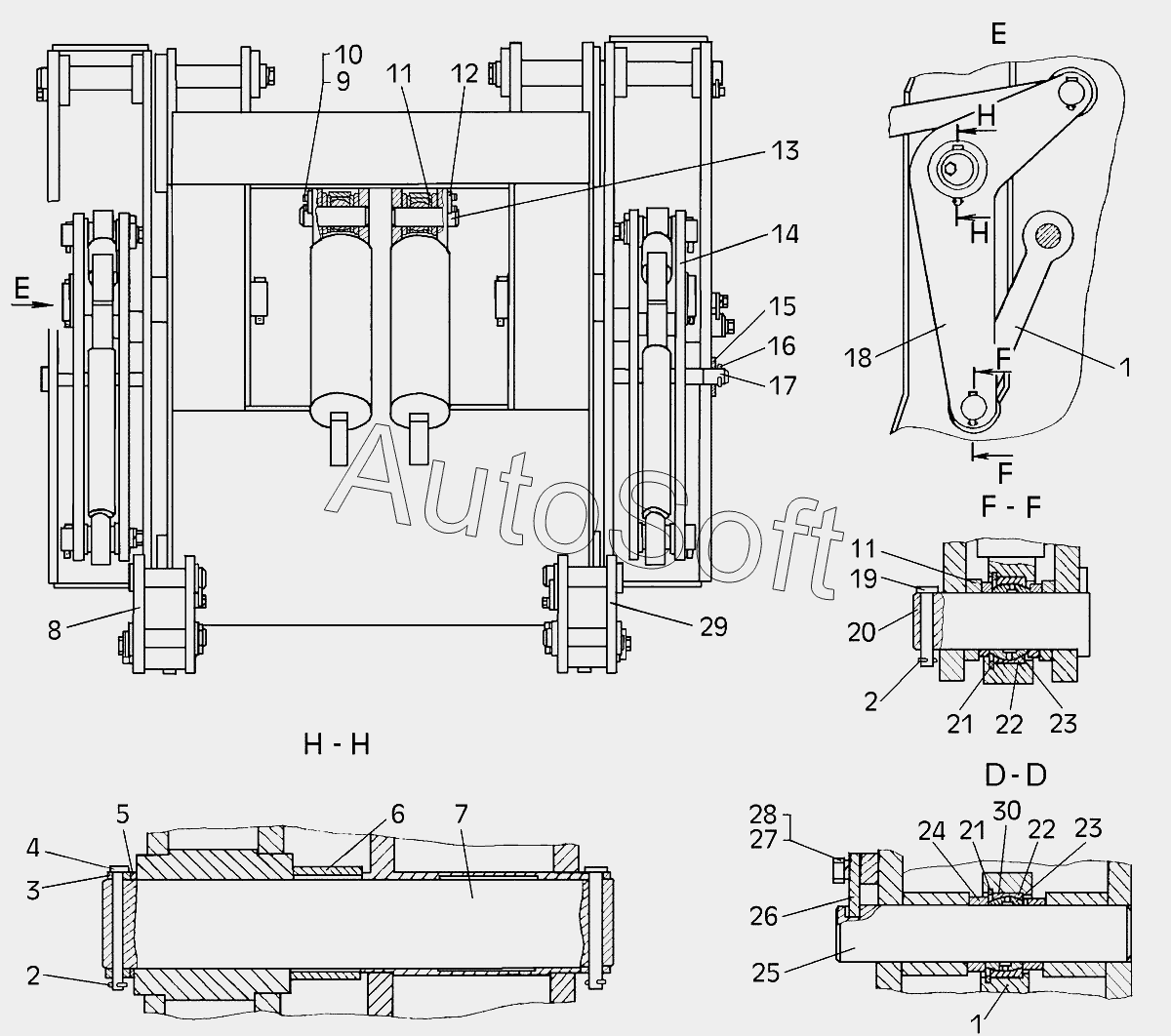

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Установка противовеса (для ТР 20) - продолжение
71-53-5СП
1
1
2
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
25
26
27
28
29
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 71-53-5СП | 7***П | Установка противовеса | |
| 1 | 7***П | Тяга | |
| 2 | Ш***9 | Шплинт | |
| 3 | 7***7 | Кольцо | |
| 4 | 7***3 | Палец | |
| 5 | 7***9 | Кольцо | |
| 6 | 7***0 | Втулка | |
| 7 | 7***4 | Ось | |
| 8 | 7***П | Кронштейн | |
| 9 | Б***9 | Болт М10-6gх22.58.019 | |
| 10 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 11 | 5***2 | Кольцо | |
| 12 | 7***4 | Пластина | |
| 13 | 7***1 | Ось | |
| 14 | 7***П | Коромысло | |
| 15 | 7***6 | Бонка | |
| 16 | Ш***9 | Шплинт | |
| 17 | 7***П | Стяжка | |
| 18 | 7***П | Коромысло | |
| 19 | 7***6 | Палец | |
| 20 | 7***8 | Палец | |
| 21 | 7***3 | Кольцо стопорное | |
| 22 | 8***8 | Кольцо | |
| 23 | 8***9 | Втулка | |
| 24 | 7***1 | Кольцо | |
| 25 | 7***8 | Ось | |
| 26 | 7***5 | Планка | |
| 27 | Б***9 | Болт | |
| 28 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 29 | 7***П | Кронштейн | |
| 30 | Ш***0 | Подшипник ШС70 | |
| 30 | Ш***0 | Подшипник ШСЛ70 | |
| 30 | Ш***0 | Подшипник ШСП70 |
