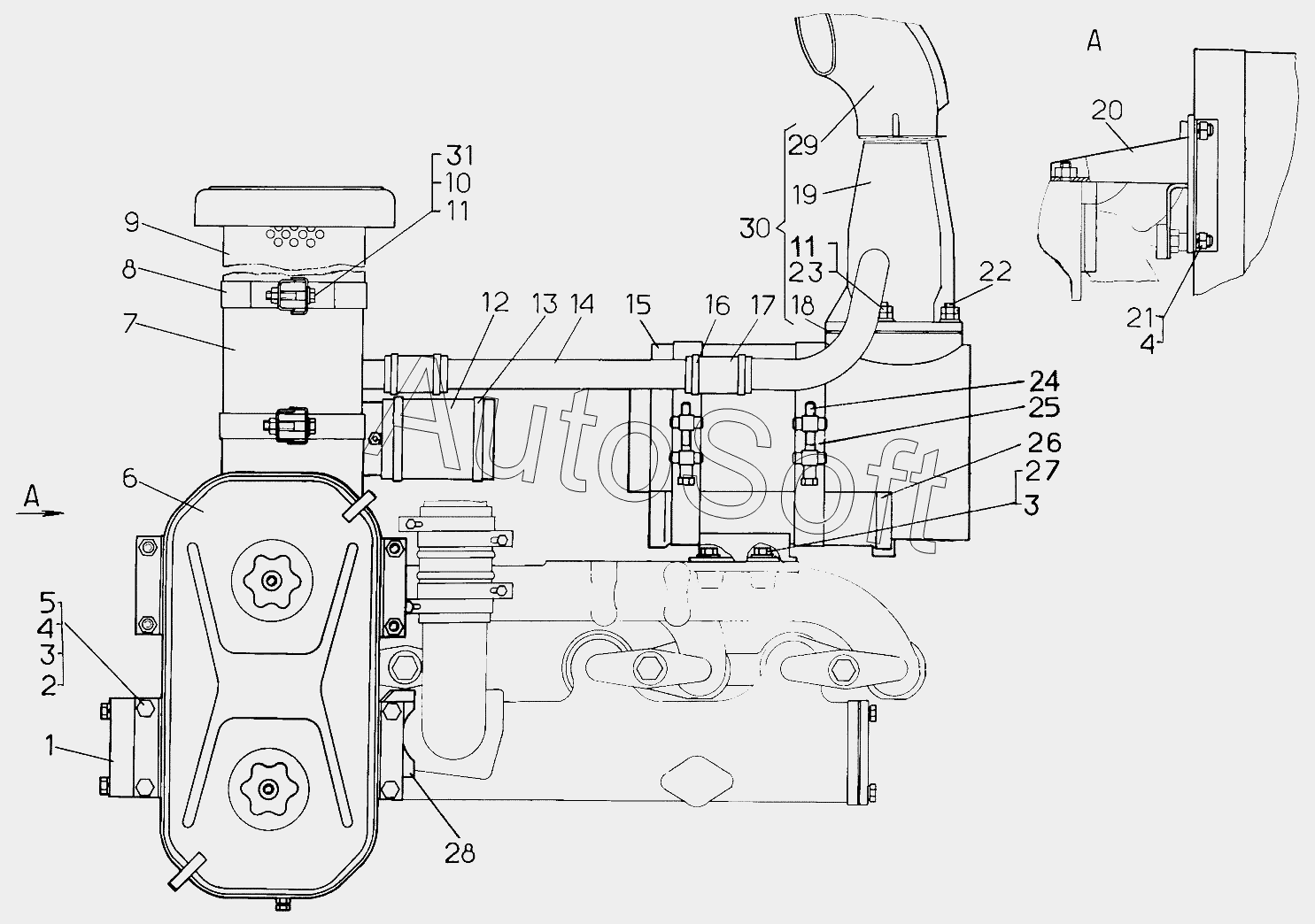

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Установка агрегатов систем впуска и выпуска
18
10
31
30
29
19
11
11
23
22
28
27
26
25
24
21
20
51-05-27СП
17
16
15
14
13
12
9
8
7
6
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-05-27СП | 5***П | Установка агрегатов систем впуска и выпуска | |
| 1 | 5***1 | Кронштейн | |
| 2 | 3***1 | Гайка | |
| 3 | 3***1 | Шайба | |
| 4 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 5 | Б***9 | Болт | |
| 6 | 5***П | Воздухоочиститель | |
| 7 | 5***П | Мультициклон | |
| 8 | 5***П | Хомут | |
| 9 | 5***П | Воздухозаборник | |
| 10 | 7***1 | Болт | |
| 11 | 3***1 | Шайба | |
| 12 | 7***4 | Рукав | |
| 13 | с***1 | Хомут трубопровода | |
| 14 | 5***4 | Труба | |
| 15 | 5***П | Глушитель | |
| 16 | 3***2 | Хомут червячный | |
| 17 | 7***6 | Рукав | |
| 18 | 7***6 | Прокладка | |
| 19 | 5***П | Труба выхлопная | |
| 20 | 5***П | Кронштейн | |
| 21 | Г***9 | Гайка | |
| 22 | Ш***3 | Шпилька 2М10-3р/6gх35.66.083 | |
| 23 | Г***9 | Гайка | |
| 24 | 5***П | Болт стяжной | |
| 25 | 5***П | Хомут | |
| 26 | 5***П | Кронштейн | |
| 27 | Б***9 | Болт | |
| 28 | 5***5 | Кронштейн | |
| 29 | 5***П | Патрубок | |
| 30 | 5***П | Установка трубы выхлопной | |
| 31 | 2***1 | Втулка |
