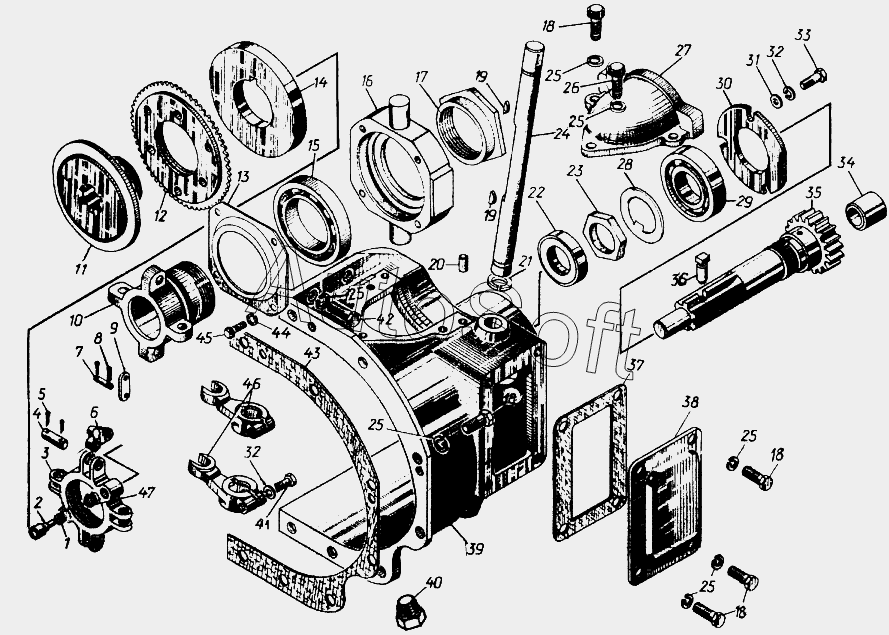

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Муфта сцепления пускового агрегата
36
25
25
25
25
25
25
26
27
28
29
30
31
32
32
33
33
34
35
24
37
38
39
40
41
42
43
44
45
46
47
13
1
2
3
4
5
6
7
8
9
10
11
12
17-73-7СП
14
15
16
17
18
18
18
19
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17-73-7СП | 1***П | Муфта сцепления | |
| 1 | 3***4 | Пружина | |
| 2 | 7***6 | Защелка | |
| 3 | 1***7 | Крестовина | |
| 4 | 7***2 | Палец | |
| 5 | Ш***9 | Шплинт 2,5х16.019 | |
| 6 | 7***1 | Кулачок | |
| 7 | 7***4 | Палец | |
| 8 | Ш***9 | Шплинт 2х12.019 | |
| 9 | 7***3 | Серьга | |
| 10 | 1***4 | Муфта | |
| 11 | 7***6 | Диск неподвижный | |
| 12 | 1***П | Диск | |
| 13 | 1***3 | Крышка | |
| 14 | 7***9 | Диск нажимной | |
| 15 | 1***9 | Подшипник 1000909 | |
| 16 | 1***2 | Обойма | |
| 17 | 1***5 | Тормозок | |
| 18 | Б***9 | Болт М10-6gх22.58.019 | |
| 19 | 3***2 | Шпонка | |
| 19 | 3***5 | Шпонка 3х6,5 | |
| 20 | 7***6 | Штифт | |
| 21 | 7***6 | Кольцо | |
| 22 | 1***1 | Манжета 1.2-35х58-1 | |
| 23 | 7***5 | Гайка | |
| 24 | 1***5 | Ось | |
| 25 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 26 | Б***9 | Болт | |
| 27 | 1***3 | Крышка | |
| 28 | 7***6 | Шайба | |
| 29 | 2***8 | Подшипник 208 | |
| 30 | 7***5 | Крышка | |
| 31 | 3***1 | Шайба | |
| 32 | Ш***9 | Шайба 8Т.65Г.09 | |
| 33 | Б***9 | Болт М8-6gх25.58.019 | |
| 33 | Б***9 | Болт | |
| 34 | 1***6 | Втулка | |
| 35 | 7***1 | Вал муфты сцепления | |
| 36 | 7***5 | Палец стопорный | |
| 37 | 4***5 | Прокладка | |
| 38 | 7***3 | Крышка люка | |
| 39 | 1***2 | Корпус муфты сцепления | |
| 40 | 3***9 | Пробка | |
| 41 | Б***9 | Болт М8-6gх30.58.019 | |
| 42 | Б***9 | Болт | |
| 43 | 4***4 | Прокладка | |
| 44 | Ш***9 | Шайба 6Т.65Г.09 | |
| 45 | Б***9 | Болт М6-6gх14.88.35.019 | |
| 46 | 1***8 | Вилка | |
| 47 | 0***6 | Кнопка |
