Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Установка коллекторов для дизеля с электростартерной системой пуска
34
23
24
24
25
25
26
27
28
29
30
31
32
33
22
35
36
37
38
39
39
40
40
41
42
43
44
45
12
1
2
3
3
3
3
4
4
4
5
6
6
7
7
8
9
10
11
51-05-52СП
13
13
13
14
15
16
17
18
19
20
20
21

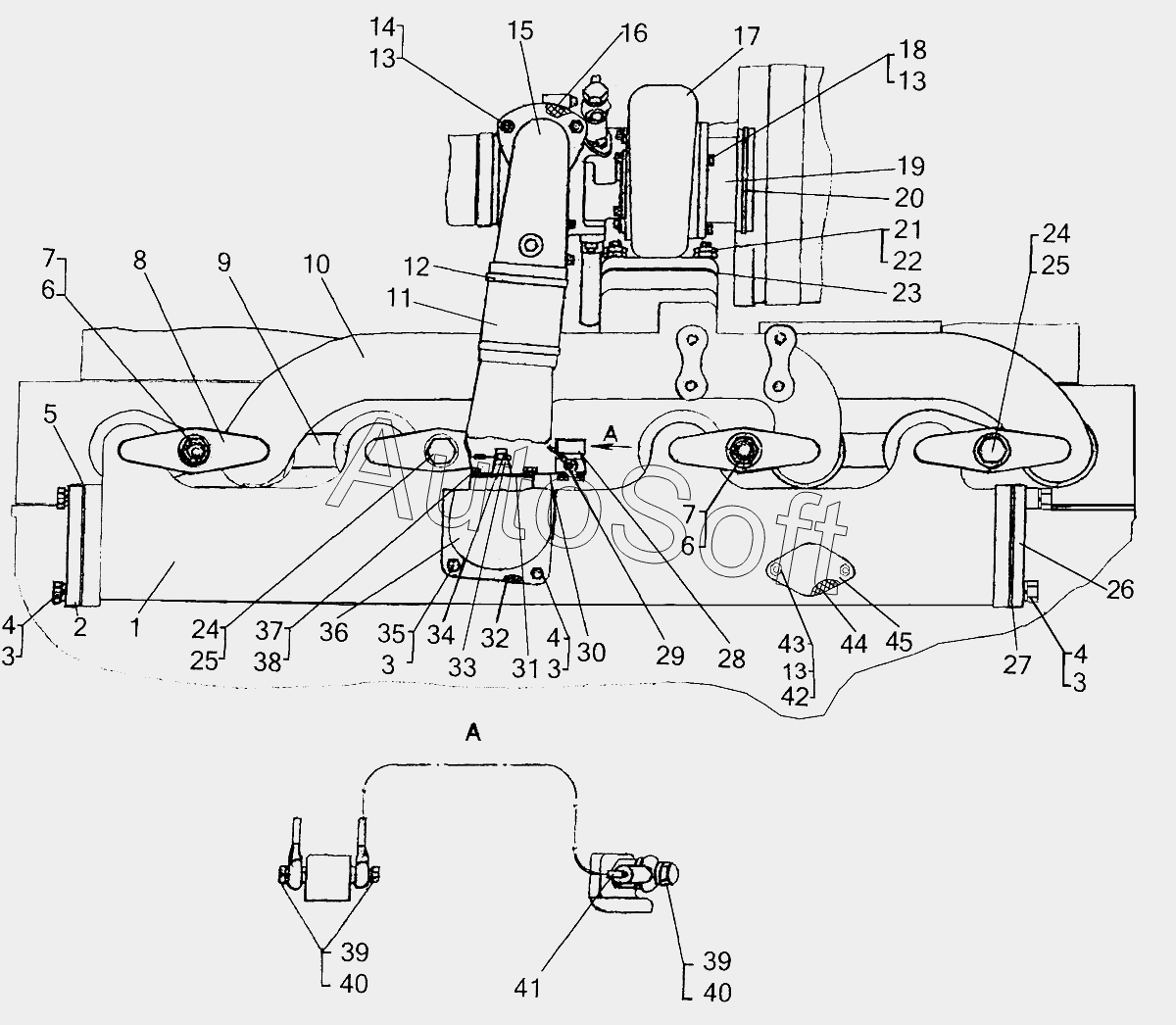

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-05-52СП | 5***П | Установка коллекторов | |
| 1 | 5***П | Коллектор впускной | |
| 2 | 5***5 | Крышка | |
| 3 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 4 | Б***9 | Болт | |
| 5 | 7***3 | Прокладка | |
| 6 | 3***3 | Гайка | |
| 7 | 7***0 | Шпилька | |
| 8 | 0***1 | Планка | |
| 9 | 7***П | Прокладка | |
| 10 | 5***3 | Коллектор выпускной | |
| 11 | 7***3 | Рукав | |
| 12 | 7***П | Хомут | |
| 13 | Ш***9 | Шайба 8Т.65Г.09 | |
| 14 | Г***9 | Гайка М8х1.6.019 | |
| 15 | 5***П | Патрубок | |
| 16 | 7***7 | Прокладка | |
| 17 | 5***П | Турбокомпрессор ТКР8,5С | |
| 18 | Б***9 | Болт М8-6gх20.58.019 | |
| 19 | 5***4 | Вставка | |
| 20 | 5***0 | Кольцо уплотнительное | |
| 20 | 9***4 | Кольцо | |
| 21 | 7***1 | Гайка | |
| 22 | 7***1 | Шпилька | |
| 23 | 7***П | Прокладка | |
| 24 | 7***6 | Болт | |
| 25 | 3***8 | Шайба | |
| 26 | 1***1 | Крышка | |
| 27 | 7***0 | Прокладка | |
| 28 | 1***1 | Клапан топливный электромагнитный | |
| 29 | 5***П | Трубка | |
| 30 | 5***1 | Кронштейн | |
| 31 | 5***9 | Прокладка | |
| 32 | 7***3 | Прокладка | |
| 33 | 2***2 | Кольцо 20х26 МН 4152-62 | |
| 34 | 1***0 | Свеча факельная штифтовая | |
| 35 | Б***9 | Болт | |
| 36 | 5***9 | Патрубок | |
| 37 | Б***9 | Болт М6х16.58.019 | |
| 38 | Ш***9 | Шайба 6Т.65Г.019 | |
| 39 | 4***8 | Кольцо | |
| 40 | 7***2 | Штуцер | |
| 41 | 5***П | Трубка | |
| 42 | Г***9 | Гайка | |
| 43 | Ш***6 | Шпилька 2М8-3p/6gх25.66.016 | |
| 44 | 4***8 | Прокладка | |
| 45 | 1***3 | Крышка |
